申请日2007.08.22
公开(公告)日2008.08.20
IPC分类号C02F3/10
摘要
本实用新型涉及一种循环式水处理流化填料。其是在至少两个外环的内部设置有若干片叶片构成一个空心体载体;叶片被完全包容在内不易受损，而经常接触的部位强度较高，在运输和使用过程中不易破碎，降低投资和运行成本;叶片的厚度从外至内逐渐变薄，使填料的运动状态得到改善，附着能力强，提高水处理传质效率，阻止后生生物附着，应用范围广泛。
权利要求书

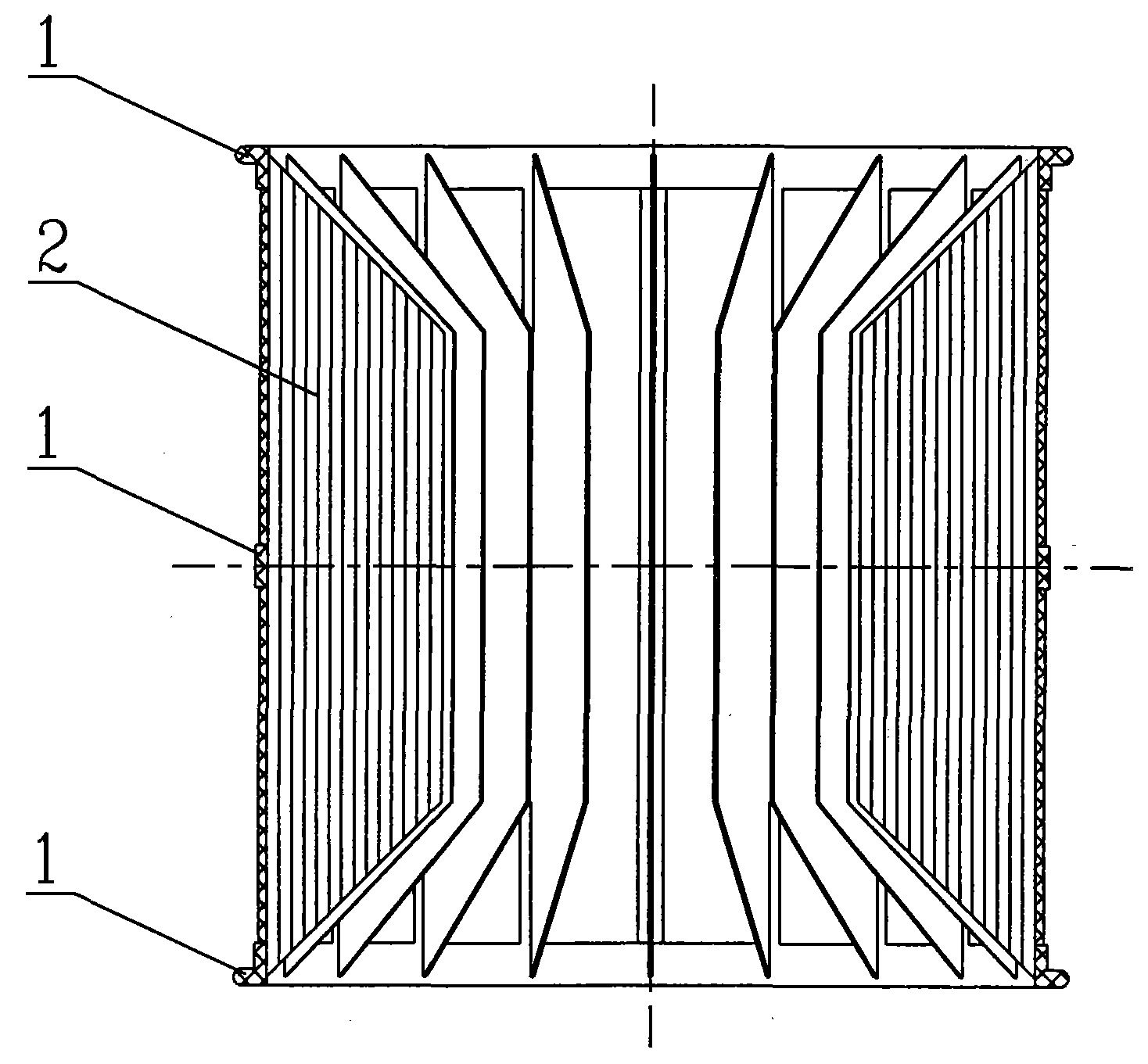

1. 一种循环式水处理流化填料，其特征在于它是在至少两个外环(1) 的内部设置有若干片叶片(2)构成一个空心体载体。
2. 根据权利要求1所述的一种循环式水处理流化填料，其特征在于所述 的叶片(2)沿外环(1)的圆周均匀分布并向圆心辐射，叶片(2)与外环(1) 的联接端设置有T型加强脊(201)，另一端为悬臂式指向空心体载体圆心。
3. 根据权利要求1或2所述的一种循环式水处理流化填料，其特征在于 所述的叶片(2)的厚度是自与外环(1)联接的根部沿径向向中心逐渐变薄， 叶片(2)的表面设置有棱状条纹、点状凸起(202)。
4. 根据权利要求1所述的一种循环式水处理流化填料，其特征在于所述 的叶片(2)上下两端面呈斜向倒角状，倒角为直线、弧线、曲线、阶梯或上 述线形的组合。
5. 根据权利要求1或4所述的一种循环式水处理流化填料，其特征在于 所述的叶片(2)的外边长轴向长度等于或小于空心体载体的高度，叶片(2) 的内边长轴向长度小于空心体载体的高度。
说明书
一种循环式水处理流化填料
技术领域
本实用新型属于水或废水处理技术领域，涉及一种循环式水处理流化填 料。
背景技术
现有的多种生物载体填料，应用于水或废水生物膜法处理工艺中。普通 的生物载体填料一般为片形、方形、圆球形、圆柱形等载体，将该载体投放 于生物反应池内后，生物可依附在载体上形成生物膜，以水中的污染物为营 养，达到净化水的目的。但由于这些生物载体填料的结构设计不够理想，存 在着附着能力差，强度低，填料容易破碎，导致生产效率低，运输费用高等 问题，在一定程度上限制了生物载体填料的广泛，高效应用。
发明内容
本实用新型的目的在于提供一种结构强度合理，附着能力强，不易破碎， 有效提高水处理传质效率的循环式水处理流化填料。
本实用新型采用的技术方案：一种循环式水处理流化填料，其是在至少 两个外环的内部设置有若干片叶片构成一个空心体载体。
所述的叶片沿外环的圆周均匀分布并向圆心辐射，叶片与外环的联接端 设置有T型加强脊，另一端为悬臂式指向空心体载体圆心。
所述的叶片的厚度是自与外环(1)联接的根部沿径向向中心逐渐变薄， 叶片的表面设置有棱状条纹、点状凸起。
所述的叶片上下两端面呈斜向倒角状，倒角为直线、弧线、曲线、阶梯 或上述线形的组合。
所述的叶片的外边长轴向长度等于或小于空心体载体的高度，叶片的内 边长轴向长度小于空心体载体的高度。
本实用新型所具有的积极有益效果：
1.外环可起到加强筋的作用，使经常接触的部位强度较高，叶片被完全 包容在外环内，使薄弱部位不易受损，充分保证了填料的使用寿命;
2.由于叶片处于被包容的位置，因而叶片的厚度可以适当降低，有效节 约原材料，降低成本;
3.叶片的厚度从外至内逐渐变薄，使填料的运动状态得到改善，附着能 力强，可提高水处理传质效率，并阻止后生生物附着;
4.填料强度较高，在运输和使用过程中不易破碎，保证了工艺及设备的 稳定运行，提高生产效率;
5.填料需要调整或清理时，便于实现水力清洗、循环及连续使用;
6.结构简单、新颖，使用安全可靠，简化管理维护，降低投资和运行成 本，应用范围广泛。
