申请日2007.08.27
公开(公告)日2008.08.13
IPC分类号C02F9/14; C02F1/38; C02F1/467; C02F3/02; C02F1/78; C02F3/28
摘要

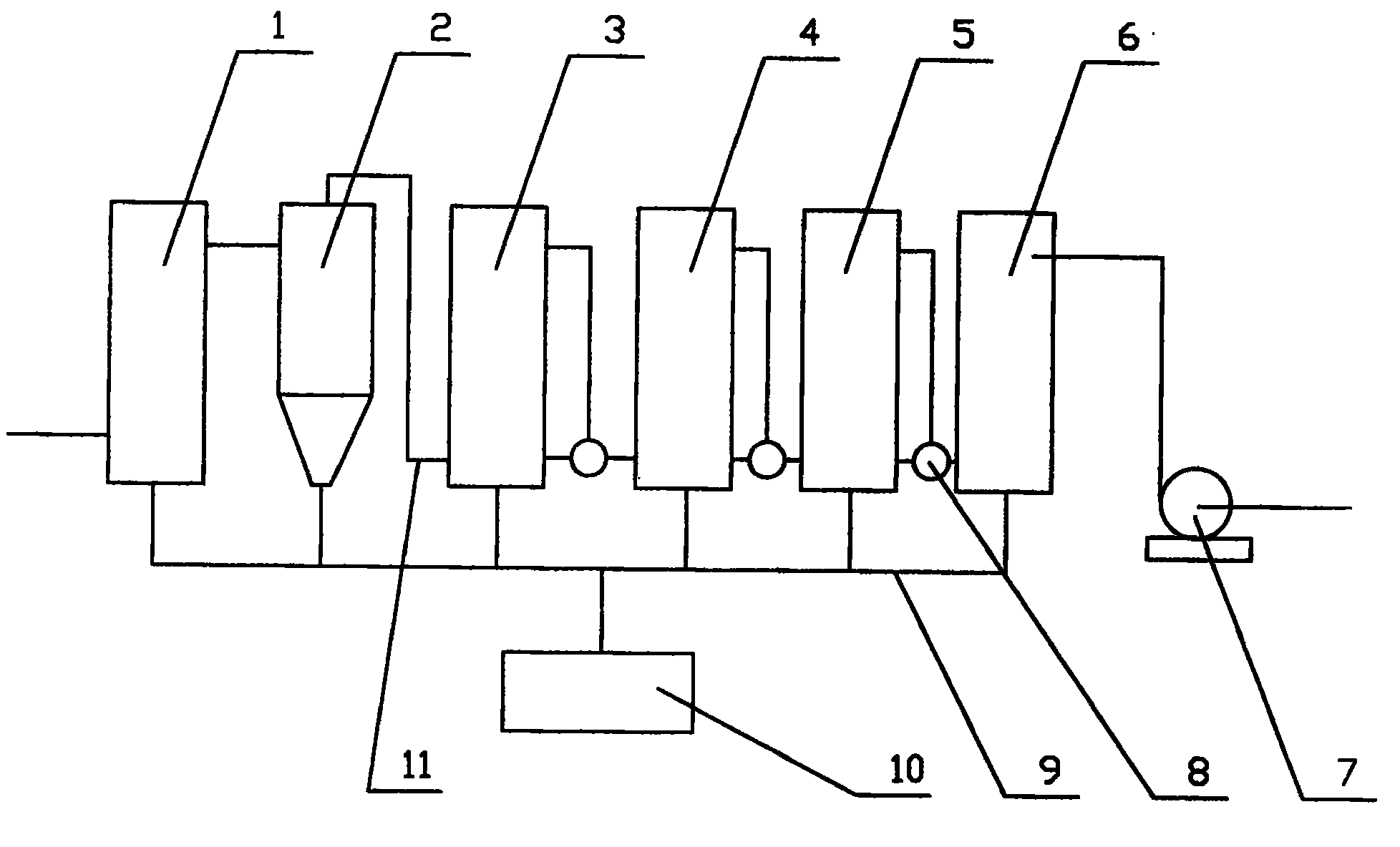

本发明涉及一种模块化紧凑型污水净化系统，其特征在于主要包括旋流分离器组合、厌氧生化处理流化床和好氧生化处理流化床，所述旋流分离器组合、厌氧生化处理流化床和好氧生化处理流化床依次连接，所述旋流分离器组合由若干相互并联的旋流分离器构成，所述厌氧生化处理流化床单元设有若干厌氧生化处理模块，所述好氧生化处理流化床设有若干好氧生化处理模块。这种系统结构紧凑，安装灵活，占地面积小，处理效果好，主要适应于居住生活小区、办公场地、旅游场地等离散型的小规模污水排放源。
权利要求书
1.一种模块化紧凑型污水净化系统，其特征在于主要包括旋流分离器组 合、厌氧生化处理流化床和好氧生化处理流化床，所述旋流分离器组合、厌氧 生化处理流化床和好氧生化处理流化床依次连接，所述旋流分离器组合由若干 相互并联的旋流分离器构成，所述厌氧生化处理流化床单元设有若干厌氧生化 处理模块，所述好氧生化处理流化床设有若干好氧生化处理模块。
2.如权利要求1所述的模块化紧凑型污水净化系统，其特征在于所述旋 流分离器采用标准化设计，以实现最佳的分离效果。
3.如权利要求1所述的模块化紧凑型污水净化系统，其特征在于所述厌 氧流化床和好氧流化床均采用模块化设计，分别由若干厌氧生化处理模块和好 氧生化处理模块组合而成，各模块上包括一个框架或箱体和由该框架或箱体固 定的相应的填料或滤膜，根据污水的处理量和浓度确定污水的水力停留时间， 计算出在一定水量下所需的模块数量，将模块安装在流化床上即可。
4.如权利要求1、2或3所述的模块化紧凑型污水净化系统，其特征在 于所述各流化床的出水管道设有三通分流阀门，该分流阀门设有两个出口并可 以调节各出口的出水比例，其中一个出口连接后续的管道，另一个出口连接本 流化床自身的进水口。
5.如权利要求4所述的模块化紧凑型污水净化系统，其特征在于所述好 氧生化处理流化床的后面连接沉淀池，并设置污泥回流管道连接沉淀池的污泥 回流出口和好氧流化床的进口，以便实现污泥回流。
6.如权利要求5所述的模块化紧凑型污水净化系统，其特征在于所述沉 淀池后面设有杀菌装置，所述杀菌装置设有若干杀菌模块，各杀菌采用臭氧杀 菌模块、电解金属离子杀菌模块或化学杀菌模块。
7.如权利要求6所述的模块化紧凑型污水净化系统，其特征在于所述各 旋流分离器前面配有一个粗滤模块。
8.如权利要求7所述的模块化紧凑型污水净化系统，其特征在于所述各 漩流分离器、厌氧生化处理流化床、好氧生化处理流化床，沉淀池、杀菌装置 均设有污泥排放口，所述各污泥排放口通过污泥管接入污泥池。
9.如权利要求8所述的模块化紧凑型污水净化系统，其特征在于所述各 部分之间通过污水管道连接，并且均设有相应的泵。
10.如权利要求9所述的模块化紧凑型污水净化系统，其特征在于所述沉 淀池或杀菌装置后面设有中水蓄水池。
说明书
模块化紧凑型污水净化系统
技术领域
本发明涉及一种模块化紧凑型污水净化系统，属于环保技术领域。
背景技术
本系统主要是针对离散型的小规模污水排放源的污水处理而设计的，适于 居住生活小区、办公场地、旅游场地等。目前针对生活污水多是采用管道输送 到集中处理的市政污水处理厂进行处理，由于这类排放源远离污水集中地，如 果将其输送到集中化的污水处理厂，需要铺设大量的管道，投资和占地都很大， 在经济上行不通。而现有技术用于小型化处理的设备，由于工艺过程复杂，也 需要建立庞大的处理系统，不仅在投资上要很大，而且还不易保持稳定的工艺 条件，如果简单地进行工艺简化，尽管投资少，但难以达到应有的处理效果。
发明内容
为克服现有技术的上述缺陷，本发明提供了一种模块化紧凑型污水净化系 统，这种系统结构紧凑，安装灵活，占地面积小，处理效果好。
本发明实现上述目的的技术方案是：一种模块化紧凑型污水净化系统，主 要包括旋流分离器组合、厌氧生化处理流化床和好氧生化处理流化床，所述旋 流分离器组合、厌氧生化处理流化床和好氧生化处理流化床依次连接，所述旋 流分离器组合由若干相互并联的旋流分离器构成，所述厌氧生化处理流化床单 元设有若干厌氧生化处理模块，所述好氧生化处理流化床设有若干好氧生化处 理模块。
由于本发明设计的总体处理流程合理，能够有效地处理各种性质和各种污 染程度的生活污水，处理效果好;由于实现了处理系统的模块化，其可以根据 需要增加或减少处理模块的数量，灵活地进行各模块之间的并串联关系，形成 不同的水流方式，由此保证了各处理过程的合理的处理时间;这种模块化设计 有利于在设备的制造和加工，以降低制造成本，方便施工和维修，进而降低投 资和维护费用;经过本系统处理的生活污水，可以直接景观水、浇灌水等，不 需要在进行处理，实现了水的循环使用，用于不再需要其它的稀释水源以及与 之配套水库;不须兴建投资高昂且占地较大的集中水处理厂，免除了相应的引 疏水管道系统;能持续地将污水净化成洁净水而再次利用，大大提高了水资源 的利用率。这种单元化的治理方案具有适用范围广泛和安装机动灵活的特点， 能够适应不断变化的污水排放情况和不断产生的污水源，尤其是没有条件建立 大型污水处理厂的乡镇和边远地区。
