申请日2007.11.20
公开(公告)日2010.06.16
IPC分类号C02F1/24; C02F9/02
摘要
本发明公开了一种水处理分离器装置，将旋流气浮分离器、内环流气浮分离器和过滤精细分离器三部分依次连通组合，旋流气浮分离器的进口为污水，过滤精细分离器的出口是净水，所述旋流气浮分离器表面开有排渣口、下部设置成锥体结构且在锥体底部向外开有排污口，在锥体上连线处的侧边开一个起旋入口，起旋入口连通引射器，引射器的另一端连通位于进口处的污水泵，在内环流气浮分离器内腔底部悬装一个均流板，在均流板上表面上安装一个高度不超过内环流气浮分离器高度的1/3的阻流筒，本发明可使SS漂流物小于50mg/l;出水浊度小于0.17NTU细菌脱除率大于99.6%;可提高分离效率30%，移动方便、投资费用和运行费用低。
权利要求书

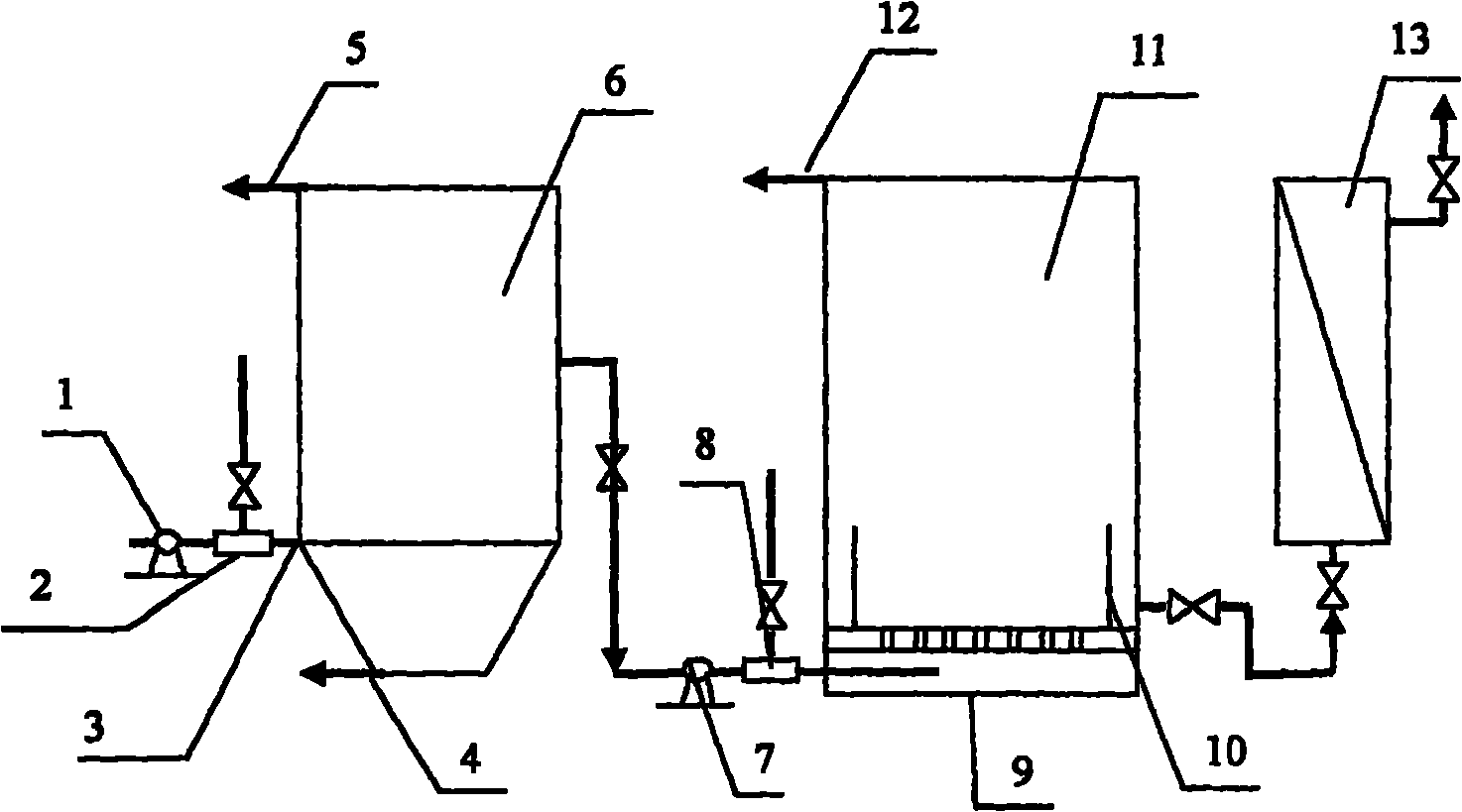

1.一种水处理分离器装置，将旋流气浮分离器(6)、内环流气浮分离器(11)和过滤精细分离器(13)三部分依次连通组合，旋流气浮分离器(6)的进口为污水，过滤精细分离器(13)的出口是净水;所述旋流气浮分离器(6)上表面开有排渣口(5)、下部设置成锥体结构且在锥体底部向外开有排污口(4)，在锥体上连线处的侧边开一个起旋入口(3)，起旋入口(3)连通第一引射器(2)，第一引射器(2)的另一端连通位于进口处的污水泵(1)，其特征是：从第一引射器(2)伸出三个入口管(14、15、16)连通到起旋入口(3)处且在起旋入口(3)处互成120°安装;所述内环流气浮分离器(11)以第二引射器(8)、泵(7)和旋流气浮分离器(6)连通，在内环流气浮分离器(11)内腔底部悬装一个均流板(9)，从旋流气浮分离器(6)进入的水气打入在均流板(9)的下部，在均流板(9)上表面安装一个高度不超过内环流气浮分离器(11)高度的1/3的阻流筒(10)。
说明书
一种水处理分离器装置
技术领域
本发明涉及一种水处理装置。
背景技术
在石油行业和工业企业生产过程中均有大量的污水资源需要回用，采取的处理方法多种多样。专利申请号为200420096175.9、公开号为CN 2726697的专利申请公开了名称为“一种发泡原油双旋-重力卧式油、气、水、砂多相分离器”，提出一种油气水分离装置，分离器的卧式筒体顶部设置预分离器，卧式筒体由隔板和聚结填料分隔为水洗室、沉降室、油室和水室四腔室，在水室内设有油水界面调节装置。可用于处理发泡原油的油、气、水、砂分离过程，适于陆上及海上油田的发泡原油的净化处理和较重质原油的多相分离。该多相分离器的缺陷是：由于污水中的成分十分复杂，即使经过处理，水中还含有大量的SS(漂流物)，细菌，乳化油，COD(化学需氧量)，BOD(生化需氧量)，重金属等。当采用精密过滤器过滤时一般能去除水中的>0.5μm以上的固体颗粒，流量比较大，但是其它的SS(悬浮物)，细菌，乳化油，COD，BOD，金属等无法去除，过滤面积小，而且容易堵塞，因此达不到中水回用的目的。
目前水处理装置有采用超过滤器或者反渗透装置，能达到去除水中的SS、细菌、乳化油、COD、BOD、金属等，但由于超过滤器或者反渗透装置不能单独使用，必须在机器前面加上精密过滤器、砂滤器、活性炭过滤器、离子交换器、反洗系统和控制系统等，一次性投资比较大，运行费用和保养费用较高。
发明内容
本发明为克服现有技术的不足，提供一种高效节能的污水处理分离器装置。
本发明采用的技术方案是：将旋流气浮分离器、内环流气浮分离器和过滤精细分离器三部分依次连通组合，旋流气浮分离器的进口为污水，过滤精细分离器的出口是净水;所述旋流气浮分离器上表面开有排渣口、下部设置成锥体结构且在锥体底部向外开有排污口，在锥体上连线处的侧边开一个起旋入口，起旋入口连通引射器，引射器的另一端连通位于进口处的污水泵，从引射器伸出三个入口管连通到起旋入口处且在起旋入口处互成120°安装;所述内环流气浮分离器以引射器、泵和旋流气浮分离器连通，在内环流气浮分离器内腔底部悬装一个均流板，从旋流气浮分离器进入的水气打入在均流板的下部，在均流板上表面安装一个高度不超过内环流气浮分离器高度的1/3的阻流筒。
本发明的有益效果是：
1.采用引射技术和旋流气浮分离多种分离技术的合理应用，使液体分离或过滤器设备由原来的多台套改成组合式，不需要消耗过滤材料能达到油水、液固分离。
2.内环流气浮分离，可使SS漂流物小于50mg/l;出水浊度小于0.17NTU(浊度单位);细菌脱除率大于99.6%;可提高分离效率30%。
3.在卷式滤芯上涂多种带正电材料和亲水处理，可进行大流量、精密过滤水处理。
4.没有预处理设备。
5.适应性十分广，可以适宜在不同的领域对不同的液体进行分离和过滤，特别是在油田回注水的处理;炼油厂和油脂化工厂等行业的含油废水;表面工程的脱脂、除锈、除油或酸洗;机械行业和涂装行业的乳化液的分离;清洗汽车或者其他工业设备的地面杂排水;运输船发动机和船舱清洗后的油水分离;城市生活用水经过处理没有达到标准的中水;环保行业处理以后没有达到标准的中水回用等。
6.占据的地方小、移动方便、投资费用和运行费用低。
