摘要
一种家庭废水无耗能增压多次利用装置。在地面设有收集家庭各类废水的低位集水箱，在相对高处设有储存高压废水的高位集水箱，两箱之间连接有上水管，上水管里有带叶片的转轴，转轴与手摇轮直接相连，也可通过传动再与手摇轮相连。转动手摇轮可将低位废水升至高位储存待用，既强化了冲厕效果，又极大提高了储存废水的容量，有效利用了空间，占地又极小。本发明附带有拖布清洗、挤干功能，提供对水质要求不高的拖布头道清洗水源，用后又回收用于冲厕，因此具有废水多次利用效果。本发明具有节水效果显著、不耗能源、一物多用的优点。
权利要求书
1.一种家庭废水无耗能增压多次利用装置，具有低位集水箱(1)， 高位集水箱(2)，废水进水口(28)，出水阀(29)，低位集水箱(1) 与高位集水箱(2)之间连接有上水管(3)，上水管(3)里有带叶片 (4)的转轴(5)，其特征是：转轴(5)与手摇轮(6)相连。
2.根据权利要求1所述的家庭废水无耗能增压多次利用装置，其 特征是：转轴(5)上连接有传动轮(7)，传动轮(7)通过传动带(23) 与传动轮(7′)相连，传动轮(7′)通过传动带(23′)与手摇轮 (6)相连。
3.根据权利要求1所述的家庭废水无耗能增压多次利用装置，其 特征是：废水进水口(28)设置有拖布挤水槽(27)。
说明书
家庭废水无耗能增压多次利用装置
所属技术领域
本发明属家庭废水利用装置，尤其是一种不耗能源将水压提高， 增强冲厕效果、最大限度将家用废水积存于高空、占地极小、多次利 用、完全手动的装置。
背景技术
现实生活中，家庭用水主要体现在洗澡、洗衣、洗菜、洗碗和家 庭卫生以及大量的冲厕用水等。冲厕的用水量约占总用水量的35%左 右。随着节水教育的普及，有的家庭也将部分废水用桶、盆存放用于 冲厕。但占用太多桶盆不太现实，同时也占用了有限的房屋使用面积。 再由于桶盆盛装的废水缺乏较高势能，冲厕的效果不理想。于是出现 了在高位增加一个高位集水箱，用水泵打水借以增大水压的技术，如 申请号为03120378.7的节水器等。该类技术虽然可行，但在节能的 大背景下，这种为节水而耗电的做法无异于拆东墙补西墙，同时还增 加成本。还有一类技术，比如申请号为98107284.4的申请，是将上 一层楼的废水经过土建时便设计好的管道经过滤后流经下层二次利 用。该方式极易造成用户的心理抵触，房屋开发商也因用户的抵触和 成本提高等因素也缺乏积极性。再就是最高层用户没有更高的废水流 入，众多因素使该技术不易实施。
发明内容
本发明的目的在于克服了上述缺点，在不用电机不耗电能的前提 下利用装置手动将废水提升到高位，提高了水压自然就改善了冲厕效 率;再由于本发明将废水打到高位储存，有效利用了空间，最大限度 储存利用废水，占地却很小;本发明的废水进水口同时也是拖布清洗 池，对于头道拖地清洗对水质要求不高的情况，本装置可提供头道用 水后，利用装置再回收，因此达到了废水多次利用的目的。

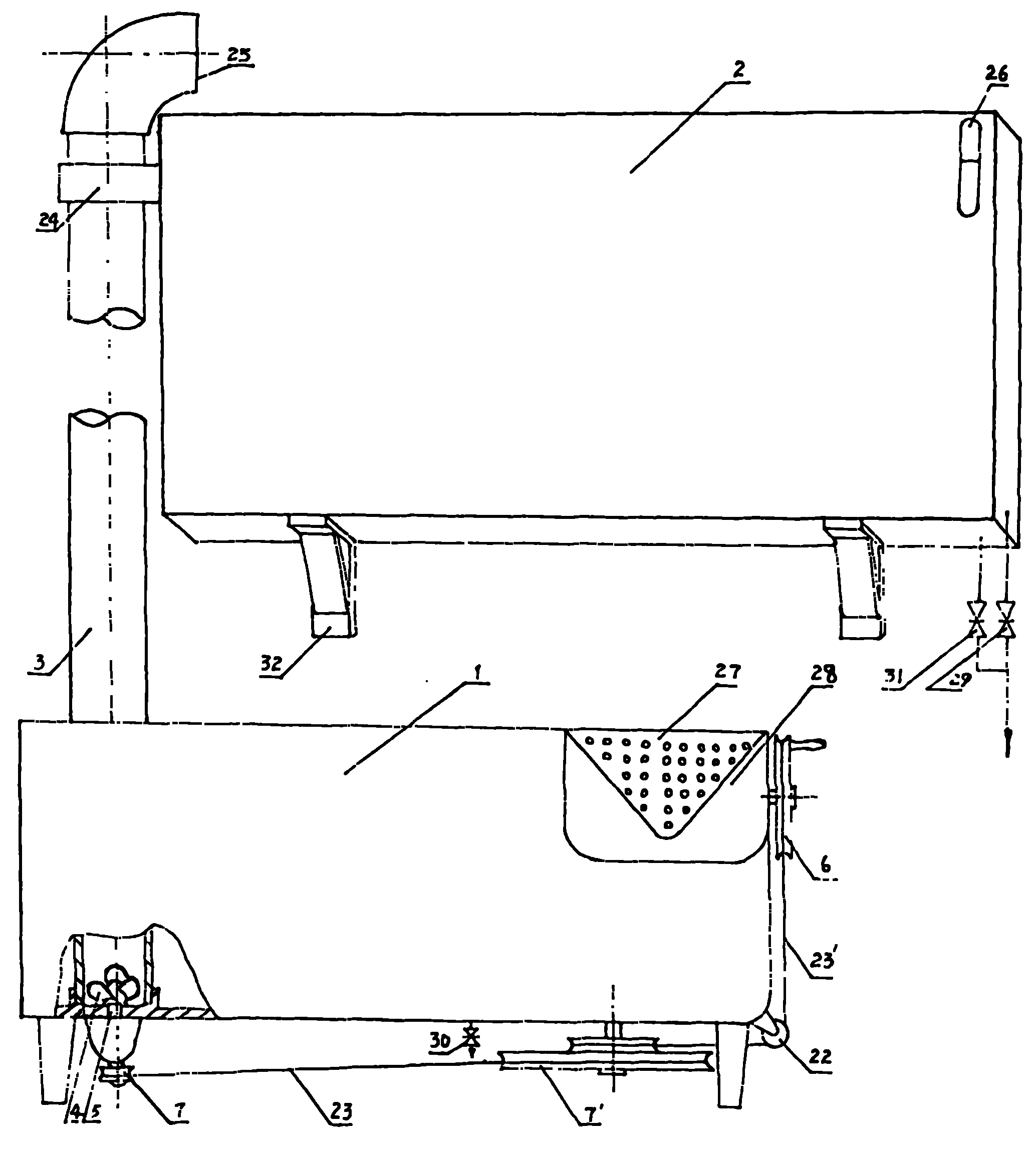

本发明是这样实现的：在地面设有低位集水箱，可收集家庭各类 废水，收集方式既可从废水进水口倒进，也可通过管道与厨房、澡盆 等相连自然流进。废水进水口的里侧悬挂有布满通孔的拖布挤水槽， 有需过滤的废水可通过此槽倒入。在相对高处设有高位集水箱，高低 位集水箱之间连接有上水管，上水管里有带叶片的转轴，转轴可直接 与手摇轮相连;也可通过齿轮传动、带传动、链传动等方式再与手摇 轮相连。用手转动手摇轮，地面低位集水箱里的废水便可沿上水管进 入设在天花板等高位的高位集水箱，形成较高势能并储存待用。叶片 设置既可为单吸或双吸离心式，也可为混流式或轴流式，还可为螺旋 式。离心式扬程高，流量小;混流式扬程中等，流量较离心式稍大; 轴流式扬程低，流量大;螺旋式转速低，流量适中。从家用特点分析， 由于上水高度较小，以采用轴流式或螺旋式为最好。当上水装置采用 轴流等方式需要较高转速时，可通过增加传动轮或改变其传动轮直径 调整。当采用螺旋方式时，传动轮既可在高位集水箱侧，也可在低位 集水箱侧。从省材和方便实施考虑，以设在低位集水箱方式为最好。
高低位集水箱既可垂直安放，直接上水;也可将两箱错位安放， 将升高的水通过管道再流入他处的高位集水箱，更可通过管道使多个 高位集水箱相串联，极大提高废水的收集量;高位集水箱也可延伸为 落地式或接近地面安放，还可高低位两箱连为一体，只是高低压水依 然分开。在实施中可多方式多规格，以适应安装环境和用户要求。
高位集水箱适当位置设置了水位计以检测水位高低。高位集水箱 稍高箱底位置有出水管，高出的位置是留下沉淀物空间，使清洗拖布 时的水质尚可。出水管通过水阀与抽水马桶水箱相连，或通过三通阀 与抽水马桶进水口相连，也可与蹲坑相连或备用随机待用。该水阀可 视使用场合采用手动阀、延时阀或脚踩阀。
为增加本发明的延伸功能，还可将低位集水箱的废水进水口设置 成拖布清洗槽，由于拖布清洗对水的要求不太高，特别是对较脏的头 道清洗，完全可用高位集水箱的积存水，清洗过的废水又回流到低位 集水箱，实现了废水多次利用。拖布需要细致清洗时，可开启设置于 拖布清洗槽上方的干净自来水阀。设置于废水进水口里侧的拖布挤水 槽，既可将拖布的剩水挤干，也可作为滤网使用，该槽设计为悬挂式， 以方便取下倾倒过滤物。高低位集水箱的最低部设置有排污阀，以方 便排放较脏的沉淀物。
本发明的有益效果是，由于能大量收集废水，有效利用空间，手 动增压，不耗能源，针对冲厕用水具有100%节水率，对于清洗拖布 也有显著节水效果，因此节水节能及房屋空间利用效果非常明显。
