申请日2007.11.20
公开(公告)日2008.11.19
IPC分类号C02F1/00; C02F1/28; C02F1/42; C02F3/00
摘要
本实用新型涉及一种饮用水处理器，至少包括一个净水蓄水容器和水质过滤器，还特别地包括固定或联接于净水蓄水容器的器壁外侧的辅助漂浮部件，用于提供净水蓄水容器不沉没于水中所需之浮力;设置于净水蓄水容器的底部的水质过滤器，其进水口连接一底部带有进水孔洞的、内部填充纤维滤料的软质口袋。本实用新型特别适用于农村饮用水的处理条件，增强了设备的维护操作灵活性，以及水处理工艺组合的方便性。
权利要求书

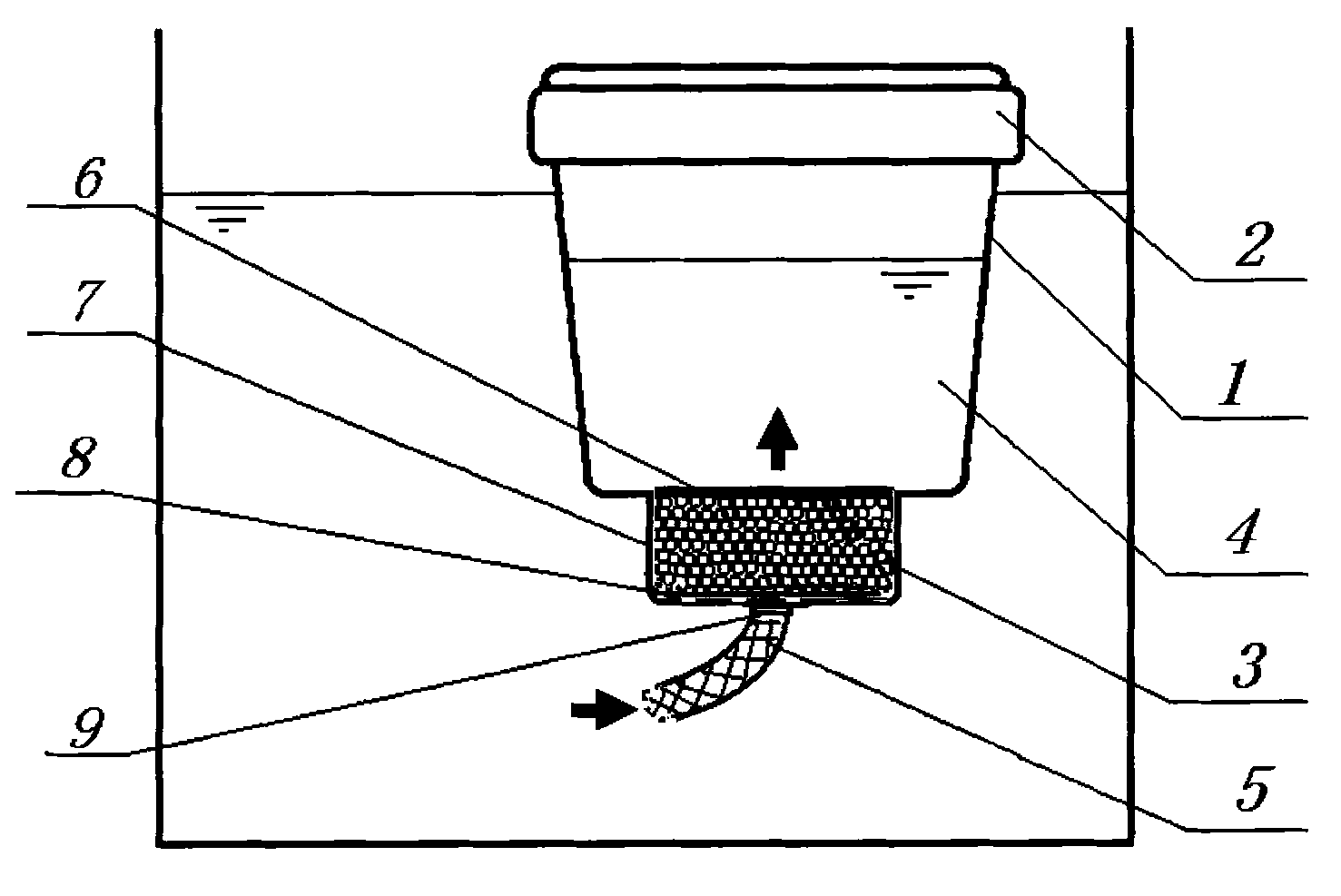

1、一种饮用水处理器，至少包括一个净水蓄水容器(1)，和一个用于通过处理原水向净 水蓄水容器(1)中注入处理过水的水质过滤器(7)，所述的饮用水处理器的特征在于：还包 括至少一个固定或联接于净水蓄水容器(1)的器壁的外侧或内侧的辅助漂浮部件(2)，用于 提供净水蓄水容器(1)不沉没于水中所需之浮力;所述的水质过滤器(7)设置于净水蓄水 容器(1)底部，其出水口与净水蓄水容器(1)底部连通，其进水口连接一可方便拆卸的、 底部带有进水孔洞的、内部可填充的软质口袋(5)。
2、根据权利要求1所述的水处理装置，其特征是：所述的辅助漂浮部件(2)采用泡沫 塑料制造。
3、根据权利要求1所述的饮用水处理器，其特征是：所述的辅助漂浮部件(2)为与净 水蓄水容器(1)器壁联接或部分融合的空心容器型辅助漂浮部件。
4、根据权利要求1或3所述的饮用水处理器，其特征是：所述的辅助漂浮部件(2)为 与净水蓄水容器(1)器壁一体化成型的空心容器型辅助漂浮部件。
5、根据权利要求1或2或3所述的饮用水处理器，其特征是：所述的水质过滤器(7) 中添充有滤料。
6、根据权利要求5所述的饮用水处理器，其特征是：所述的滤料包含颗粒活性炭、活性 氧化铝、麦饭石、沸石、石英砂、骨炭、锰砂、纤维滤料、离子交换树脂中一种或数种组合。
7、根据权利要求1或2或3所述的饮用水处理器，其特征是：所述的软质口袋(5)为 聚乙烯或聚丙烯材质的塑料软袋。
8、根据权利要求1或2或3所述的饮用水处理器，其特征是：所述的水质过滤器(7) 的进水口与软质口袋(5)的连接为螺纹式连接或插入式连接。
9、根据权利要求1所述的饮用水处理器，其特征是：所述的软质口袋(5)内部填充有 纤维滤料。
说明书
一种饮用水处理器
所属技术领域
本发明涉及一种用于供水处理的装置及其方法，尤其是小型分散式或家庭用水处理方面 的装置及其方法。
背景技术
目前全球每6人中就有1人不能获得安全饮用水，发展中国家80%的发病及死亡与水有 关。中国社科院2007年环境绿皮书指出，目前全国有8亿农民饮水安全受到威胁，有3.2 亿人用水不安全，占农村人口的34%。同时国外亦有很多地区具有相似的环境情况，如东南 亚地区、非洲、南美洲地区，受饮用水问题困扰的农村居民人数总量超过国内，所以不断寻 找操作简单、运行可靠、性能稳定、成本低廉的水处理技术和方法是国内外普遍关注的问题。
一发明专利，申请号：200710148698.1，名称：一种借助设备自重辅助驱动的水处理装 置，提供了一种借助设备自重为驱动力，来辅助实现水通过饮用水质处理单元实现处理功能 的水处理装置和方法，可应用于高氟水、高砷水、污染水等多种水质处理的情况。本实用新 型是在其原理基础上，进行结构改进，以增加其在维护操作上的灵活性，和工艺组合上的方 便性。
发明内容
本发明的目的在于提供一种借助设备自重为驱动力，来辅助实现水通过饮用水质处理单 元实现处理功能的饮用水处理器，它是在发明专利(申请号：200710148698.1)的基础上进 行改进，增强了设备的维护操作灵活性和水处理工艺组合的方便性。
为实现这一目的，本实用新型提供了一种饮用水处理器，至少包括一个净水蓄水容器， 和一个用于通过处理原水向净水蓄水容器中注入处理过水的水质过滤器，此饮用水处理器的 特征在于：还包括至少一个固定或联接于净水蓄水容器的器壁的外侧或内侧的辅助漂浮构 件，用于提供净水蓄水容器不沉没于水中所需之浮力;所述的水质过滤器设置于净水蓄水容 器底部，其出水口与净水蓄水容器底部连通，其进水口连接一可方便拆卸的、底部带有进水 孔洞的、内部可填充的软质口袋。
本实用新型的饮用水处理器，其特征是：所述的辅助漂浮构件采用长期完全浸泡在水中 时吸水后密度也小于待处理的液态水的密度的材料制造。在特定情况下，可采用泡沫塑料制 造。
所述的辅助漂浮构件也可以是与净水蓄水容器器壁联接或部分融合的空心容器型辅助 漂浮构件。为成批制造，所述的辅助漂浮构件可为与净水蓄水容器器壁一体化成型的空心容 器型辅助漂浮构件。
所述的设置于净水蓄水容器底部的水质过滤器中添充有利用机械截留或物理吸附或非 生物参与的化学反应或生物作用中的一种或多种作用来实现水相有害物去除或有益成份添 加的滤料。通常情况下，所述的滤料包含颗粒活性炭、活性氧化铝、麦饭石、沸石、石英砂、 骨炭、锰砂、纤维滤料、离子交换树脂中一种或数种组合。
本实用新型的饮用水处理器，其特征是：所述的软质口袋是聚乙烯或聚丙烯材质的塑料 软袋。在其底部有进水孔，内部填充有纤维滤料。
所述的水质过滤器的进水口与软质口袋的连接为螺纹式连接或插入式连接。
本实用新型具有如下优点及有益效果：
1、增强了设备的维护操作灵活性。如对于含泥沙较多的饮用水，本装置连接于水质过 滤器的进水口上的软质口袋，内部填充纤维滤料，将大量泥沙拦截于软袋中，而定期卸下简 易清洗软袋即可。
2、增加水处理工艺组合的方便性。如，大部分农村饮用水微生物超标，可在水质过滤 器的进水口与软质口袋连接部分设置聚碘树脂杀菌剂小包，从而实现缓释杀菌功能，定期更 换即可。另可通过软质口袋中填充纤维滤料的数量来调节整个装置的水流速率，进而起到调 节不同配置的工艺条件。
3、另有～功能，本饮用水处理器在水缸、水柜、水槽中使用时，当水缸等中的原水水 位过低时，软质口袋会受到水质过滤器底部挤压夹紧，这样处理过的水就几乎不会再返流入 原水体中，这是一个希望的工艺条件。
