申请日2007.11.20
公开(公告)日2008.10.08
IPC分类号C10J3/72
摘要
本实用新型特指一种用在煤气发生炉上的酚水处理装置。该装置包括有水封管及一级水封，还包括有酚水管、水泵、酚水回流管及酚水池，酚水管的一端伸入水封管内，酚水管的该端安装有雾化喷嘴，酚水管的另一端与水泵的输出端连接，水泵的输入端伸入酚水池中，酚水池和一级水封之间由酚水回流管连通。所述的水泵的输入端还装有过滤器。本实用新型采用上述结构后，将煤气生产中一直头痛难以处理的酚水得到了妥善处理，保护了环境，达到环保的目的，且处理费用极低。
权利要求书

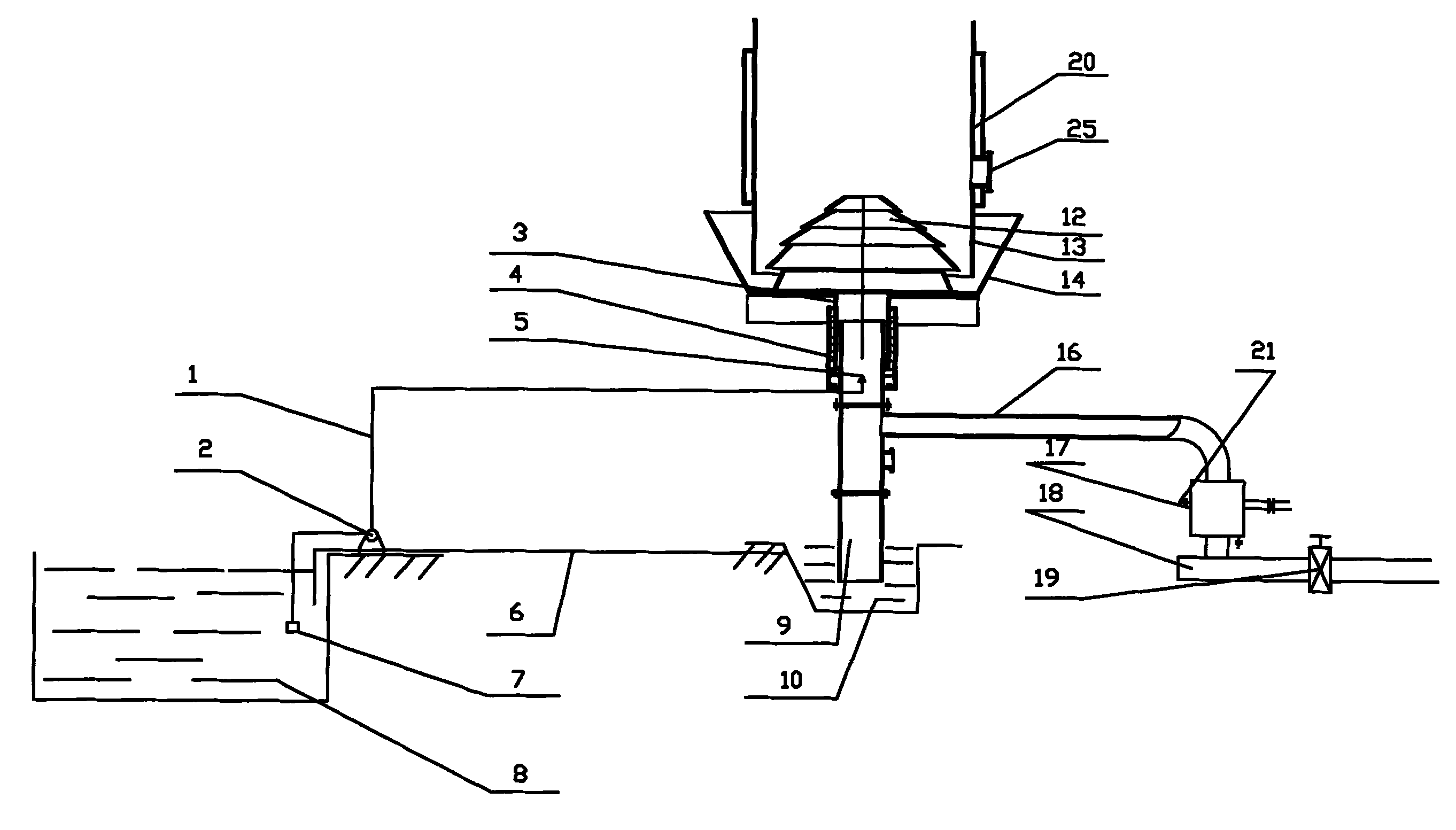

1、用在煤气发生炉上的酚水处理装置，该装置包括有水封管(9) 及一级水封(10)，其特征在于：还包括有酚水管(1)、水泵(2)、 酚水回流管(6)及酚水池(8)，酚水管(1)的一端伸入水封管(9) 内，酚水管(1)的该端安装有雾化喷嘴(5)，酚水管(1)的另一端 与水泵(2)的输出端连接，水泵(2)的输入端伸入酚水池(8)中， 酚水池(8)和一级水封(10)之间由酚水回流管(6)连通。
2、根据权利要求1所述的用在煤气发生炉上的酚水处理装置， 其特征在于：水泵(2)的输入端还装有过滤器(7)。
说明书
用在煤气发生炉上的酚水处理装置
技术领域：
本实用新型涉及煤气发生炉的配套设备技术领域，特指一种用在 煤气发生炉上的酚水处理装置。
技术背景：
现使用煤气的企业越来越多，但煤气生产过程中会产生许多酚 水，这些酚水是有毒的，不管在任何情况下都不允许向外排放，这就 需要对这些酚水作出妥善处理，以避免污染环境，许多厂采用了直接 焚烧的办法处理，但燃烧后的气对大气仍有一定污染，且处理费用高， 有的采用加入水煤浆中使用，但许多厂家无法使用完全，甚至有的厂 根本没有水煤浆炉，因此，酚水的处理工作一直以来，都是煤气生产厂 家非常头痛的一个问题。
发明内容：
本实用新型的目的在于克服现有技术的不足，提供一种可有效处 理酚水的用在煤气发生炉上作为煤气炉汽化剂使用的酚水处理装置。
为实现上述目的，本实用新型提供的技术方案为：该装置包括有 水封管及一级水封，还包括有酚水管、水泵、酚水回流管及酚水池， 酚水管的一端伸入水封管内，酚水管的该端安装有雾化喷嘴，酚水管 的另一端与水泵的输出端连接，水泵的输入端伸入酚水池中，酚水池 和一级水封之间由酚水回流管连通。
所述的水泵的输入端还装有过滤器。
本实用新型采用上述结构后，将煤气生产中一直头痛难以处理的 酚水得到了妥善处理，保护了环境，达到环保的目的，且处理费用极 低。
