申请日2007.11.20
公开(公告)日2008.05.07
IPC分类号A61L2/10; C02F1/32
摘要
本发明公开了一种紫外线杀菌器及具有该紫外线杀菌器的水处理器，一紫外线灯管及一套杯，紫外线灯管固定在套杯内，一螺旋状导流器固定在紫外线灯管与套杯之间形成螺旋状水通道。采用以上结构后，本发明由于在紫外线灯管与套杯之间固定一螺旋状导流器，进入紫外线杀菌器的水必须要通过螺旋状水通道才能从紫外线杀菌器流出，从而使水被紫外线灯管的紫外线照射的时间有效加长。与现有技术相比，具有对水杀菌时间长、均匀和杀菌效果好的优点。
权利要求书
1.一种紫外线杀菌器，包括一紫外线灯管及一套杯，紫外线灯管固定在 套杯内，其特征在于一螺旋状导流器固定在紫外线灯管与套杯之间形成螺旋 状水通道。
2.根据权利要求1所述的一种紫外线杀菌器，其特征在于所述套杯的 底部设有一凹槽，紫外线灯管一末端固定在该凹槽内。
3.根据权利要求2所述的一种紫外线杀菌器，其特征在于所述套杯的 凹槽旁设有若干个出水孔。
4.根据权利要求2或3所述的一种紫外线杀菌器，其特征在于所述紫 外线灯管固定在套杯的中央位置处。
5.一种具有上述权利要求所述紫外线杀菌器的水处理器，由上壳体、 下壳体、滤芯及紫外线杀菌器组成，滤芯与上壳体固定连接，紫外线杀菌 器与下壳体固定连接，紫外线杀菌器包括一紫外线灯管及一套杯，紫外线灯 管固定在套杯内，其特征在于一螺旋状导流器固定在紫外线灯管与套杯之间 形成螺旋状水通道。
6.根据权利要求5所述的一种水处理器，其特征在于所述滤芯固定在 上壳体的凹室内，紫外线杀菌器一末端固定在下壳体的底部。
7.根据权利要求5所述的一种水处理器，其特征在于所述套杯的底部 设有一凹槽，紫外线灯管一末端固定在该凹槽内。
8.根据权利要求7所述的一种水处理器，其特征在于所述套杯的凹槽 旁设有若干个出水孔。
9.根据权利要求7或8所述的一种水处理器，其特征在于所述紫外线 灯管固定在套杯的中央位置处。
说明书
一种紫外线杀菌器及具有该紫外线杀菌器的水处理器
技术领域
本发明涉及一种水处理器，特别涉及一种紫外线杀菌器。另外本发明 还涉及一种具有该紫外线杀菌器的水处理器。
背景技术
中国发明200320125291.4公开了一种紫外线杀菌饮水机，包括水罐 11、冷胆12，还包括一端接水罐11、一端接冷胆12进水口的不锈钢管套 13，设置在所述不锈钢管套13内的石英玻璃管14以及设置在所述石英玻 璃管14内的紫外线灯管15;所述不锈钢管套13与所述石英玻璃管14形 成供水流通过的密闭通道，使流过密闭通道的水受到紫外线照射，能够杀 死水中的细菌和病毒。由于上述密闭通道对流过的水没有任何阻碍物，使 水被紫外线照射的时间较短或参差不齐，杀菌效果差。
发明内容
为了克服现有技术的上述缺陷，本发明提供了一种具有良好杀菌效果 的紫外线杀菌器及带有该紫外线杀菌器的水处理器。

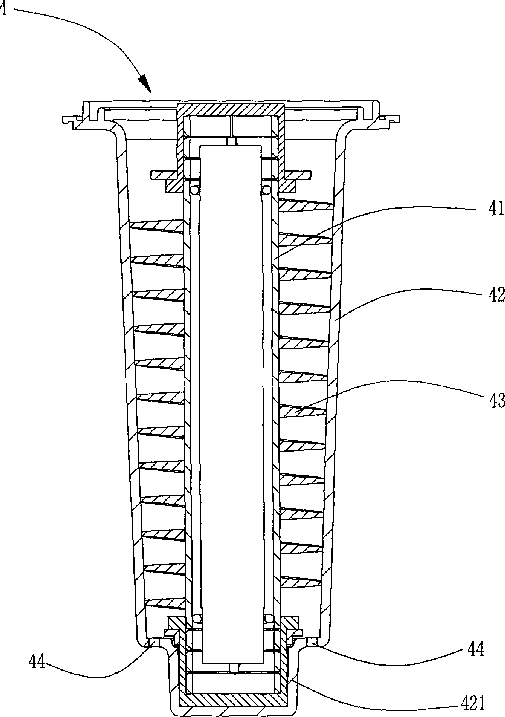

本发明所采用的技术方案是：一种紫外线杀菌器，包括一紫外线灯管 及一套杯，紫外线灯管固定在套杯内，一螺旋状导流器固定在紫外线灯管与 套杯之间形成螺旋状水通道。
所述套杯的底部设有一凹槽，紫外线灯管一末端固定在该凹槽内。
所述套杯的凹槽旁设有若干个出水孔。
所述紫外线灯管固定在套杯的中央位置处。
本发明还提供一种具有该紫外线杀菌器的水处理器，由上壳体、下壳 体、滤芯及紫外线杀菌器组成，滤芯与上壳体固定连接，紫外线杀菌器与 下壳体固定连接，紫外线杀菌器包括一紫外线灯管及一套杯，紫外线灯管固 定在套杯内，一螺旋状导流器固定在紫外线灯管与套杯之间形成螺旋状水通 道。
所述滤芯固定在上壳体的凹室内，紫外线杀菌器一末端固定在下壳体 的底部。
所述套杯的底部设有一凹槽，紫外线灯管一末端固定在该凹槽内。
所述套杯的凹槽旁设有若干个出水孔。
所述紫外线灯管固定在套杯的中央位置处。
本发明由于在紫外线灯管与套杯之间固定一螺旋状导流器，进入紫外 线杀菌器的水必须要通过螺旋状水通道才能从紫外线杀菌器流出，从而使水 被紫外线灯管的紫外线照射的时间有效加长。与现有技术相比，具有对水 杀菌时间长、均匀和杀菌效果好的优点。
