申请日2007.11.19
公开(公告)日2008.10.29
IPC分类号C02F9/08; C02F1/28; C02F1/42; C02F1/52; C02F1/50
摘要
本实用新型公开了一种污水循环处理设备。污水进口设在处理塔底部并与污水池连通，处理水出口与处理塔顶部的净水层连通，处理塔下面设有排污反冲洗阀，处理塔内的净化层从下向上分别为过滤砂层、离子交换树脂层、活性炭层。本实用新型污水从处理塔底部通过过滤砂层、离子交换树脂层、活性炭层处理后，再从处理水的出水口排出;如果将出水口和污水进口关闭，打开排污反冲洗阀，处理后的水则从上向下流并对净化材料进行冲洗再净化，故净化材料不会发生饱和失效，污水的处理效果好，处理后的水能达到GB/T18920-2002城市杂用水水质标准，可循环使用，大大节约了水资源，设备使用寿命长。
权利要求书
1.一种污水循环处理设备，包括污水进口、处理水的出水口、处理塔内 的净化层，其特征在于，污水进口设在处理塔底部并与污水池连通， 处理水出口与处理塔顶部的净水层连通，处理塔下面设有排污反冲洗 阀，所述处理塔内的净化层从下向上分别为过滤砂层、离子交换树脂 层、活性炭层。
2.根据权利要求1所述的污水循环处理设备，其特征在于在每一层净化 层的处理塔外壳上设有安全阀。
3.根据权利要求1所述的污水循环处理设备，其特征在于在处理塔顶上 设有絮凝剂室、沉淀剂室，消毒剂室，它们的底部分别设有向污水池 输送药液的输液管。
4.根据权利要求1所述的污水循环处理设备，其特征在于所述污水池及 絮凝剂室、沉淀剂室，消毒剂室设有浮球自动控制装置。
5.根据权利要求1所述的污水循环处理设备，其特征在于所述离子交换 树脂层为阳离子交换树脂层或阴离子交换树脂层。
说明书
污水循环处理设备
技术领域
本实用新型涉及一种可应用于工业废水或洗车污水或生活污水的污水循环 处理设备。
背景技术
现有污水处理设备一般包括污水进口、净水出口、处理塔内的净化层。通 常其污水进口设在顶部，净水出口设在底部，没有排污反冲洗阀。这种污水处 理设备不能实现污水的循环处理，其净化层经常发生堵塞，或净化层中的净化 材料容易饱和或失效，故污水的处理效果不好，处理后的水很难达到排放要求， 污水不能得到再次利用，造成水资源的浪费。
实用新型内容
本实用新型的目的在于提供一种污水循环处理设备。实现可将污水进行循 环处理，并对净化材料进行冲洗再净化，如此循环反复进行，使净化层中的净 化材料不容易发生饱和失效，污水的处理效果更好，处理后的污水能达到净水 要求而能再次利用，大大节约水资源。

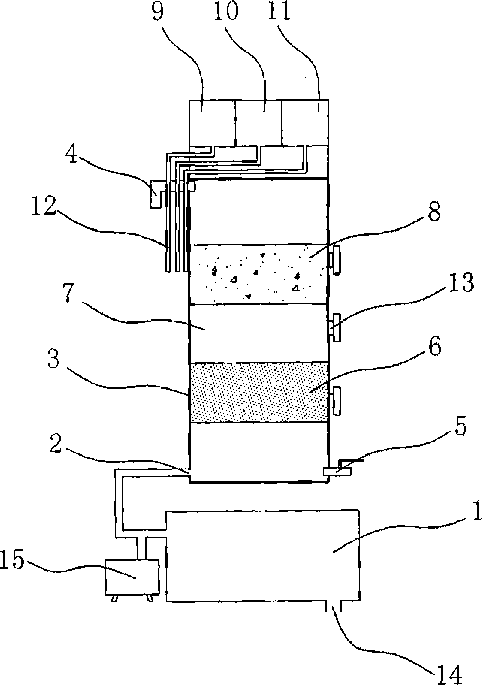

本实用新型的技术方案是：包括污水进口、处理水的出水口、处理塔内的 净化层，其特征在于，污水进口设在处理塔底部并与污水池连通，处理水出口 与处理塔顶部的净水层连通，处理塔下面设有排污反冲洗阀，所述处理塔内的 净化层从下向上分别为过滤砂层、离子交换树脂层、活性炭层。
在每一层净化层的处理塔外壳上设有安全阀。
处理塔顶上设有絮凝剂室、沉淀剂室，消毒剂室，在它们的底部分别设有 向污水池输送药液的输液管。
所述污水池及絮凝剂室、沉淀剂室，消毒剂室设有浮球自动控制装置，当 水位降到一定位置时自动停机。
所述离子交换树脂层为阳离子交换树脂层或阴离子交换树脂层，一般是根 据不同污水的性质不同而不同。
本实用新型可将污水进行循环处理，并对净化材料进行冲洗再净化，如此 循环反复进行，使净化层中的净化材料不容易发生饱和失效，污水的处理效果 更好，处理后的水能达到GB/T18920-2002城市杂用水水质标准。可实现循环使 用，大大节约了水资源。处理塔用工程塑料制成，可以使用15到20年，净化 层可以连续使用2-3年，如果净化层要更换，则可以通过安全阀进行更换，整体 使用寿命长。
