申请日2007.08.27
公开(公告)日2008.08.13
IPC分类号C02F9/14; C02F1/38; C02F1/467; C02F1/78; C02F3/02
摘要
本发明涉及一种低浓度生活污水处理系统，主要包括初级过滤装置、旋流分离器组合和好氧生化处理流化床，所述初级过滤装置、旋流分离器组合和好氧生化处理流化床依次连接，所述初级过滤装置由若干过滤模块构成，所述漩流分离器组合由若干旋流分离器构成，所述好氧生化处理流化床设有若干好氧生化处理模块。这种系统适于进行小规模的低浓度生活污水的处理，处理效果好，并且结构紧凑，安装灵活，占地面积小。
权利要求书

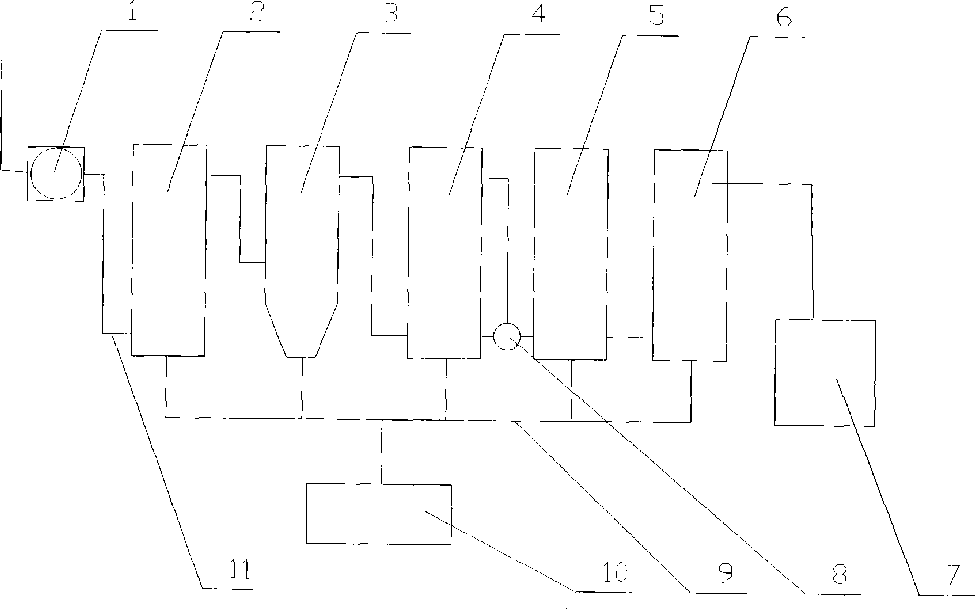

1.一种低浓度生活污水处理系统，其特征在于主要包括初级过滤装置、 旋流分离器组合和好氧生化处理流化床，所述初级过滤装置、旋流分离器组合 和好氧生化处理流化床依次连接，所述初级过滤装置由若干过滤模块构成，所 述漩流分离器组合由若干旋流分离器构成，所述好氧生化处理流化床设有若干 好氧生化处理模块。
2.如权利要求1所述的低浓度生活污水处理系统，其特征在于还设置有 若干用于进行工艺参数的实时监控的相应的传感器和中央控制系统。
3.如权利要求1或2所述的低浓度生活污水处理系统，其特征在于所述 初级过滤装置的过滤模块采用标准化设计的滤网结构，所述滤网固定安装在滤 网框架上，多个滤网框架并列安装在初级过滤装置上，形成有效的过滤面。
4.如权利要求3所述的低浓度生活污水处理系统，其特征在于所述好氧 流化床的出水管道设有三通分流阀门，该分流阀门设有两个出口并可以调节各 出口的出水比例，其中一个出口连接后续的管道，另一个出口连接流化床自身 的进水口。
5.如权利要求4所述的低浓度生活污水处理系统，其特征在于所述好氧 生化处理流化床的后面连接沉淀池。
6.如权利要求5所述的低浓度生活污水处理系统，其特征在于所述沉淀 池后面设有杀菌装置，所述杀菌装置设有若干杀菌模块，各杀菌采用臭氧杀菌 模块、电解金属离子杀菌模块或化学杀菌模块。
7.如权利要求6所述的低浓度生活污水处理系统，其特征在于所述初级 过滤装置的前面配有粉碎装置。
8.如权利要求7所述的低浓度生活污水处理系统，其特征在于所述旋流 分离器组合、好氧生化处理流化床，沉淀池和杀菌装置均设有污泥排放口，所 述各污泥排放口通过污泥管接入污泥池。
9.如权利要求8所述的低浓度生活污水处理系统，其特征在于所述各部 分之间通过污水管道连接，并且均设有相应的泵。
10.如权利要求9所述的低浓度生活污水处理系统，其特征在于所述沉淀 池或杀菌装置后面设有中水蓄水池。
说明书
低浓度生活污水处理系统
技术领域
本发明涉及一种低浓度生活污水处理系统，属于环保技术领域。
背景技术
随着生活污水源分离收集和排放方式的应用，生活污水将被分为两类，一 类是源于卫生间的高浓度生活污水，其主要污染物来源是便器，这种污水的浓 度很高，需要专门的处理系统进行处理，另一类是一般生化污水，其特点是污 染浓度低，只要经过简单的处理就可以达到中水回用标准，而目前的生活污水 小型化处理系统针对的是现有混合收集和排放的生活污水，这种混合生活污水 的浓度介于源分离的高浓度生活污水和低浓度生活污水的之间，从经济的角度 不适于低浓度生活污水的处理，并且由于其多以土建结构为主，土建工程量大， 占地面积大，投资额也大。因此，需要开发出适应于源分离后的低浓度污水的 结构简单的处理系统。
发明内容
为克服现有技术的上述缺陷，本发明提供了一种低浓度生活污水处理系统， 这种系统适于进行小规模的低浓度生活污水的处理，处理效果好，并且结构紧 凑，安装灵活，占地面积小。
本发明实现上述目的的技术方案是：一种低浓度生活污水处理系统，主要 包括初级过滤装置、旋流分离器组合和好氧生化处理流化床，所述初级过滤装 置、旋流分离器组合和好氧生化处理流化床依次连接，所述初级过滤装置由若 干过滤模块构成，所述漩流分离器组合由若干旋流分离器构成，所述好氧生化 处理流化床设有若干好氧生化处理模块。
由于本发明设计的总体处理流程合理，采用了出水质量高的好氧处理路线， 能够有效的消除低浓度的BOD和COD，适宜于处理低浓度生活污水，处理效果 好;由于实现了处理系统的模块化，可以根据需要增加或减少处理模块的数量， 灵活地进行各模块之间的并串联关系，形成不同的水流方式，由此保证了各处 理过程的合理的处理时间;这种模块化设计有利于在设备的制造和加工，以降 低制造成本，方便施工和维修，进而降低投资和维护费用;经过本系统处理的 生活污水，可以直接用作景观水、浇灌水等，实现了水的循环使用，不再需要 其它的稀释水源以及与之配套水库，无需兴建投资高昂且占地较大的集中水处 理厂，免除了相应的引疏水管道系统。这种单元化的治理方案具有适用范围广 泛和安装机动灵活的特点，能够适应不断变化的污水排放情况和不断产生的污 水源。
