申请日2007.08.27
公开(公告)日2008.08.13
IPC分类号C02F3/12; C02F1/467; C02F1/78; C02F3/32
摘要
本发明涉及一种与景观结合的低浓度生活污水处理系统，主要包括初级过滤装置、斜板沉降箱和初级好氧曝气池，所述初级好氧曝气池的后面连接小区湿地生物景观设施，所述湿地生物景观中设有曝气设备。由于本发明设计的总体处理流程合理，经过初级过滤和斜板沉降后除去大部分颗粒物，消除了污水中污染最重的部分，然后经过初级好氧曝气，不仅消除了污水中剩余的部分BOD和COD，而且有效地提高进入湿地生物景观设施中污水的含氧量，有利于在湿地景观中进一步的好氧生化处理，由此提高了净化效率，处理效果好，出水在处理过程就作为维护景观的用水，实现了水的循环使用，也保证了湿地景观的蓄水量，减少了维护成本，另外，增加的设备由于要求的净化程度低，投资和占地都可以节省。
权利要求书
1.一种与景观结合的低浓度生活污水处理系统，其特征在于主要包括初 级过滤装置、旋流分离器组合和初级好氧曝气池，所述初级好氧曝气池的后面 连接小区湿地生物景观设施，所述湿地生物景观中设有曝气设备。
2.如权利要求1所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述初级过滤装置设有若干过滤模块。
3.如权利要求2所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述过滤模块采用滤网结构，所述滤网固定安装在滤网框架上，将多个滤 网框架并列安装在初级过滤装置上，就形成有效的过滤面。
4.如权利要求1所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述旋流分离器组合由若干相互并联的旋流分离器构成。
5.如权利要求1所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述初级好氧曝气池底部设有若干曝气器。
6.如权利要求5所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述初级好氧曝气池池内设有若干好氧生物滤膜模块，池中分隔为若干水 流通道。
7.如权利要求1所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述初级好氧曝气池后面设有杀菌装置。
8.如权利要求7所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述杀菌装置设有若干杀菌模块，各杀菌模块采用臭氧杀菌模块、电解金 属离子杀菌模块或化学杀菌模块。
9.如权利要求1所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述初级过滤装置的前面配有粉碎装置。
10.如权利要求7所述的与景观结合的低浓度生活污水处理系统，其特征 在于所述初级过滤装置、旋流分离器组合、初级好氧曝气池和杀菌装置均设有 污泥排放口，所述各污泥排放口通过污泥管接入污泥池，所述各部分之间通过 污水管道连接，并且均设有相应的泵。
说明书
与景观结合的低浓度生活污水处理系统
技术领域
本发明涉及一种与景观结合的低浓度生活污水处理系统，属于环保技术领 域。
背景技术
随着生活污水源分离收集和排放方式的应用，生活污水将被分为两类，一 类是源于卫生间的高浓度生活污水，其主要污染物来源是便器，这种污水的浓 度很高，需要专门的处理系统进行处理，另一类是一般生化污水，其特点是污 染浓度低，只要经过简单的处理就可以达到中水回用标准，而目前的生活污水 小型化处理系统针对的是现有混合收集和排放的生活污水，这种混合生活污水 的浓度介于源分离的高浓度生活污水和低浓度生活污水的之间，从经济的角度 不适于低浓度生活污水的处理，并且由于其多以土建结构为主，土建工程量大， 占地面积大，投资额也大。因此，需要开发出适应于源分离后的低浓度污水的 结构简单的处理系统。
发明内容
为克服现有技术的上述缺陷，本发明提供了一种与景观结合的低浓度生活 污水处理系统，这种系统可以利用小区湿地生物景观进行污水净化，投资少， 增加的占地面积小，并且有利于美化环境。

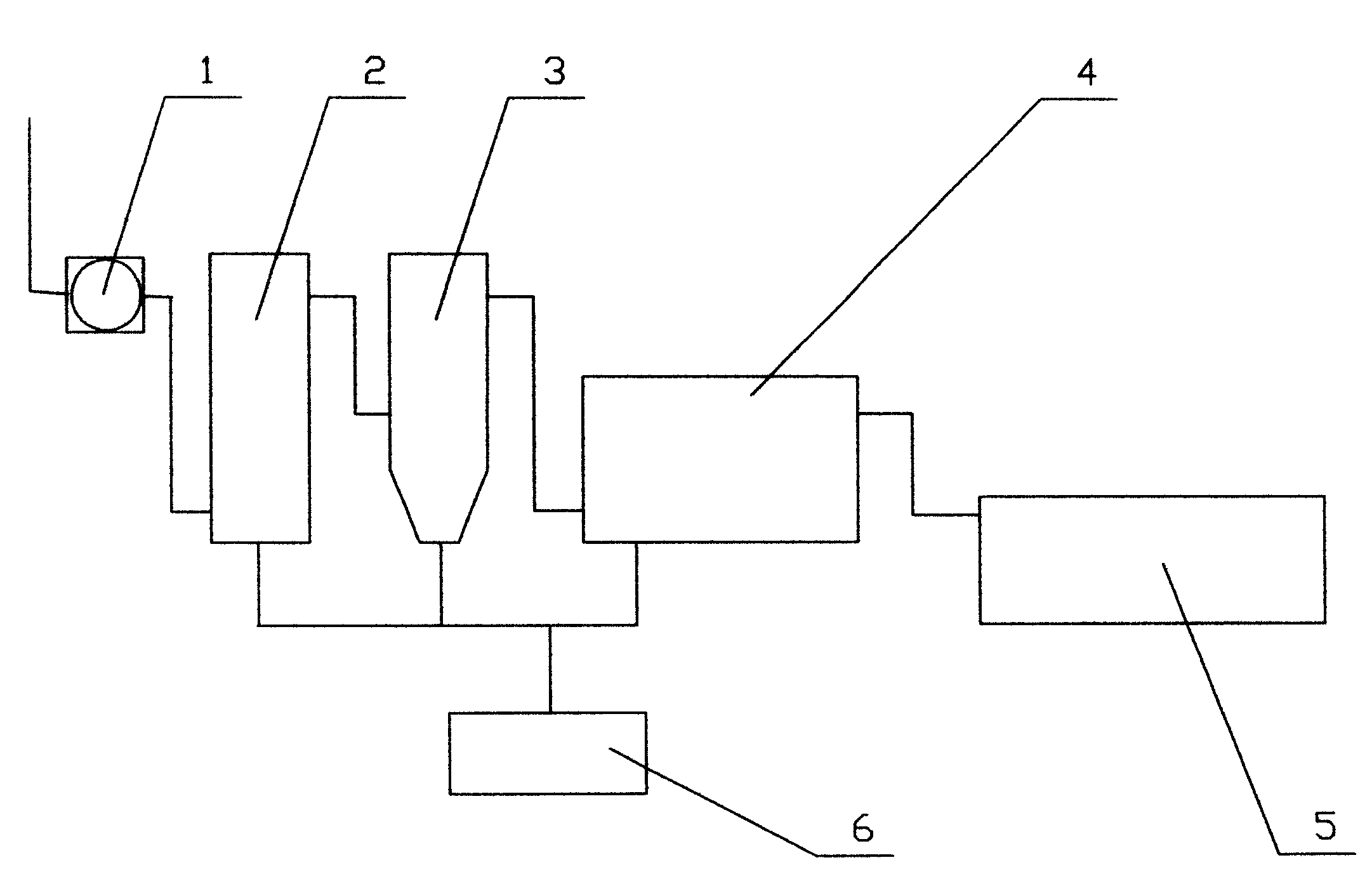

本发明实现上述目的的技术方案是：一种与景观结合的低浓度生活污水处 理系统，主要包括初级过滤装置、斜板沉降箱和初级好氧曝气池，所述初级好 氧曝气池的后面连接小区湿地生物景观设施，所述湿地生物景观中设有曝气设 备。
由于本发明设计的总体处理流程合理，经过初级过滤和斜板沉降后除去大 部分颗粒物，消除了污水中污染最重的部分，然后经过初级好氧曝气，不仅消 除了污水中剩余的部分BOD和COD，而且有效地提高进入湿地生物景观设施中 污水的含氧量，有利于在湿地景观中进一步的好氧生化处理，由此提高了净化 效率，处理效果好，出水在处理过程就作为维护景观的用水，实现了水的水的 循环使用，也保证了湿地景观的蓄水量，减少了维护成本，另外，增加的设备 由于要求的净化程度低，投资和占地都可以节省。
