申请日2007.11.23
公开(公告)日2009.01.28
IPC分类号E03C1/28
摘要
一种排污水管道防污密封袋，它是由不透水，不透气材质制作的一个呈长桶状弹性薄膜袋体，它有环形进口、出口，其自然状态呈扁平状，即对面薄膜紧紧贴在一起，两侧形成两道压折线。当排污水时，袋体被污水撑开，排水结束时，袋体自然闭合，管道有害气体冲不出来，袋出口设有磁封，加强了袋口闭合密封能力。它的作用是：1.严防污水管道内的臭气、毒气、病菌外泄，降低了化粪池内的污气浓度;2.排污水畅通，无杂物积存;3.可防止外水向管道内倒流，污染地面;4.提高了社会的文明程度，改善了人类的生存环境;5.袋体构造简单，制作方便，便于开发生产。
权利要求书
1、一种排污水管道防污密封袋，其特征在于它是由不透水且不 透气材质制作的一个呈长桶状的薄膜袋体，有环形进口、出口，其自 然状态呈扁平状，袋体对面薄膜紧紧贴在一起，两侧形成两道压折线， 袋出口设有磁封。
2、根据权利要求1所述的污水管道防污密封袋，其特征是袋长 应不小于管道直径尺寸的3倍。
3、根据权利要求1所述的污水管道防污密封袋，其特征是由常 用的环形固定装置，将袋进口和管进口，紧紧固定在一起，不能脱落; 固定装置可以是外箍，内设胀箍，卡箍，套箍和法兰盘，袋进口也可 安装在管道内任何部位，包括出口。
4、根据权利要求1所述的污水管道防污密封袋，其特征在于磁 封由永磁铁或者塑磁构成。
说明书
污水管道防污密封袋
技术领域：
本实用新型涉及一种污水管道防污密封袋，特别是一种污水管道 防污密封袋。
背景技术：
排污水管道，主要是从化粪池接出来的水平管道，通常用直径 200mm或300mm的混凝土预制管。由于管道进口无防污装置，致使管 道内的污气，返入化粪池，进而冒入室内外空气中，污染了人类的环 境，极易引起病毒、病菌、臭气的传播。在当今世界“非典”、禽流 感盛行之际，解决此项问题尤为重要。
发明内容：
本实用新型的技术在于利用下水道防污密封袋专利技术，解决排 污水管道污气外泄的问题，从而实现保护环境的目的。
本实用新型的特征是一种排污水管道防污密封袋。
它是由不透水且不透气材质制作的一个呈长桶状的薄膜袋体，有 环形进口、出口，其自然状态呈扁平状，袋体对面薄膜紧紧贴在一起， 两侧形成两道压折线。当排污水时，袋体被污水撑开，排水结束时， 袋体自然闭合，管道有害气体冲不出来。袋出口设有磁封，加强袋口 的闭合能力。上述所说的不透水且不透气材质，可以是橡胶，纳米， 塑料，特种布等材料。所说的袋体其直径，有不同规格，尺寸可为几 十公分至几十米，且与污水管径相配合。
袋体袋长，应不小于袋直径尺寸的3倍，保证有足够的闭合段长。
上述所说的环形进口，是由常用的环形固定装置，将袋进口与管 进口紧紧固定在一起，不能脱落。固定装置可以是外箍，内箍，卡箍， 套箍或法兰盘等。袋在管进口也可安装，在管道内任何部位，包括管 出口均可安装。
上述所说的磁封，由永磁铁及塑磁构成。

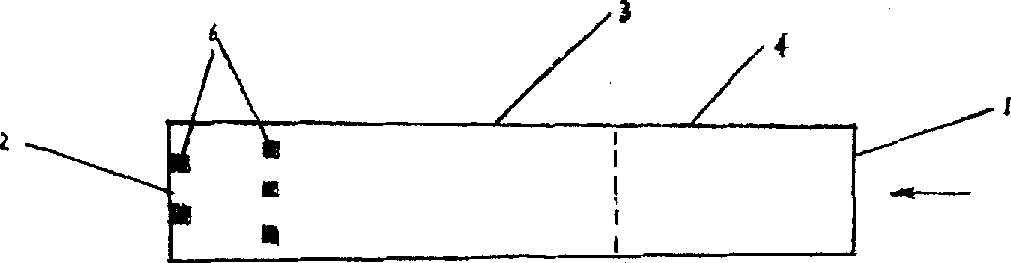

本实用新型的使用方法：首先将污水管防污密封袋置入污水管内 袋。出口朝里，进口朝外，且以袋体水平状布置，袋进口以各种常规 方法，固定在管口上，此时形成了进口引水段，袋体闭合段，出口磁 封段。当排污水时，污水进入袋体引水段，通过袋体闭合段，挤开出 口磁封段，排入污水管道。当污水排走后，袋体闭合段，袋出口磁封 段自然闭合，污水道管内的污气，全部封闭于管内，跑不出来，这样 防止了污水管内污气的外泄，降低了化粪池内污气浓度，保护了自然 环境。
本实用新型的优越性在于：1、严防污水管道内的臭气、病菌、 病毒外泄，降低了化粪池内的污气浓度;2、排污水畅通，无杂物积 存;3、防止外水向管道内倒流，污染地面;4、袋体构造简单，价格 低廉，便于开发生产;5、改善了人类生存环境，提高了社会的文明 水平。
