申请日2007.08.15
公开(公告)日2008.08.20
IPC分类号C02F1/44
摘要
本实用新型涉及一种无废水排放的RO膜纯净水机，它是在现有的RO膜纯净水机基础上增设一个生活用水龙头、一个过滤工艺废水暂时存储容器，将机器正常工作产生的过滤工艺废水排入过滤工艺废水暂时存储容器内，过滤工艺废水暂时存储容器与水泵的进水口相通。本实用新型在保证RO膜纯净水机正常工作的前提下，将产生的工艺废水储存和循环使用，通过生活用水龙头对工艺废水进行频繁使用，防止了过滤工艺废水过度浓缩，既保证RO膜纯净水机正常工作需要，又节约用水。彻底解决了RO膜纯净水机正常工作的工艺废水排放问题。可直接应用于现有的大，中，小型RO膜纯净水机系统中，使用极为方便。
权利要求书
1、一种无废水排放的RO膜纯净水机，包括包含有前置滤芯、水泵、RO膜滤芯、 后置滤芯、压力开关、废水比例器以及纯水出水龙头的纯水制作系统，其特征在于： 它还包括有过滤工艺废水暂时存储容器和与该容器相连接的生活用水龙头，其中过滤 工艺废水暂时存储容器连接在废水比例器的出水口与水泵的进水口之间。
2、如权利要求1所述的无废水排放的RO膜纯净水机，其特征在于：所述的生活用 水龙头可以采用一个或一个以上的手动阀门或自动控制阀门或电磁阀。
3、如权利要求1所述的无废水排放的RO膜纯净水机，其特征在于：所述的过滤工 艺废水暂时存储容器可以是一个或一个以上。
说明书
一种无废水排放的RO膜纯净水机
技术领域
本实用新型属于水处理设备技术领域，尤其是涉及一种RO膜纯净水机，以解决现 有纯净水机有大量废水排出而造成的水资源浪费问题。
背景技术
现有的RO膜纯净水机由于能将水中几乎所有的对人体有害的杂质、重金属、细 菌、病毒等全部滤除，所以是一种较好的制取纯净水的方式，已经得到了广泛的商用 和家用。但由于RO膜纯净水机在工作时产生的大量工艺废水(85%)没有使用直接流 进下水道白白浪费掉，得到1份饮用纯净水要浪费5.6倍经过净化的优质水。对于全球 日益紧张的水资源来说，不仅浪费了RO膜纯净水机使用者的金钱，更是浪费了社会的 资源。并在一定程度上制约了这一技术产品的普及和发展。
发明内容
本实用新型所要解决的技术问题是为了克服现有RO膜纯净水机在工作时产生大量 的工艺废水直接排放的问题，在保证满足RO膜工作条件情况下，提供一种流程合理、 结构简单易实现、使用方便的无废水排放的RO膜纯净水机，以提供饮用纯净水和净化 的优质生活用水。

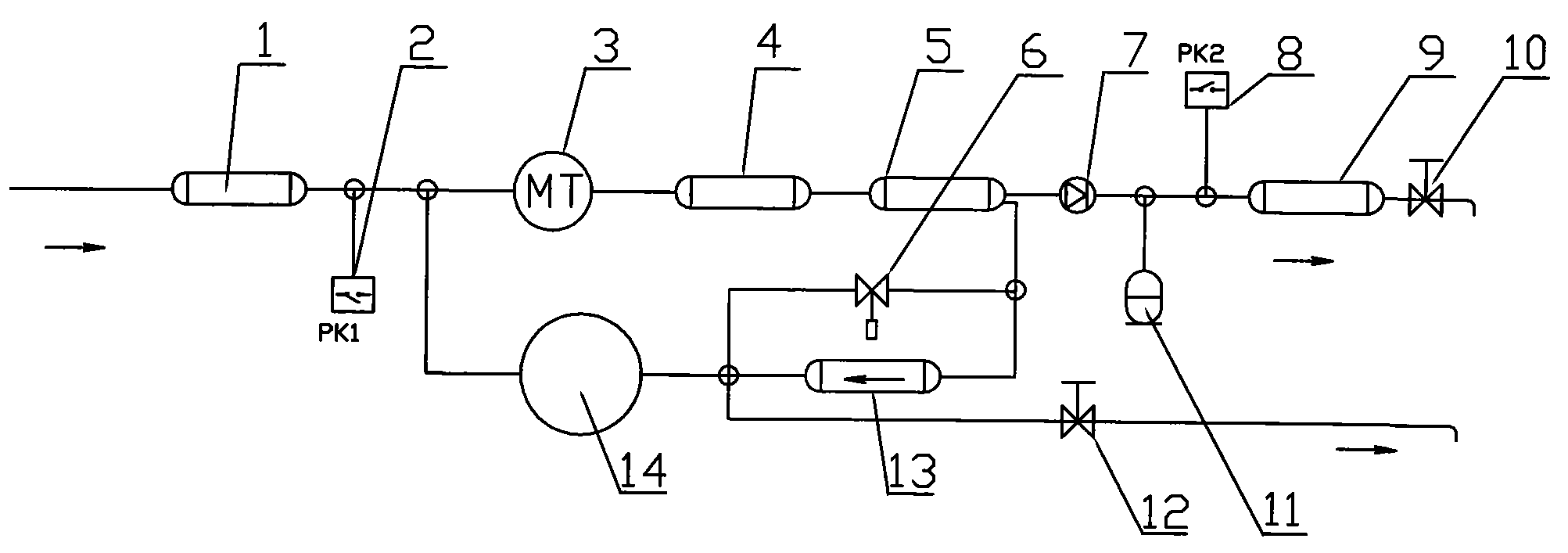

本实用新型解决上述技术问题所采用的技术方案为：该无废水排放的RO膜纯净水 机，包括包含有前置滤芯、水泵、RO膜滤芯、后置滤芯、压力开关、废水比例器以及 纯水出水龙头的现有纯水制作系统，其特征是它还包括有过滤工艺废水暂时存储容器 和与该容器相连接的生活用水龙头，其中过滤工艺废水暂时存储容器连接在废水比例 器的出水口与水泵的进水口之间。
在所述的RO膜滤芯的工艺废水出水口与过滤工艺废水暂时存储容器的进水口之间 还连接有定时冲洗电磁阀，以定时启动水泵，对RO膜滤芯进行大循环水量冲洗。
所述的生活用水龙头可以采用一个或一个以上的手动阀门或自动控制阀门或电磁 阀等。
所述的过滤工艺废水暂时存储容器可以是一个或一个以上。
与现有技术相比，本实用新型的优点在于：本实用新型在保证RO膜纯净水机正常 工作的前提下，巧妙的利用增加的零部件的特性，将RO膜纯净水机正常工作的工艺废 水储存和循环使用，通过生活用水龙头对工艺废水进行频繁使用，防止了过滤工艺废 水过度浓缩，既保证RO膜纯净水机正常工作需要，又节约用水。彻底解决了RO膜纯 净水机正常工作的工艺废水排放问题。可直接应用于现有的大，中，小型RO膜纯净水 机系统中，使用极为方便。
