申请日2007.11.29
公开(公告)日2008.11.19
IPC分类号C02F9/14; C02F3/10
摘要
本实用新型公开了一种污水地埋式渗滤装置，它包括玻璃钢箱体、布水管、陶粒和石烁、三格化粪池，在玻璃钢箱体底部有一个进水孔，用一PVC管灌穿此孔，PVC管的一端与三格化粪池连接，另一端与玻璃钢箱体内的布水管连接，在玻璃钢箱体有出水孔，在布水管下端和上端分别放置陶粒和石烁，玻璃钢箱体上部铺有土壤层，沉淀池与三格化粪池连接，在沉淀池与进水口之间设置有滤网栅。该装置结构简单，能在现场装配或在现场施工，成本低廉，运行简便，设备埋入地下，箱体结构，不污染地下水、无臭气外逸，不影响周围环境、地表可以栽种农作物，不占用耕地面积。
权利要求书
1、一种污水地埋式渗滤装置，它包括玻璃钢箱体(1)、布水管(4)、陶粒和 石烁(5)、三格化粪池(9)，其特征在于：在玻璃钢箱体(1)底部有一个进水 孔(2)，用一PVC管灌穿此孔，PVC管的一端与三格化粪池(9)连接，另一端与 玻璃钢箱体(1)内的布水管(4)连接，在玻璃钢箱体(1)有出水孔(3)，在 布水管(4)下端和上端分别放置陶粒和石烁(5)，玻璃钢箱体(1)上部铺有土 壤层(6)，沉淀池(7)与三格化粪池(9)连接，在沉淀池(7)与进水口(2) 之间设置有滤网栅栏(8)。
2、根据权利要求1所述的一种污水地埋式渗滤装置，其特征在于：所述的布 水管(4)由直径为20cm的PVC管构成，PVC管上每圈对角打4个直径为2cm的孔， 每排孔间隔20cm;布水管每根长3.5m，呈U形平行排列在玻璃钢箱体1的下面，距 底部10cm高处，共排5排。
3、根据权利要求1所述的一种污水地埋渗滤装置，其特征在于：所述的出水 孔(3)位于玻璃钢箱体(1)上与进水孔(2)相对的一个角侧面高15cm处。
说明书
一种污水地埋式渗滤装置
技术领域
本实用新型涉及污水的处理装置，更具体涉及一种污水地埋式渗滤装置，尤 其适合处理近郊地区或某些乡镇居民点化粪池的污水处理。
背景技术
在城市人口不太密集的一些地区、近郊地区或某些乡镇居民点，如别墅、城郊、 比较分散的乡村居民点以及某些乡镇企业等，在确定建造这些分散的住宅建筑时， 往往只解决其供水系统，不可能将其下水道系统与城市集中排水系统相连结。为了 将其生活污水和化粪池污水进行处理，一般多采用三格化粪池处理。三格化粪池厕 所是将粪便的收集、无害化处理在同一流程中进行。其效果取决于尽量不让鲜粪及 粪渣进入第二、三池。粪便经三格化粪池储存、沉淀发酵，能较好地起到杀灭虫卵 及细菌的作用。三格化粪池主要由便池蹲位、连通管和分成三个相互连通格室的密 封粪池组成。其中第一池主要起截留粪渣、发酵和沉淀虫卵作用;第二池起继续发 酵作用;第三池主要起发酵后粪液的贮存作用。但是，发酵排出的后粪液水仍然含 有较高的氮、磷和污染物。为了防止污水任意外排污染环境，危害人体健康，必须 逐步地兴建一些永久性或临时性的能达到排放标准的水处理系统。目前，国外如日 本、美国、俄罗斯等国，对开发土壤净化系统，如地下土壤渗滤沟、土壤毛管浸润 渗滤沟以及各种类型的地下天然土壤渗滤与人工生物处理相结合的一些复合净化工 艺，给与极大关注，陆续开发、兴建了一些净化效率高、能防止地下水污染、动力 能耗省、维护运行费低的土壤净化构筑物。土地处理方法也是一种能够取代传统污 水净化技术的革新技术。该工艺利用土壤的物理、物理化学和生物原理，对污水进 行综合功能的净化，能取得优于二级处理甚至达到三级处理的效果。但是，一般这 些居住点分散，几乎每家都建有三格化粪池，这些污水不便直接与下水道系统与城 市集中排水系统相连结。
发明内容
本实用新型的目的在于提供一种污水地埋式渗滤装置，该装置结构简单，能 在现场装配或在现场施工，成本低廉，运行简便，设备埋入地下，箱体结构，不 污染地下水、无臭气外逸，不影响周围环境、地表可以栽种农作物，不占用耕地 面积。
为了达到上述目的，本实用新型采用以下技术措施：

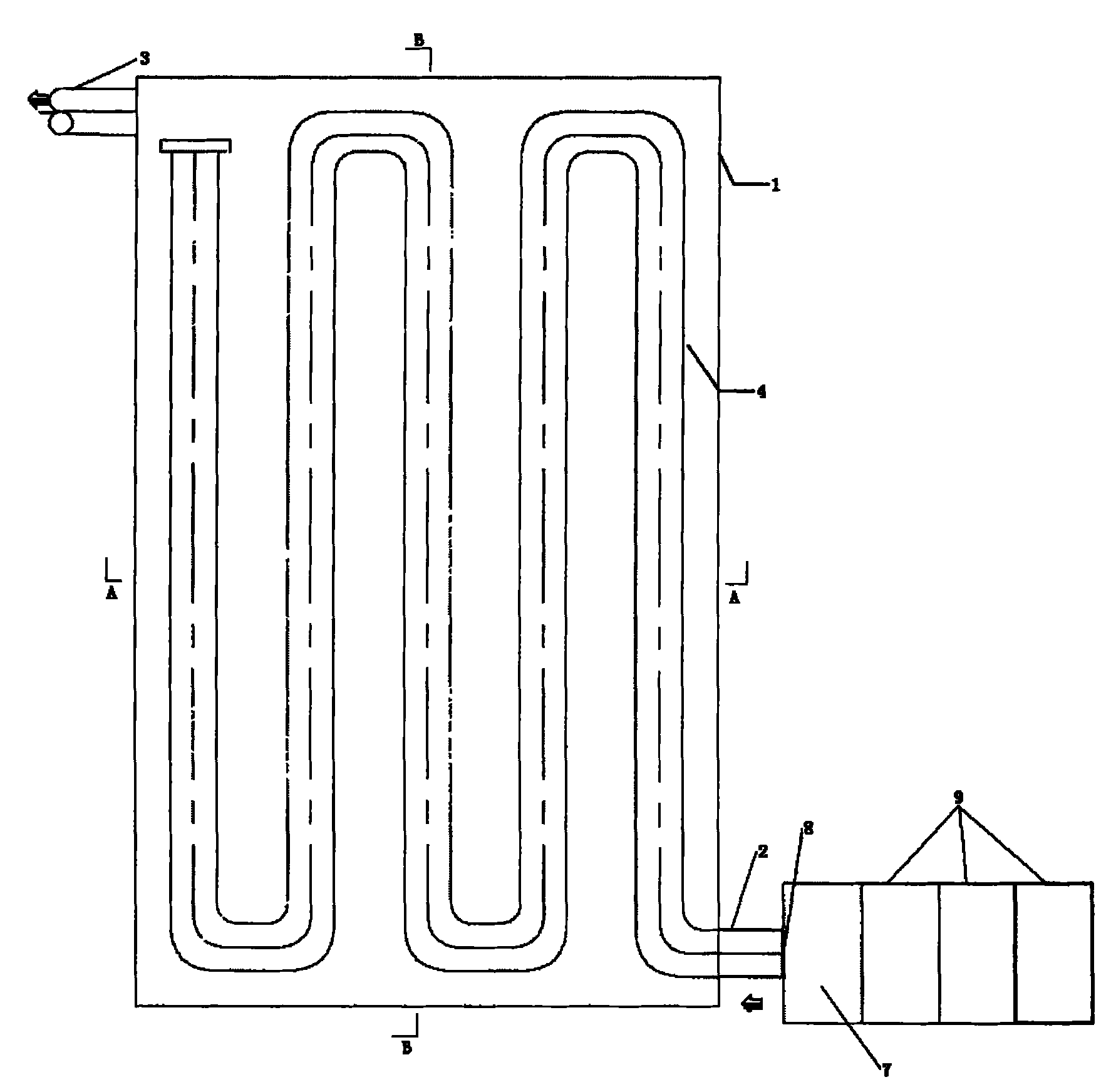

污水地埋式渗滤装置包括玻璃钢箱体、布水管、陶粒和石烁、三格化粪池， 在玻璃钢箱体一个角的底部有一个进水孔，用一PVC管灌穿此孔，PVC管的一端与 三格化粪池连接，另一端与玻璃钢箱体内的布水管连接，在玻璃钢箱体上与进水 孔相对的一个角的侧面有出水孔，出水孔连接另一PVC管，将处理后的水通过此 PVC管流入沟渠或河道，在布水管下端和上端分别放置陶粒和石烁，玻璃钢箱体 上部铺有土壤层，便于农作物的种植。为了防止杂物阻塞，增加一沉淀池，沉淀 池与三格化粪池连接，在沉淀池与进水口之间设置有滤网栅栏，将大颗粒状物质 拦截在沉淀池内。
整个设备工作工艺流程是：三格化粪池处理的水经过沉淀池沉淀，经过滤网 栅栏，进入布水管，进入布水管的污水从布水管孔溢出，通过陶粒和石烁时，有 机污染物被陶粒和石烁上的微生物分解，分解，处理后的水向上溢出，被种植在 土壤层上的农作物吸收，多余的水由出水口流出，排入沟渠或河道。
玻璃钢箱体为长方形，长4m，宽2.5m，高0.8m。
布水管由直径为20cm的PVC管构成，管上每圈对角打4个直径为2cm的孔，每 排孔间隔20cm;布水管每根长3.5m，呈U形平行排列在玻璃钢箱下面，距底部10cm 高处，共排5排(2)。
本实用新型与现有技术相比，具有以下优点和效果：
(1)该设备利用土壤的物理、物理化学和生物原理，对污水进行综合功能的净 化，能取得优于二级处理甚至达到三级处理的效果;(2)整个处理装置放在地下， 故不损害景观，同时还可继续栽种农作物;(3)净化出水水质良好、稳定，处理后 的可以通过农作物的根部吸收，多余的水可流人河道或用于农业灌溉;(4)不受外 界气温影响，或影响很小;(5)不易堵塞;(6)在去除BOD同时，能去除氨、磷; (7)建设容易，维护简便，基建投资少，运行费用低;(8)无污泥产生，处理费用 低;(9)由于覆盖土壤，故不产生臭气;(10)无虫害发生;(11)由整个处理在设备 中进行，故不污染地下水等。
总之，地下土壤渗滤净化系统是一种基于自然生态原理，以节能、省资源作为 指导思想，予以设备化、实用化而创造出的一种新型小规模的污水净化技术。适用 于城郊或农村及零星分散建造的家庭住宅。
