申请日2007.09.19
公开(公告)日2009.03.25
IPC分类号C01F7/02; C02F1/42
摘要

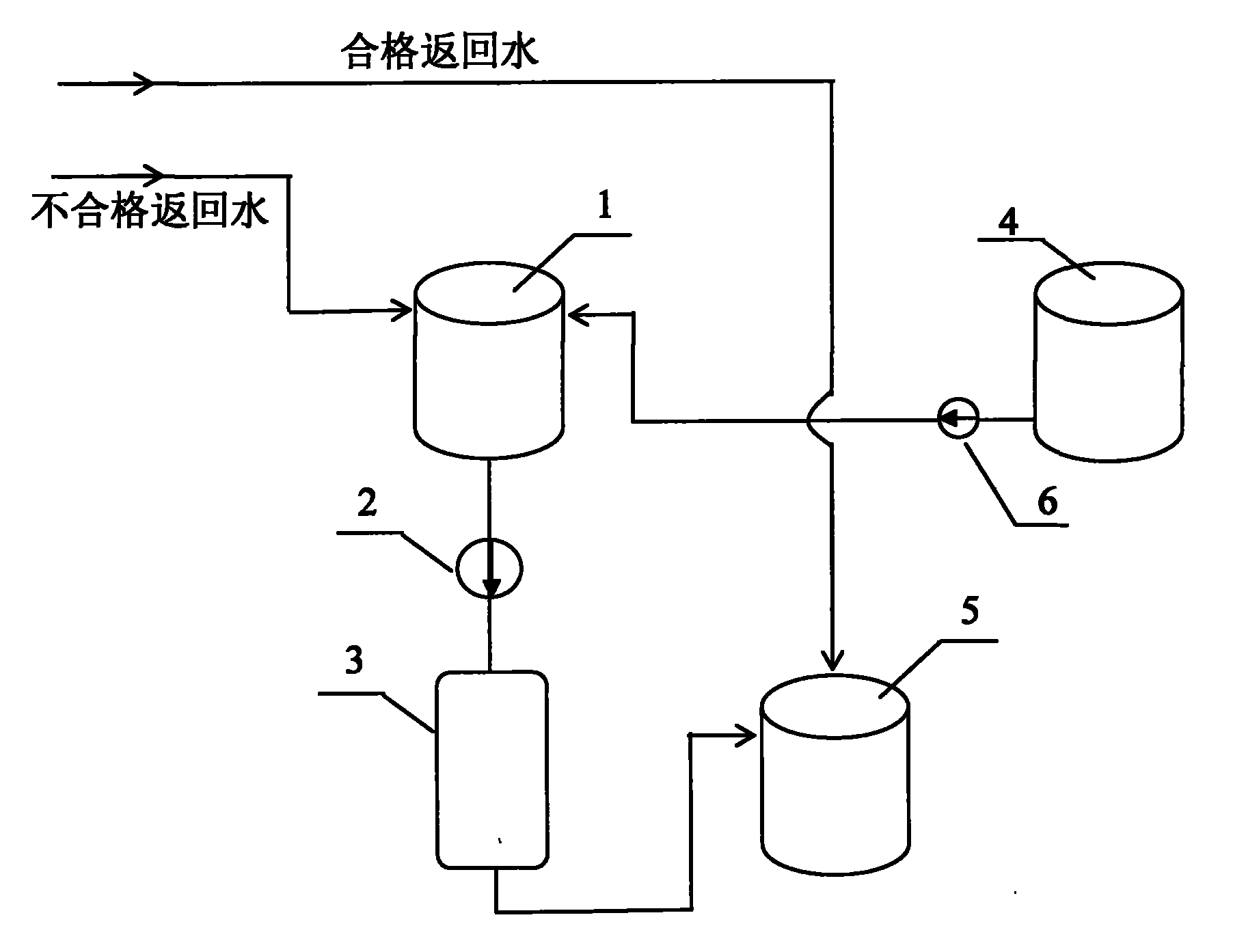

本发明公开了一种氧化铝生产用的水处理方法及成套装置，将氧化铝蒸发不合格返回水收集并送到不合格返回水水箱(1)，通过管道泵(6)将除盐水水箱(4)的除盐水打往不合格返回水箱(1)，再通过离心热水泵(2)送往内装强酸性阳离子交换树脂的交换器(3)，除掉不合格返回水中的有害离子后的偏酸性水送到好水槽(5)。不合格返回水箱(1)的水温控制在40℃～45℃，交换器(3)内装强酸性阳离子交换树脂的热稳定性大于45℃。本发明工艺简单实用，能有效降低和去除不合格返回水水中的钠、碱度、氢氧根等有害离子，从而使处理后氧化铝蒸发冷凝返回水能够满足锅炉用水要求，降低了生产成本，提高资源利用效率。
权利要求书
1、一种蒸发器冷凝返回水处理方法，其特征在于：将氧化铝蒸发不合格 返回水收集并送到不合格返回水水箱(1)，通过管道泵(6)将除盐水水箱(4) 的除盐水打往不合格返回水箱(1)，再通过离心热水泵(2)送往内装强酸性阳 离子交换树脂的交换器(3)，除掉不合格返回水中的有害离子后的偏酸性水送 到好水槽(5)。
2、根据权利要求1所述的蒸发器冷凝返回水处理方法，其特征在于：不 合格返回水箱(1)的水温控制在40℃～45℃。
3、根据权利要求1所述的蒸发器冷凝返回水处理方法，其特征在于：交 换器(3)内强酸性阳离子交换树脂的热稳定性大于45℃。
4、一种如权利要求1所述的蒸发器冷凝返回水处理成套装置，它包括不 合格返回水箱(1)，其特征在于：除盐水水箱(4)通过管道泵(6)与不合格 返回水箱(1)连接，不合格返回水箱(1)通过离心热水泵(2)与交换器(3) 连接，交换器(3)与好水槽(5)连接。
说明书
蒸发器冷凝返回水处理方法及成套装置
技术领域
本发明涉及一种氧化铝生产用的水处理方法及成套装置。
背景技术
目前，国内铝行业氧化铝管式和板式蒸发器冷凝返回水品质由于管、板渗 漏等工艺原因，普遍存在水质劣化趋势，尤其是不合格返回水中的钠、碱度、 氢氧根离子含量较高，属主要有害离子，而硅、钙、镁、铁、铝、氯离子等含 量较低，造成大量在氧化铝做完功后的蒸汽冷凝水不能够得到有效利用，使生 产成本大幅上升。
发明内容
本发明的要解决的技术问题是：提供一种蒸发器冷凝返回水处理方法及成 套装置，以克服现有技术中存在的在氧化铝做完功后的蒸汽冷凝水不能得到 有效利用的问题。
本发明采取以下技术方案：将氧化铝蒸发不合格返回水收集并送到不合格 返回水水箱(1)，通过管道泵(6)将除盐水水箱(4)的除盐水打往不合格返 回水箱(1)，再通过离心热水泵(2)送往内装强酸性阳离子交换树脂的交换器 (3)，除掉不合格返回水中的有害离子后的偏酸性水送到好水槽(5)。
以上所述方案中，不合格返回水水温较高，需用纯净的除盐水冷却，使不 合格返回水箱(1)的水温控制在40℃～45℃，以满足阳离子交换树脂对温度的 要求，且不增加其他离子含量;并且要求交换器(3)内装强酸性阳离子交换树 脂的热稳定性大于45℃。
经过交换器(3)除掉不合格返回水中的有害离子后的出水为偏酸性水，水 中钠离子含量低于100ug/l，氢氧根离子和阳树脂交换下的氢离子完全中和，且 略有氢离子的富余量，无其他有害离子生成。
经过交换器(3)处理后的偏酸性水PH值在4.5左右，而合格的返回水PH 值在9.2左右，通过调整流量比例达到混合后的好水槽(5)PH值在8.5～9.2范 围，作为好水储备，供锅炉补给水使用，能够满足锅炉用水要求。
本发明与现有技术相比，简单实用，解决了蒸发器冷凝不合格返回水的处 理问题，使大量在氧化铝做完功后的蒸汽冷凝水得到有效利用，降低了生产成 本，提高资源利用效率。
