申请日2007.03.29
公开(公告)日2008.06.04
IPC分类号C02F1/78
摘要
本实用新型涉及一种用于臭氧水处理机的排水塔，包括塔身、塔头、排水管，塔头位于塔身上下两端，上端塔头连接与臭氧气体输入管相连的进气管下端塔头连接具有单向止回阀的排水管;排水塔设置有与气液混合器臭氧气体输出管相连的出气口;能够有效防止由于水逆流或者单向止回阀堵塞而造成臭氧水处理机的臭氧发生器损坏，保护臭氧发生器的使用寿命，提升臭氧水处理机的稳定性。
权利要求书

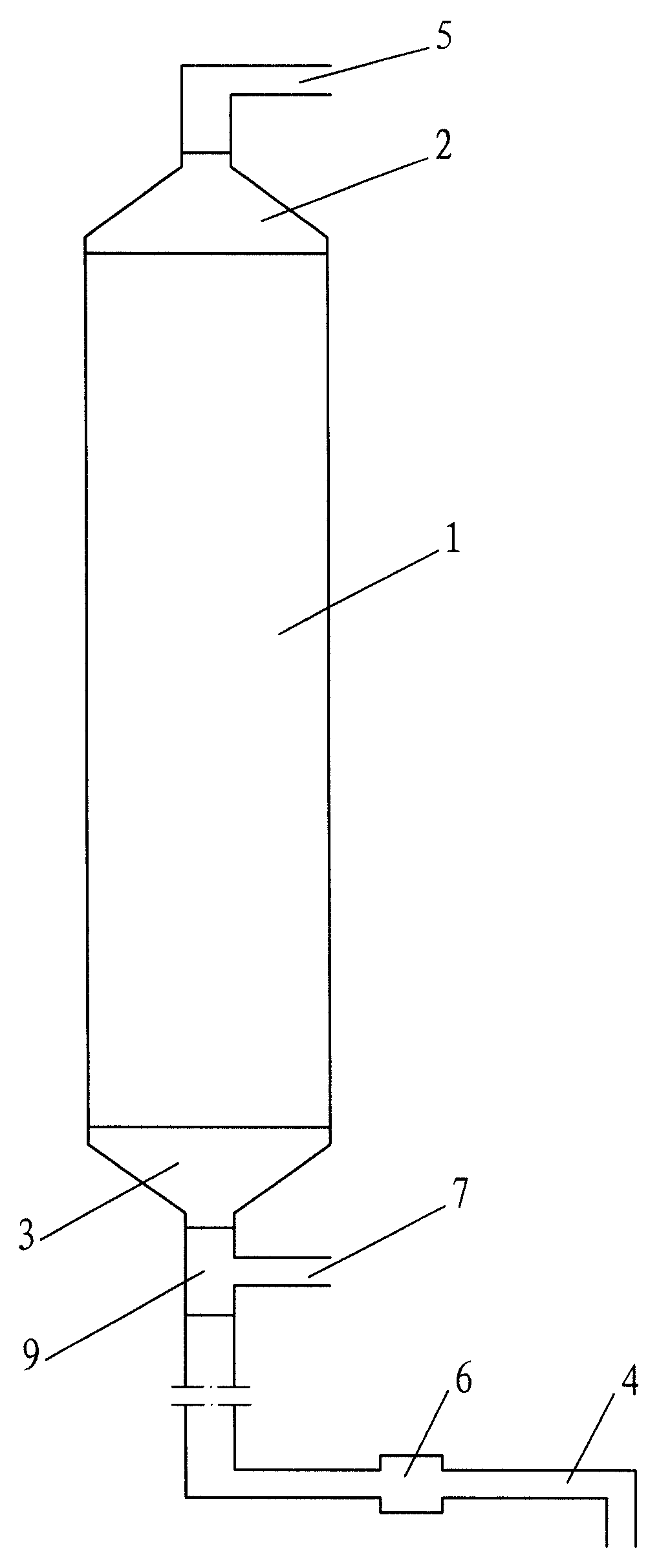

1.一种用于臭氧水处理机的排水塔，其特征在于：包括塔身(1)、塔头(2、 3)、排水管(4)，塔头(2、3)位于塔身(1)上下两端，上端塔头(2)连接 与臭氧气体输入管(10)相连的进气管(5)，下端塔头(3)连接具有单向止 回阀(6)的排水管(4);排水塔设置有与气液混合器(12)臭氧气体输出管 (8)相连的出气口(7)。
2.根据权利要求1所述的一种用于臭氧水处理机的排水塔，其特征在于：出 气口(7)的位置低于下端塔头(3)。
3.根据权利要求1或2所述的一种用于臭氧水处理机的排水塔，其特征在于： 下端塔头(3)通过三通(9)连接排水管(4)，出气口(7)为三通(9)支管。
说明书
一种用于臭氧水处理机的排水塔
所属技术领域
本实用新型涉及一种用于臭氧水处理机的排水塔。
背景技术
现有的臭氧水处理机，一般是由臭氧发生器产出来的臭氧气体经过排气管 通过单向止回阀输送到气液混合器。臭氧气体是强氧化性物质，时间长了，单 向止回阀头被慢慢腐蚀掉。臭氧水处理机停机时，气液混合器有反冲现象，被 腐蚀掉的单向阀头挡不住反流的水，水流入臭氧发生器，下回起动臭氧水处理 机时，在高压下工作的臭氧发生器便会被烧掉。此外，腐蚀掉的单向止回阀还 会堵塞，使得制造出的臭氧无法流通，这样也可以使得臭氧发生器损坏。臭氧 发生器是臭氧水处理机的主体，且制造成本高，由于水逆流或者阀头堵塞而造 成臭氧发生器损坏，会造成大的经济损失。
发明内容
针对现有技术的不足之处，本实用新型的目的是提供一种用于臭氧水处理 机的排水塔，有效防止由于水逆流或者单向止回阀堵塞而造成臭氧发生器损 坏，保护臭氧发生器的使用寿命，提升臭氧水处理机的稳定性。
为实现上述目的，本实用新型采用如下技术方案：一种用于臭氧水处理机 的排水塔，包括塔身、塔头、排水管，塔头位于塔身上下两端，上端塔头连接 与臭氧气体输入管相连的进气管，下端塔头连接具有单向止回阀的排水管;排 水塔设置有与气液混合器臭氧气体输出管相连的出气口。
本实用新型的有益效果是：通过排水塔，能够有效防止由于水逆流或者单 向止回阀堵塞而造成臭氧发生器损坏，保护臭氧发生器的使用寿命，提升臭氧 水处理机的稳定性。
