申请日2007.03.06
公开(公告)日2008.01.23
IPC分类号D21C11/00
摘要
本实用新型涉及一种造纸污水处理罐。其技术方案是：由若干个焊接一体或组装一体的污水处理罐组成，每个罐的中心都设有进水槽，每个罐都设有一个过滤沉淀的内罐(2)，进水槽把内罐平分成两个小内罐(3)，每个小内罐(3)的后面壁由多个过滤网(8)代替，在最后一道过滤网与小内罐前面之间的水槽下侧设有一个进水阀或闸门，内罐(3)与污水处理罐(1)的罐体之间设有环形流道(6)。有益效果是：1.结构简单、投资少、大小造纸厂都可采用;2.逐级过滤沉淀，加合理配伍的药剂，能将纸浆污水处理到国家规定的外排标准，减少了对土壤和江河的侵害污染;另外，通过活动连接的过滤网，可以方便污物的排出，降低了工作强度和难度。
权利要求书
1.一种造纸污水处理罐， 由若干个焊接一体或组装一体的污水处理罐(1)组成，每个 罐的中心都设有进水槽(4)，每个罐都设有一个过滤沉淀的内罐(2)，进水槽把内罐平分成两 个小内罐(3)，每个小内罐(3)的后面壁由多个过滤网(8)代替，在最后一道过滤网与小内 罐前面之间的水槽下侧设有一个进水阀或闸门，内罐(3)与污水处理罐(1)的罐体之间设有 环形流道(6)，第一个罐的环形流道与第二个罐的进水槽连通，第二个罐的环形流道与第三罐 的进水槽连通，若干个污水处理罐依次连通，罐的进口设有加药装置(7)，罐的出口与储水池 相连或与排水沟相连，其特征是：所述的多个过滤网(8)由下层到上层的目数逐渐增大，并 且，每个过滤网与内罐(3)的内壁之间活动连接。
说明书
造纸污水处理罐
一、技术领域：
本实用新型涉及一种造纸污水过滤装置，特别是涉及一种造纸污水处理罐。
二、背景技术：
目前造纸厂纸浆污水的处理难度比较大，现有只是经过污水池短时间沉淀或简单的过滤， 有的造纸厂由于污水处理装置比较昂贵，投资比较大，不自愿花钱，不顾污染环境，轻视环境 保护法，就直接通过污水沟排向江河，危害人民群众身心健康，污染土地和江河资源。而中国 专利200420052722.3，公开了一种《污水过滤沉淀处理罐》，其技术方案由若干个焊接一体或 组装一体的方形或长方形罐组成，罐体呈一字形排列，每个罐的中心都设一个进水槽，每个罐 都设有一个过滤沉淀的内罐，进水槽把内罐平分成两个小内罐，每个小内罐的后面壁由过滤网 代替，由此过滤网向前与其平行设有目数逐渐增大的过滤网或与其目数一样的过滤网，在最后 一道过滤网与小内罐前面之间的水槽下侧设有一个进水阀或一个插板式闸门，内罐与罐体之间 设有环形流道，第一个罐的环形流道与第二个罐的进水槽连通，第二个罐的环形流道与第三罐 的进水槽连通，若干个罐照此逐序类推，罐的进口设有加药装置，罐的出口与储水池相连或与 排水沟相连。但是上述装置存在的问题是：过滤完污水所剩下的沉淀物清除时费时费力，且周 期较短。
三、发明内容：
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种改进的处理污物更为简便 的造纸污水处理罐。

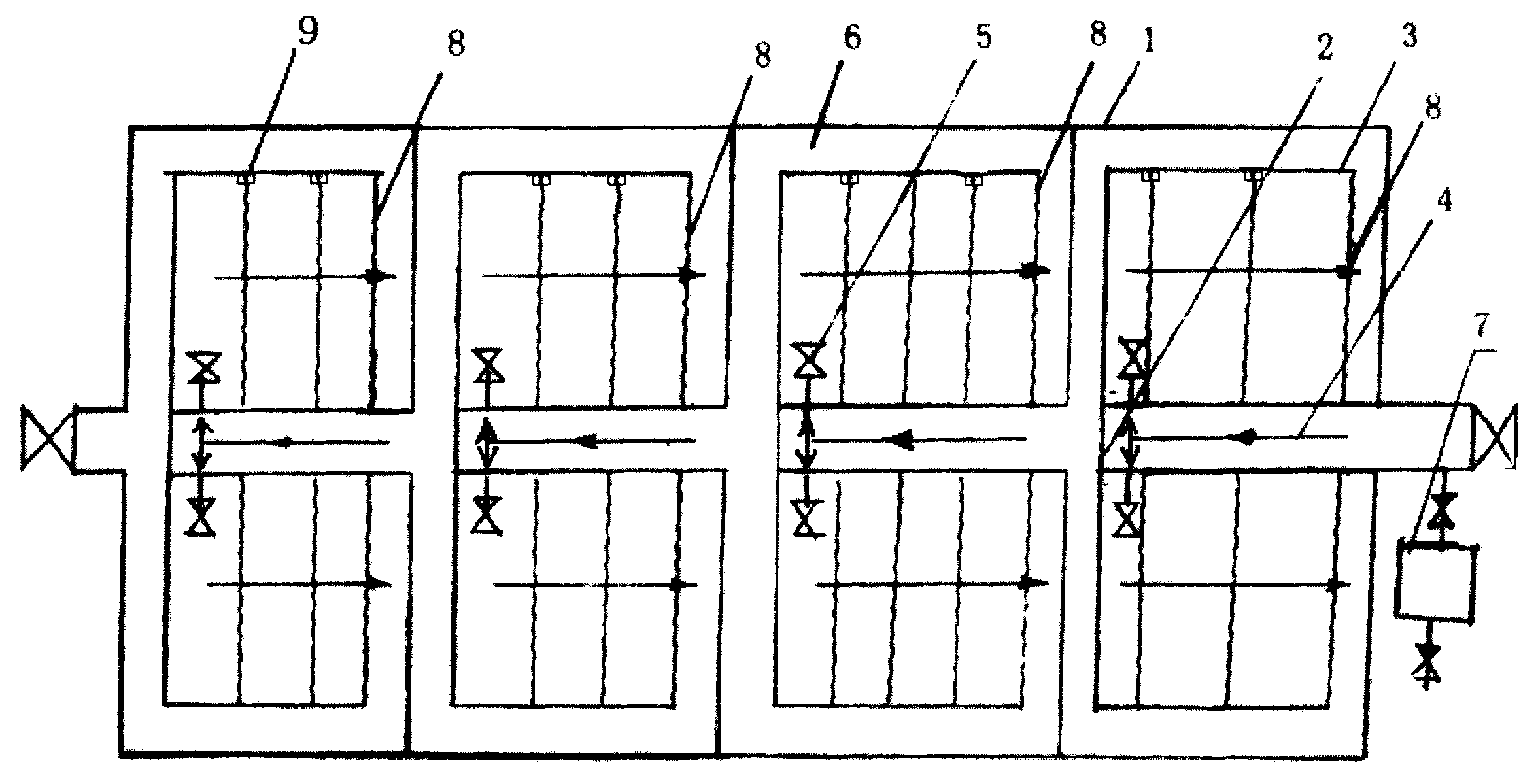

其技术方案是：由若干个焊接一体或组装一体的污水处理罐(1)组成，每个罐的中心都 设有进水槽(4)，每个罐都设有一个过滤沉淀的内罐(2)，进水槽把内罐平分成两个小内罐(3)， 每个小内罐(3)的后面壁由多个过滤网(8)代替，在最后一道过滤网与小内罐前面之间的水 槽下侧设有一个进水阀或闸门，内罐(3)与污水处理罐(1)的罐体之间设有环形流道(6)， 第一个罐的环形流道与第二个罐的进水槽连通，第二个罐的环形流道与第三罐的进水槽连通， 若干个污水处理罐依次连通，罐的进口设有加药装置(7)，罐的出口与储水池相连或与排水沟 相连，所述的多个过滤网(8)由下层到上层的目数逐渐增大，并且，每个过滤网与内罐(3) 的内壁之间活动连接。
本实用新型的有益效果是：1、结构简单、投资少、大小造纸厂都可采用;2、逐级过滤沉 淀，加合理配伍的药剂，能将纸浆污水处理到国家规定的外排标准，减少了对土壤和江河的侵 害污染;另外，通过活动连接的过滤网，可以方便污物的排出，降低了工作强度和难度。
