申请日2008.11.18
公开(公告)日2009.08.12
IPC分类号C02F9/02; C02F5/00; C02F1/52; C02F1/50; C02F9/04
摘要

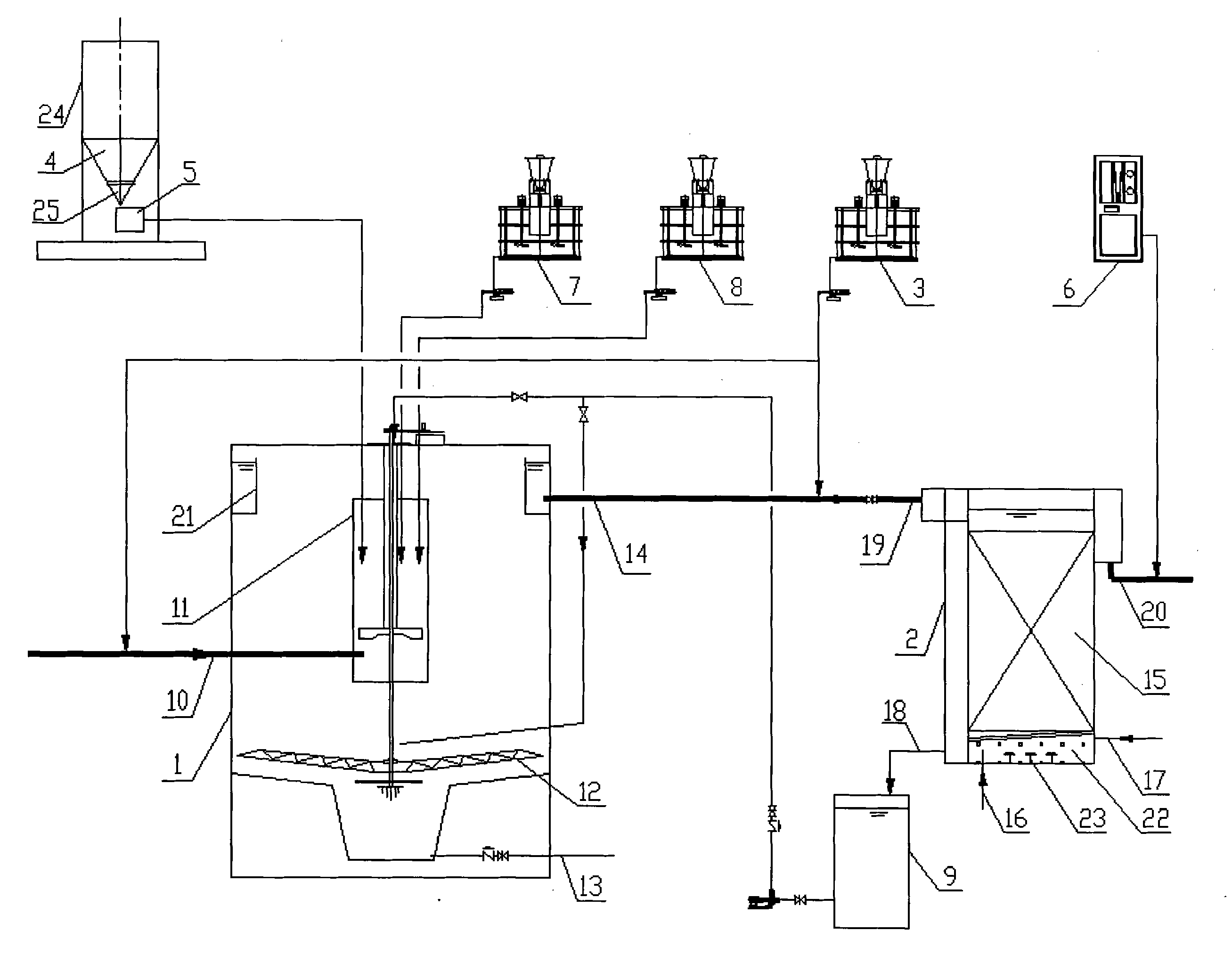

一种石灰软化、澄清、过滤的水处理装置，澄清池、滤池、反冲洗装置依序连接，药剂投加装置分别与澄清池、滤池连接;澄清池中心设导流反应筒，一侧设进水管，与导流反应筒连通，导流反应筒下方安装搅拌刮泥装置，澄清池底部设有排泥管，上部设有环形锯齿形溢流堰，与澄清池上方出水管连通;滤池内设石英砂滤料层及承托层，下部设密闭格槽，滤池上部设进水管、出水管，进水管与澄清池出水管连接，滤池下方设反冲进水管、反冲进气管、反洗排水管，滤头，反冲进气管、反冲进水管与格槽连通，反洗排水管连接反冲洗装置，反冲洗装置与导流反应筒连通。本实用新型的优点：简化处理设备，出水水质好且稳定;效率高。
翻译权利要求书
1、一种石灰软化、澄清、过滤的水处理装置，其特征在于：它 包括依顺序连接的澄清池、滤池和分别与澄清池、滤池连接的药剂投 加装置;所说的澄清池中心设置导流反应筒，澄清池的一侧设置进水 管，与导流反应筒连通，导流反应筒的下方安装搅拌刮泥装置，澄清 池底部为圆锥型，设有排泥管，澄清池中央进水，其上部沿池内壁一 周设有环形锯齿形溢流堰，与澄清池上方出水管连通;所说的滤池内 设有石英砂滤料层及承托层，其下部设有密闭的格槽，滤池上部设有 进水管、出水管，进水管与澄清池出水管连接。
2、如权利要求1所述的一种石灰软化、澄清、过滤的水处理装 置，其特征在于：所说的滤池连接反冲洗装置，在滤池的下方设有反 冲进水管、反冲进气管、反洗排水管，滤头，反冲进气管、反冲进水 管均与格槽连通，反洗排水管连接反冲洗装置输入端，反冲洗装置输 出端与澄清池导流反应筒连通。
3、如权利要求1所述的一种石灰软化、澄清、过滤的水处理装 置，其特征在于：所说的药剂投加装置包括石灰筒仓、酸液罐、杀菌 剂罐、絮凝剂罐和高分子助凝剂缸，石灰筒仓、絮凝剂罐和高分子助 凝剂缸分别与导流反应筒连接，酸液罐分别连接澄清池进水管和出水 管，杀菌剂罐连接滤池出水管。
4、如权利要求1所述的一种石灰软化、澄清、过滤的水处理装 置，其特征在于：所述的石灰筒仓为全封闭结构，顶部设有除尘装置， 底部设有振动料斗，与石灰定量给料装置连接。
5、如权利要求1所述的一种石灰软化、澄清、过滤的水处理装 置，其特征在于：所说的澄清池为圆形或方形结构。
6、如权利要求1所述的一种石灰软化、澄清、过滤的水处理装 置，其特征在于：所说的滤池为方形结构。
7、如权利要求1所述的一种石灰软化、澄清、过滤的水处理装 置，其特征在于：所述的澄清池、滤池为金属结构或玻璃钢结构或钢 筋混凝土结构。
8、如权利要求1所述的一种石灰软化、澄清、过滤的水处理装 置，其特征在于：所说的滤池反冲洗供气是靠鼓风机向池内鼓入空气 实现。
说明书
一种石灰软化、澄清、过滤的水处理装置
技术领域
本实用新型属于一种水处理装置，特别涉及一种石灰软化、澄清、 过滤水处理装置，适合对市政污水处理厂出水进行深度处理的水处理 装置。
背景技术
目前，用于对市政污水处理厂出水进行深度处理的水处理装置， 处理程序相当复杂，一般包括中和池、混凝反应池、沉淀池、砂滤或 活性炭过滤、消毒等处理措施，即使如此，处理后出水水质尤其是暂 时硬度、CODcr、浊度仍不能达标或稳定达标。
发明内容
本实用新型的目的在于克服上述的缺陷，提供一种石灰软化、澄 清、过滤的水处理装置，它简化了处理设备，既可减少设备占地面积， 又可减少设备投资及运行费用;出水水质好且稳定;滤料层清洗效率 高，运行稳定，适用于市政污水处理厂出水深度处理后回用于大型循 环水补给。
本实用新型的目的是通过以下技术方案实现的：一种石灰软化、 澄清、过滤的水处理装置，其特征在于：它包括依顺序连接的澄清池、 滤池和分别与澄清池、滤池连接的药剂投加装置;所说的澄清池中心 设置导流反应筒，澄清池的一侧设置进水管，与导流反应筒连通，导 流反应筒的下方安装搅拌刮泥装置，澄清池底部为圆锥型，设有排泥 管，澄清池中央进水，其上部沿池内壁一周设有环形锯齿形溢流堰， 与澄清池上方出水管连通;所说的滤池内设有石英砂滤料层及承托 层，其下部设有密闭的格槽，滤池上部设有进水管、出水管，进水管 与澄清池出水管连接。
所说的滤池连接反冲洗装置，在滤池的下方设有反冲进水管、反 冲进气管、反洗排水管，滤头，反冲进气管、反冲进水管均与格槽连 通，反洗排水管连接反冲洗装置输入端，反冲洗装置输出端与澄清池 导流反应筒连通。
所说的药剂投加装置包括石灰筒仓、酸液罐、杀菌剂罐、絮凝剂 罐和高分子助凝剂缸，石灰筒仓、絮凝剂罐和高分子助凝剂缸分别与 导流反应筒连接，酸液罐分别连接澄清池进水管和出水管，杀菌剂罐 连接滤池出水管。
所述的石灰筒仓为全封闭结构，顶部设有除尘装置，底部设有振 动料斗，与石灰定量给料装置连接。
所述的滤池为方形结构。
所述的澄清池为圆形或方形结构。
所述的澄清池、滤池为金属结构或玻璃钢结构或钢筋混凝土结 构。
所述的滤池反冲洗供气是由鼓风机向池内鼓入空气实现。
本实用新型具有以下优点：1、简化处理设备，既可减少设备占 地面积，又可减少设备投资及运行成本;2、出水水质好且稳定;3、 石灰仓无堵塞、无泄露，实现文明生产;4、石灰乳实现定量投加;5、 澄清池效率高、无堵塞;6、滤料层清洗效率高，运行稳定，适用于 市政污水处理厂出水深度处理后回用于大型循环水补给的领域。
