申请日2007.06.19
公开(公告)日2008.07.23
IPC分类号F04C5/00; F04C15/00
摘要
本实用新型公开了一种粉碎式污水泵，旨在提供一种用于排出污水及含沙石水所用的螺旋水泵。它包括钢性钢性螺旋转子、弹性胶质螺旋定子和泵壳，钢性螺旋转子旋套在胶质螺旋转子内，胶质螺旋转子嵌套在泵壳内，钢性螺旋转子的进水端设有一齿片，泵壳内壁设有档水片，泵壳的进水端嵌套有一齿环，两者相对的端面有微间隙。本实用新型避免了污物堵塞和纤维缠绕的发生，并且扬程高，能耗低，操作简单，使用方便，工效高，经久耐用，寿命长;适用于各种污水的排灌使用。
权利要求书
1.一种粉碎式污水泵，包括钢性螺旋转子(1)、胶质螺旋定子(2)和泵 壳(3)，钢性螺旋转子(1)旋套在胶质螺旋定子(2)内，胶质螺旋 定子(2)嵌套在泵壳(3)内，泵壳(3)上设有进水口(3-1)，其特 征在于，钢性螺旋转子(1)的进水口(3-1)端设有一齿片(4)，泵 壳(3)的进水口(3-1)端嵌套有一齿环(5)，齿片(4)和齿环(5) 之间有微间隙。
2.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的齿片(4) 沿圆周方向设置有多个片齿(4-1)。
3.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的齿片(4) 沿轴向设置有多个片齿(4-2)，在齿片(4)的外侧面沿其边缘排列， 片齿(4-2)与齿片(4)的表面成凹形结构。
4.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的齿环(5) 一端面设有4-16个凸起的环齿(5-1)，环齿(5-1)设在与齿片(4) 相邻的一面，两齿之间的齿环上设有环孔(5-2)。
5.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的齿环(5) 的内环上设有4-16个向中心辐射的辐射齿(5-3)，辐射齿(5-3)上 设有环孔(5-4)。
6.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的齿片(4) 中心处设有一与钢性螺旋转子(1)轴径相同的圆孔(4-3)，连接在钢 性螺旋转子(1)的轴上。
7.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的齿环(5) 与泵壳(3)连接。
8.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的齿片(4) 的直径小于齿环(5)的外径，并大于齿环(5)的内径。
9.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的胶质螺旋 定子(2)为弹性胶质螺旋定子。
10.根据权利要求1所述的粉碎式污水泵，其特征在于，所述的泵壳(3) 内壁设有轴向倾斜挡水片(3-3)和径向档水片(3-4)。
说明书
粉碎式污水泵
所属技术领域
本实用新型涉及一种水泵，尤其是用于抽排含纤维异物和沙石的污水 所用的螺旋水泵，属于机械技术领域。
背景技术
目前，各种水泵品种繁多，螺旋泵因其扬程高、能耗低也被广泛使 用，但在用于抽排含纤维异物和沙石的污水时，由于污水中的纤维异物易 缠绕螺旋泵的金属转子，纤维异物和沙石易划坏橡胶螺旋定子和金属转 子，纤维异物和沙石都易堵塞在金属转子和橡胶螺旋定子之间的水道间隙 中，使螺旋泵不能抽排污水，故此类螺旋水泵只能用于清洁水或不含杂物 水的排灌，而不适用于污水的排灌。
发明内容
为了克服纤维异物和沙石缠绕、堵塞、划坏螺旋泵的技术问题，本 实用新型提供一种抽排污水不易堵塞的螺旋水泵。
本实用新型的构思是：在进口端设粉碎装置，把纤维异物和沙石粉 碎后进入钢性螺旋转子1和胶质螺旋定子2之间的间隙，防止纤维异物和 沙石在间隙中缠绕、堵塞、划坏螺旋泵。
本实用新型解决其技术问题所采用的技术方案是：

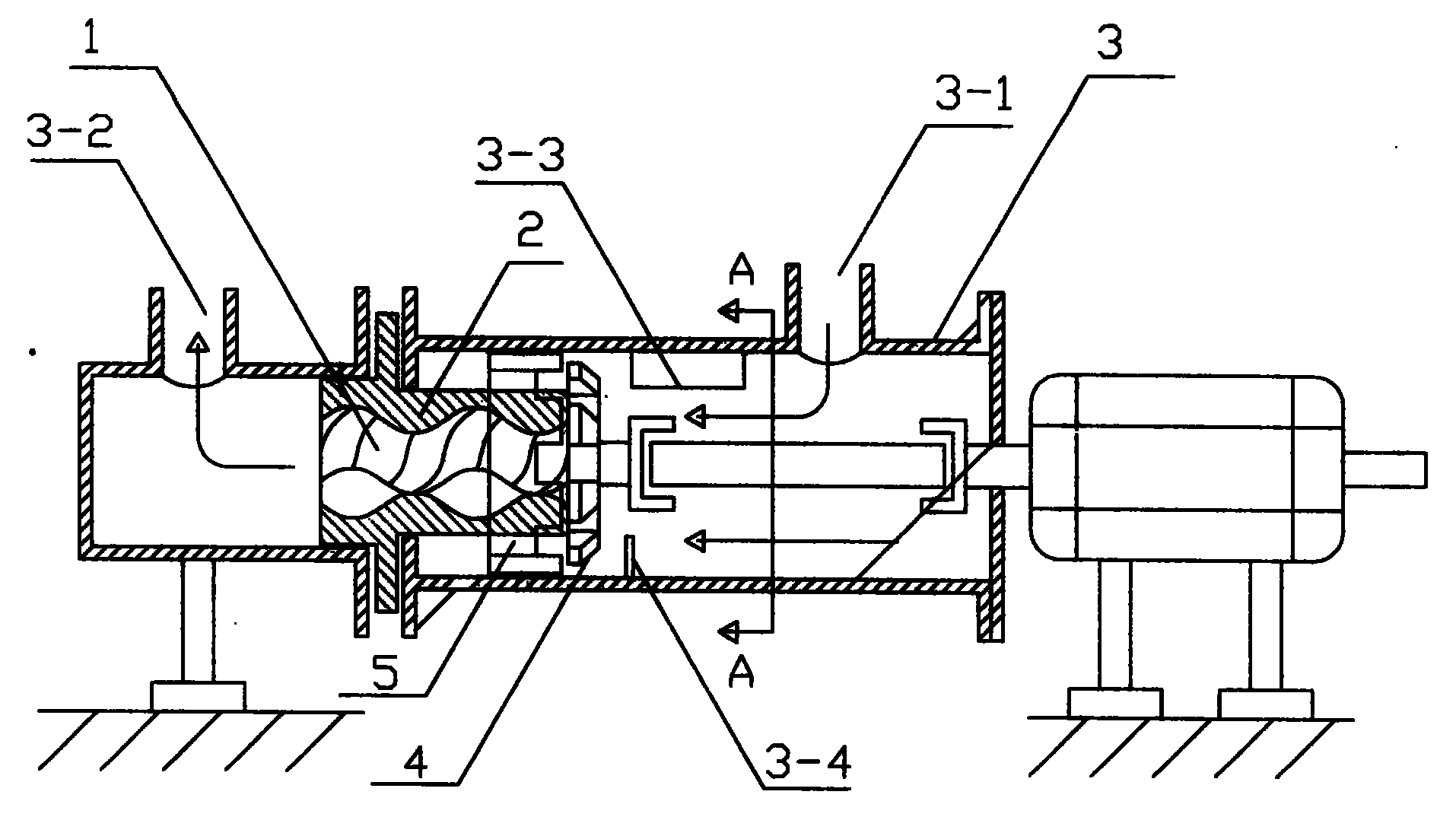

一种粉碎式污水泵，包括钢性螺旋转子1、胶质螺旋定子2和泵壳3， 钢性螺旋转子1旋套在胶质螺旋定子2内，胶质螺旋定子2嵌套在泵壳3 内，泵壳3上设有进水口3-1，水在泵壳3内，由于钢性螺旋转子1与胶 质螺旋转子2之间有间隙，泵壳3内的水被钢性螺旋转子1挤压向出水口。 钢性螺旋转子1的进水口3-1端设有一齿片4，齿片4与钢性螺旋转子1 的中心轴是同轴。泵壳3的进水口3-1端嵌套有一齿环5，齿环5上的环 齿5-1设在与齿片4相临的一面，齿片4和齿环5之间有微间隙。进水口 3-1中的污水如有纤维异物和沙石，在齿片4和齿环5之间的微间隙处被 剪切、粉碎成细小颗粒，就可防止纤维异物和沙石缠绕、堵塞、划坏螺旋 泵。
水泵工作时，电机带动钢性螺旋转子1转动，由其推动将进水口3-1 进入泵内的污水排向出水口3-2，在胶质螺旋定子2的进水端的齿片4与 其连接为一体并与其同轴转动，污水中的杂物及纤维在齿片4与齿环5 相对转动的作用下被剪切为较小的颗粒，而不至堵塞水流通道及缠绕螺纹 转子1，使其随同水流被共同排出。
齿片4的齿可有各种结构：齿片4沿圆周方向设置有2-12个片齿 4-1，如图4-6;片齿4-2还可以是沿轴向设置，在齿片4的外侧面沿其 边缘排列，片齿4-2与齿片4的表面成凹形结构，如图7-9。
齿环5可以是一端面设有4-16个凸起的环齿5-1，两环齿5-1之间 设有环孔5-2，如图10、11;齿环5还可以是的内环设有4-16个向中心 辐射的辐射齿5-3，辐射齿5-3上设有环孔5-4，如图13、14。
齿片4与钢性螺旋转子1可以是一次铸成的一体结构，也可以是先制 成齿片4，而后连接固定在钢性螺旋转子1上，这种齿片4中心处设有一 与钢性螺旋转子1轴径相同的圆孔4-3，连接在钢性螺旋转子1的轴上。
齿环5与泵壳3可以是一次铸成的一体结构，也可以是先制成齿环5， 再把齿环5连接在泵壳3内。
齿片4的直径小于齿环5的外径，并大于齿环5的内径。这种结构是 使齿片4与齿环5之间有水通道。如果齿环5的内径太小，水就难以通过 齿片4与齿环5之间的水通道。
胶质螺旋定子2为弹性胶质螺旋定子。
为增加齿片4和齿环5之间的水通道和剪切纤维异物和沙石的功能， 齿环5上设有环孔5-2或5-4。
泵壳3进水口3-1到钢性螺旋转子1和胶质螺旋定子2之间有一蓄水 室，蓄水室中水被钢性螺旋转子1带动作单纯的旋转运动，这易使纤维异 物缠绕在钢性螺旋转子1和电机的传动轴上。在泵壳3内壁设挡水片，可 使蓄水室中的水不成单纯的旋转运动，防止纤维异物缠绕在钢性螺旋转子 1和电机的传动轴上。挡水片可设计成轴向倾斜钢片3-3和径向钢片3-4 等各种可改变水成单纯的旋转运动的结构。
水泵工作时，电机带动钢性螺旋转子1转动，由其推动将进水口3-1 进入泵内的污水排向出水口3-2，在胶质螺旋定子2的进水端的齿片4与 其连接为一体并与其同轴转动，污水中的杂物及纤维在齿片4与齿环5 相对转动的作用下被剪切为较小的颗粒，而不至堵塞水流通道及缠绕螺纹 转子1，使其随同水流被共同排出。
本实用新型的有益效果是，由于采用齿片4与齿环5的相对转动， 污水中所含杂物及纤维在其间被粉碎，避免了堵塞及缠绕现象的发生，减 轻了污物对弹性胶质螺旋定子2和钢性螺旋转子1的磨损。本实用新型粉 碎式污水泵能抽排有纤维异物和沙石的污水，比普通螺旋泵抽排污水的效 率高、不易缠绕、堵塞、划坏螺旋泵;适用于各种污水及含杂物废水的排 灌，如城市中各种设施中的污水的排灌，也可用于农田或沟渠中含沙石或 杂物水的排灌。
