申请日2007.06.20
公开(公告)日2008.05.07
IPC分类号C02F1/28
摘要
一种密封盖，包括有加料口盖和卸料口盖;加料口盖结构为：一拱形面板固定在上法兰盘上，上法兰盘边缘分布固定螺栓开口;与固定螺栓开口垂直对应的围槛外侧固定有复数对支撑板，每对支撑板上安装有一旋紧螺杆;该旋紧螺杆的一端为中空环状，另一端为外螺纹;固定销穿过支撑板的贯孔和旋紧螺杆的环，旋紧螺杆的外螺纹与扳把旋紧螺栓结合;卸料口盖包括：一平面板固定在下法兰盘上，平面板沿着下法兰盘边缘分布有固定螺栓开口;与固定螺栓开口垂直对应的围槛外侧固定有复数支撑板，每对支撑板中间安装有一旋紧螺杆;该旋紧螺杆的一端为中空环状，另一端为外螺纹;固定销穿过支撑板的贯孔和旋紧螺杆的环，旋紧螺杆的外螺纹与扳把旋紧螺栓结合。
权利要求书
1.一种采用活性焦处理废水、污水设备的密封盖，包括有加料口盖 和卸料口盖，加料口盖置于设备的上部，卸料口盖置于设备的底部;其特 征在于：
加料口盖结构为：
一拱形面板，固定在上法兰盘上，拱形面板内侧面固定有十字型加强 板，上法兰盘内侧周遭开设有槽，槽内镶嵌和粘接有密封条;
沿着上法兰盘边缘分布固定螺栓开口，拱形面板的一端固定有一把 手，拱形面板的另一端与围槛外侧通过铰链连接;
围槛的顶端与固定在加料口的下法兰盘固定连接;
与上法兰盘的固定螺栓开口垂直对应的围槛外侧固定有复数对支撑 板，每对支撑板上同轴地开设有贯孔，每对支撑板中间安装有一旋紧螺杆; 该旋紧螺杆的一端为中空的环状，另一端具有外螺纹;
一固定销穿过支撑板的贯孔和旋紧螺杆一端的环，将旋紧螺杆固定在 支撑板上;旋紧螺杆另一端的外螺纹与扳把旋紧螺栓结合;
卸料口盖包括：
一平面板，固定在下法兰盘上，平面板内侧面焊接有十字型加强板， 平面板沿着下法兰盘边缘分布有固定螺栓开口，平面板底面的一端焊有把 手，平面板底面的另一端与围槛外侧通过铰链连接;
围槛的顶端与固定在卸料口的上法兰盘连接，上法兰盘底面周遭开设 有槽，槽内镶嵌和粘接有密封条;
与下法兰盘的固定螺栓开口垂直对应的围槛外侧固定有复数支撑板， 每对支撑板上同轴地开设有贯孔，每对支撑板中间安装有一旋紧螺杆;该 旋紧螺杆的一端为中空的环状，另一端具有外螺纹;
一固定销穿过支撑板的贯孔和旋紧螺杆一端的环，将旋紧螺杆固定在 支撑板上;旋紧螺杆另一端的外螺纹与扳把旋紧螺栓结合。
2.如权利要求1所述的密封盖，其特征在于，加料口盖中上法兰盘 边缘的固定螺栓开口为均匀分布。
3.如权利要求1所述的密封盖，其特征在于，加料口盖中拱形面板 与上法兰盘之间焊接固定。
4.如权利要求1所述的密封盖，其特征在于，加料口盖中拱形面板 内侧面与十字型加强板之间焊接固定。
5.如权利要求1所述的密封盖，其特征在于，卸料口盖中下法兰盘 边缘的固定螺栓开口为均匀分布。
6.如权利要求1所述的密封盖，其特征在于，卸料口盖中平面板焊 接在下法兰盘上。
7.如权利要求1所述的密封盖，其特征在于，卸料口盖中平面板内 侧面与十字型加强板之间焊接固定。
8.如权利要求1所述的密封盖，其特征在于，加料口盖与卸料口盖 的铰链上开有固定孔。
9.如权利要求1所述的密封盖，其特征在于，加料口盖与卸料口盖 的旋紧螺杆的末端安装有防脱片。
说明书
一种采用活性焦处理废水、污水设备的密封盖
技术领域
本实用新型属于一种废水、污水处理设备，特别涉及一种采用活性焦 处理废水、污水设备的密封盖
背景技术
目前常用的采用活性焦处理工业废水、城市污水的设备，在处理工业 废水、城市污水的时候，需要经常通过设备的加料口将活性焦加入到设备 里面，或将设备里面的活性焦通过设备的排料口排出，因此要求该设备的 加料口和排料口有方便开启的盖;设备运行时，水以0.15Mpa的压力，通 过进水管道进入到设备里面，因此要求设备的加料口和卸料口的密封盖能 够承受0.15Mpa的压力，并且能够避免加料口和排料口的盖漏水。有关用 于上述设备的加料口和排料口的密封盖，既能方便开启，又能够承受一定 的压力，同时又能够避免漏水，至今未见报道。
实用新型内容
本实用新型的目的在于提供一种采用活性焦处理废水、污水设备的密 封盖，以达到既能方便开启，又能够承受一定的压力，同时又能够避免漏 水的效果。

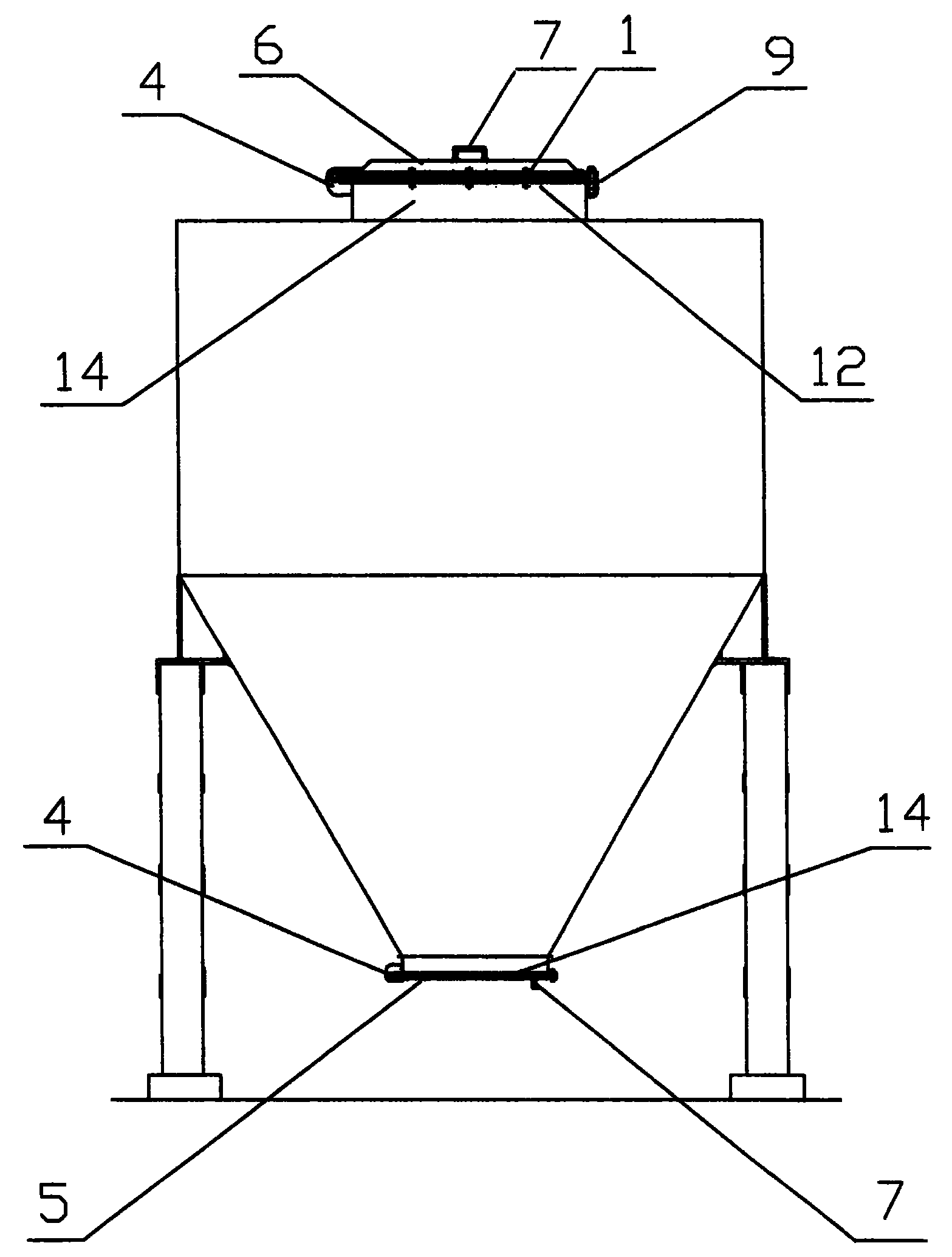

为实现上述目的，本实用新型提供的采用活性焦处理废水、污水设备 的密封盖，包括有加料口盖和卸料口盖，加料口盖置于设备的上部，卸料 口盖置于设备的底部;其中：
加料口盖结构为：
一拱形面板，固定在上法兰盘上，拱形面板内侧面固定有十字型加强 板，上法兰盘内侧周遭开设有槽，槽内镶嵌和粘接有密封条;
沿着上法兰盘边缘分布固定螺栓开口，拱形面板的一端固定有一把 手，拱形面板的另一端与围槛外侧通过铰链连接;
围槛的顶端与固定在加料口的下法兰盘固定连接;
与上法兰盘的固定螺栓开口垂直对应的围槛外侧固定有复数对支撑 板，每对支撑板上同轴地开设有贯孔，每对支撑板中间安装有一旋紧螺杆; 该旋紧螺杆的一端为中空的环状，另一端具有外螺纹;
一固定销穿过支撑板的贯孔和旋紧螺杆一端的环，将旋紧螺杆固定在 支撑板上;旋紧螺杆另一端的外螺纹与扳把旋紧螺栓结合;
卸料口盖包括：
一平面板，固定在下法兰盘上，平面板内侧面焊接有十字型加强板， 平面板边缘分布有固定螺栓开口，平面板底面的一端焊有把手，平面板底 面的另一端与围槛外侧通过铰链连接;
围槛的顶端固定在卸料口上，围槛的下端与上法兰盘焊接，上法兰盘 底面周遭开设有槽，槽内镶嵌和粘接有密封条;
与上法兰盘的固定螺栓开口垂直对应的围槛外侧固定有复数支撑板， 每对支撑板上同轴地开设有贯孔，每对支撑板中间安装有一旋紧螺杆;该 旋紧螺杆的一端为中空的环状，另一端具有外螺纹;
一固定销穿过支撑板的贯孔和旋紧螺杆一端的环，将旋紧螺杆固定在 支撑板上;旋紧螺杆另一端的外螺纹与扳把旋紧螺栓结合。
所述的密封盖，其中，加料口盖中上法兰盘边缘的固定螺栓开口为均 匀分布。
所述的密封盖，其中，加料口盖中拱形面板与上法兰盘之间焊接固定。
所述的密封盖，其中，加料口盖中拱形面板内侧面与十字型加强板之 间焊接固定。
所述的密封盖，其中，卸料口盖中平面板边缘的固定螺栓开口为均匀 分布。
所述的密封盖，其中，卸料口盖中平面板边缘的固定螺栓开口为均匀 分布。
所述的密封盖，其中，卸料口盖中平面板内侧面与十字型加强板之间 焊接固定。
所述的密封盖，其中，卸料口盖围槛的下沿与上法兰盘焊接。
所述的密封盖，其中，加料口盖与卸料口盖的铰链上开有固定孔。
所述的密封盖，其中，加料口盖与卸料口盖的旋紧螺杆的末端安装有 防脱片。
由本实用新提供的密封盖，其加料口盖和卸料口盖在使用时，既能方 便开启和关闭，又能够承受一定的压力，同时又能够避免漏水，确实可以 达到本实用新型的预期目的。
