申请日2007.01.17
公开(公告)日2008.01.23
IPC分类号C02F1/00; C02F3/00
摘要
本实用新型涉及一种防止转动的拱形地埋式化粪污水处理池，包括通过加强圈相互连接各个球形拱面组成的球面拱形结构的壳体，在每个球形拱面的中间位置有一切面，所述的“在每个球形拱面的中间位置有一切面”是指球形拱面由沿球形拱面中间位置的圆柱体和圆柱体两侧的球形体连接组成或是指沿球形拱面底部中间位置切去一球面后，在球形拱面底部为一球台，具有结构简单、安装施工方便、安全可靠、稳定性好的优点。
权利要求书
1.一种防止转动的拱形地埋式化粪污水处理池，包括通过加强圈(2) 相互连接各个球形拱面(3)组成的球面拱形结构的壳体(1)，其特征在于： 在每个球形拱面(3)的中间位置有一切面(4)。

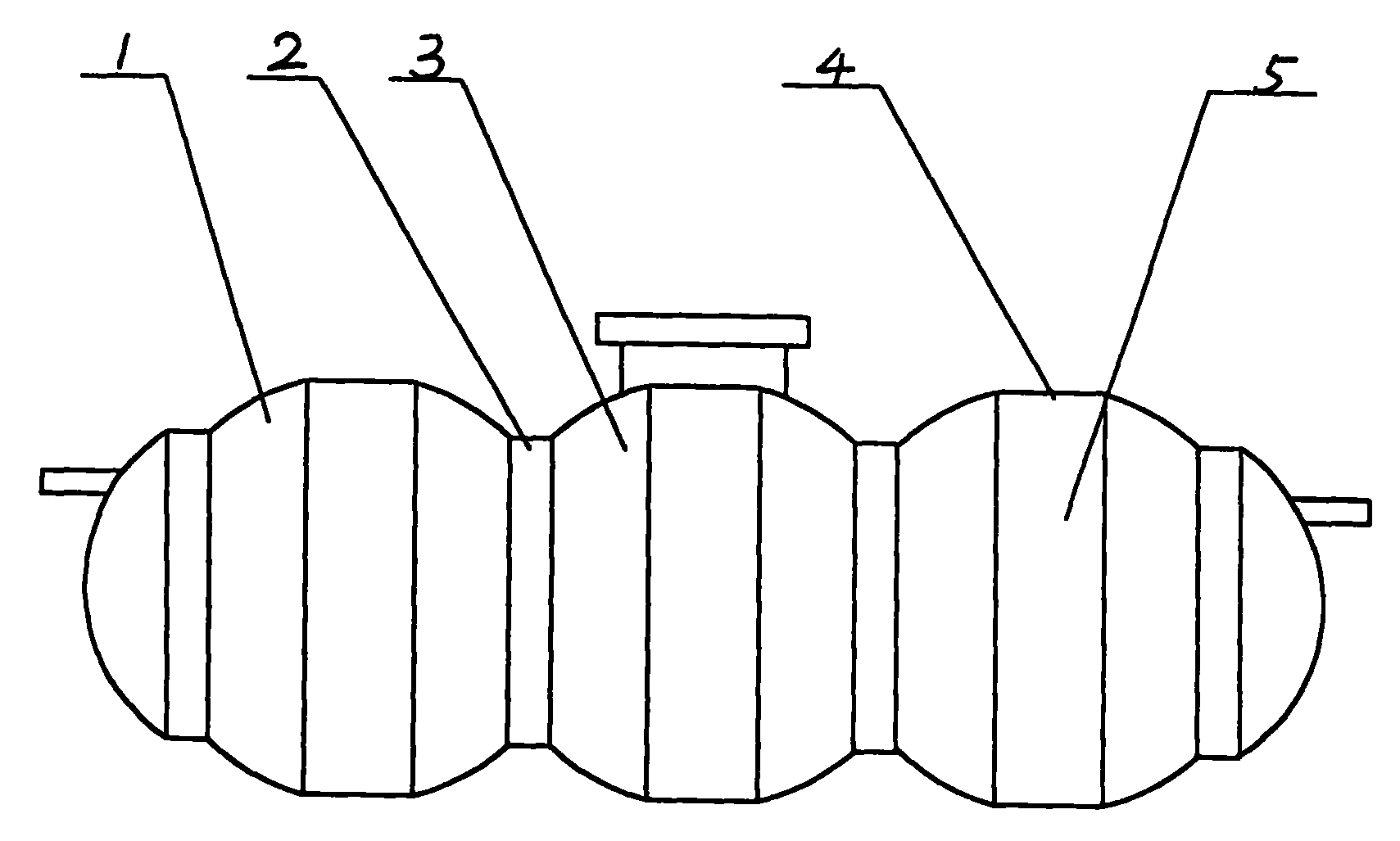

2.根据权利要求1所述的防止转动的拱形地埋式化粪污水处理池，其特 征在于：所述的切面(4)是指球形拱面由沿球形拱面(3)中间位置的圆柱 体(5)和圆柱体两侧的球形体连接组成。
3.根据权利要求1所述的防止转动的拱形地埋式化粪污水处理池，其特 征在于：所述的切面(4)是指沿球形拱面(3)底部中间位置切去一球面后， 在球形拱面底部为一球台(6)。
说明书
防止转动的拱形地埋式化粪污水处理池
所属技术领域：
本实用新型涉及一种污水处理池，尤其是涉及一种防止转动的拱形地埋式 化粪污水处理池。
背景技术：
地埋式化粪污水处理池埋设于建筑物的底部或周边位置的地下，不另占地 表面积，具有操作简单、施工方便的优点，尤其是申请人申请的专利申请号为 “200520018453.3”、发明名称为《地埋式化粪污水处理池》克服了现有地埋式 化粪污水处理池的圆形和方形结构在使用过程中承受压力小、造价高、容易被 压变形、破碎和泄漏的缺陷，该发明通过其球面圆拱形结构较好地解决了上述 问题，但是这种结构在安装和施工过程中，因其是球面圆拱形结构而存在着容 易滚动的缺陷。
实用新型内容：
本实用新型的目的在于针对上述不足而提供一种在安装施工过程中防止带 球面圆拱形结构的地埋式化粪污水处理池转动的拱形地埋式化粪污水处理池。
本实用新型的技术方案是这样实现的：包括通过加强圈相互连接各个球形 拱面组成的球面拱形结构的壳体，在每个球形拱面的中间位置有一切面。
所述的“在每个球形拱面的中间位置有一切面”是指球形拱面由沿球形拱 面中间位置的圆柱体和圆柱体两侧的球形体连接组成。
所述的“在每个球形拱面的中间位置有一切面”是指沿球形拱面底部中间 位置切去一球面后，在球形拱面底部为一球台。
本实用新型具有结构简单、安装施工方便、安全可靠、稳定性好的优点。
