申请日2006.12.31
公开(公告)日2008.01.16
IPC分类号C02F9/04; C02F1/78; C01B13/10
摘要
本实用新型提供了一种废水处理及循环利用装置，主要由用水器具，用水器具排水管，第一、二、三过滤池，提升水泵，回用水储水缸水泵，臭氧发生罐等组成。它是将医院、宾馆洗衣时的第一次排水，洗餐具的第二次排水，通过沉淀过滤、消毒，使之达到生活用水标准，再回用到上述的用水器具中使用，循环多次。这种废水处理及循环使用装置，把水资源的一次使用为循环多次使用，大大节约了水资源，基本上实现零排放，减少了对环境的污染，经过过滤消毒，回用水水质得到了保证，非常适合医院、宾馆、饭店等商业用水单位使用。
权利要求书

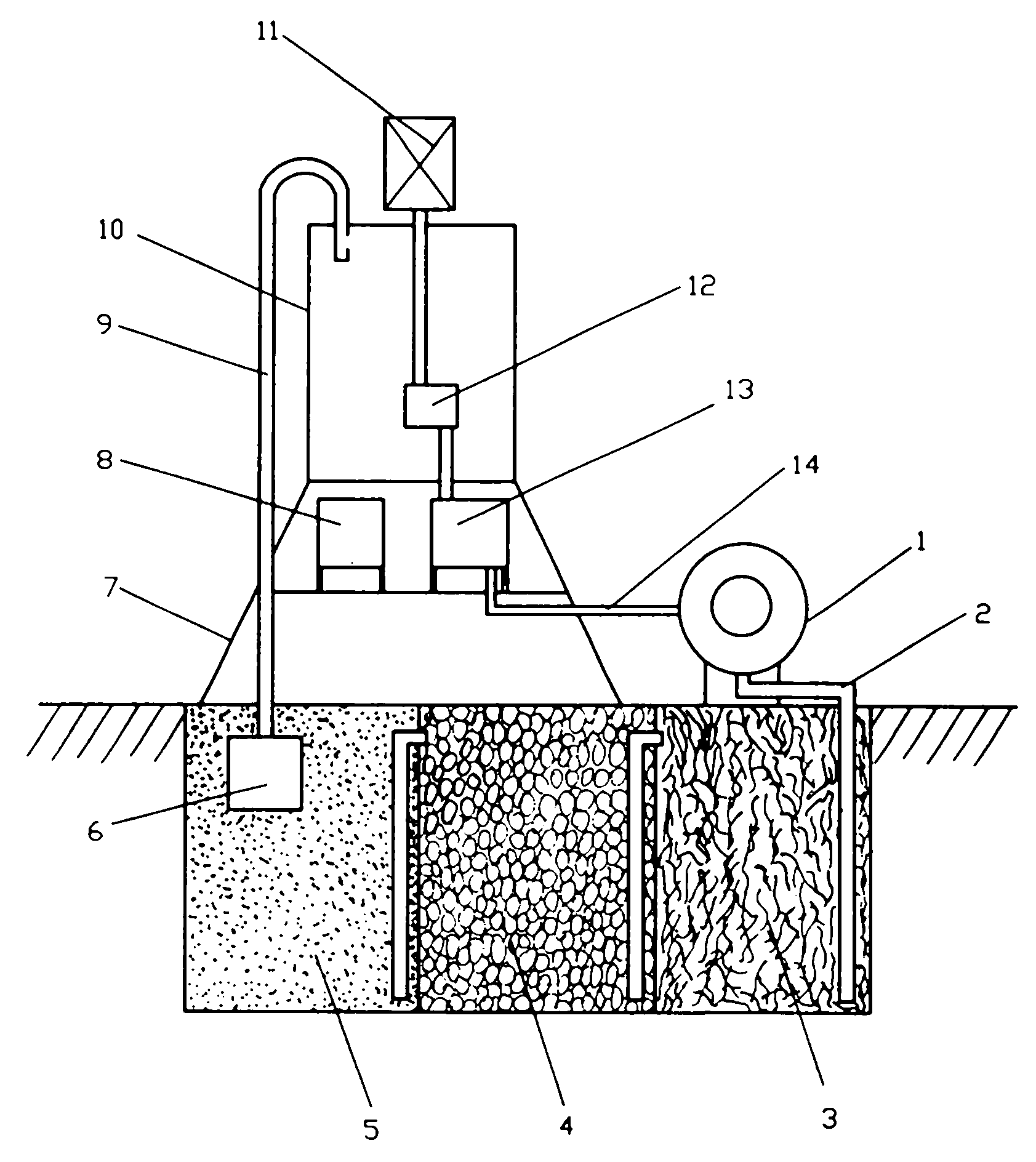

1.一种废水处理及循环利用装置，其特征是：它主要由用水器具(1)用 水器具排水管(2)、第一、二、三过滤池(3、4、5)，提升水泵(6)、回用水 储水缸支架(7)、电器箱(8)、提升水管(9)、回用水储水缸(10)、电机(11)、 储水缸(10)内的水泵(12)、臭氧发生罐(13)、用水器具进水管道(14)组 成，用水器具(1)的出水管(2)插入第一过滤池(3)的底部，第一过滤池(3) 的出水管插入第二过滤池(4)底部，第二过滤池(4)的出水管插入第三过滤 池(5)的底部，提升水泵(6)设置在第三过滤池(5)内，内提升水管(9) 和回用水储水缸(10)连通，回用水储水缸(10)设置在高于用水器具(1)的 支架(7)上，储水缸(10)的上外部设置电机(11)，驱动水泵(12)将水压 入臭氧发生器罐(13)内，臭氧发生器(13)的出水管和用水器具(1)的进水 管(14)连通。
2.根据权利要求1所述的一种废水处理及循环利用装置，其特征是：所述 的第一过滤池(3)的过滤材料为竹纤维，第二过滤池(4)的过滤材料为粗竹 炭颗粒，第三过滤池(5)的过滤材料为细竹炭颗粒。
说明书
一种废水处理及循环利用装置
技术领域：
本实用新型涉及废水处理装置，具体是一种废水处理及循环利用装置。
背景技术：
目前，医院、宾馆、饭店等商业用水单位使用过的废水大都使用一次后就 排入城市污水管道，这样使用，对水资源的浪费很大。
实用新型内容：
本实用新型的目的是提从供一种能节约水资源的废水处理及循环利用装 置。
本实用新型的目的通过如下技术方案来实现：
本实新型包括用水器具、过滤池、水泵、回用水储水缸、连接用水器具、 池、缸的管道、臭氧发生器罐、电器箱等。3个过滤池并排设置在用水器具的 下方，用水器具的出水管通到第一过滤池的底部，第一滤池上部的出水管通到 第二过滤池的底部，第二滤池上部的出水管通到第三滤池的底部，第三滤池的 中上部设置提升水泵提升水泵的出水管与设置在高于用水器具支架上的回用 水储水缸连通，回用水储水缸内设置水泵，将水泵入臭氧发生器罐内，臭氧发 生器罐的出水管与用水器具的进水管连通。
所述的第一过滤池以竹纤维作过滤材料。
所述的第二滤池以粗颗粒竹炭作过滤材料。
所述的第三滤池以细颗粒竹炭作过滤材料。
电器箱提供装置运转的电源。
废水处理及循环使用装置的工作过程是：
洗衣机的第一次排水、洗餐具的第二次排水等用水器具的排水排入第一过 滤池，经第一池过滤后进入第二池底部，经第二池过滤后进入第三池底部，经 第三过滤池过滤的水已达到回用水标准，这时经设置在第三滤池中的提升水泵 将水提升到回用水储水缸中，再经储水缸中的泵将水压入臭氧发生器消毒罐消 毒，消毒过的水再进入用水设备中再次使用。
这样废水经处理后可以循环使用很多次。
本实用新型的优点在于：变商业用水一次使用为多次使用，节约水资源， 基本上实现了零排放，对环境无污染;第三，用水经过臭氧消毒，多级过滤， 除色，保证了用水水质。非常适合饭店、宾馆、医院等商业用水单位使用。
