申请日2007.07.12
公开(公告)日2009.08.12
IPC分类号C02F9/14; C02F103/28
摘要
本发明涉及一种熟料造纸废水物化循环、生化处理零排放工艺，它由物化处理工序和生化处理工序组成，其特征在于：物化处理工序中的纸机白水和打浆洗浆废水经物化处理后少部分进入生化处理工序中的予沉池，物化处理工序中的纸机白水和打浆洗浆废水经物化处理工序的白水沉沙塔排沙和打浆洗浆竖流沉淀池排浆带出的废水进入生化处理工序中的泥沙浓缩池，经生化处理工序处理后的废水回收循环利用。它是一种运行费用非常低、工程投资小、处理效果好，可实现真正零排放的造纸废水处理工艺。
权利要求书
1、一种物化循环、生化处理熟料造纸废水零排放工艺，它由物化处理工序 和生化处理工序组成，其特征在于：物化处理工序中的纸机白水和打浆洗浆废水经物化处理后少部分进入生化处理工序中的予沉池，物化处理工序中的纸机 白水和打浆洗浆废水经物化处理工序的白水沉沙塔排沙和打浆洗浆竖流沉淀池 排浆带出的废水进入生化处理工序中的泥沙浓缩池，经生化处理工序处理后的 废水回收循环利用;
所述的物化处理工序由纸机白水和打浆洗浆废水处理工序组成，纸机白水 处理工序是指纸机白水进入白水储水池后由泵将其打入白水沉沙塔，经白水沉 沙塔处理后进入白水竖流沉淀池，由白水竖流沉淀池处理的水大部分送入回用 纸机，一少部分进入生化处理工序中的予沉池，从白水沉沙塔排出的泥沙进入 生化处理工序中的泥沙浓缩池，白水竖流沉淀池排出的纸浆进入抄纸工段;打 浆洗浆废水处理工序是指打浆洗浆废水进入打浆洗浆储水池后由泵将其打入打 浆洗浆竖流沉淀池，经打浆洗浆竖流沉淀池处理后大部分送入打浆池和洗浆池， 一少部分进入生化处理工序中的予沉池，从打浆洗浆竖流沉淀池排出的泥浆进 入生化处理工序中的泥沙浓缩池;所述的生化处理工序是指物化工序排出的一 少部分白水和一少部分打浆洗浆废水进入生化处理工序的予沉池;白水沉沙塔 排沙和打浆洗浆竖流沉淀池排浆带出的废水进入泥沙浓缩池后溢流进入调节 池，再由污水泵提升进入予沉池中，在予沉池分离悬浮物后进入厌氧反应器中， 在厌氧反应器中去除有机污染物、盐分、二次胶粘物和阴离子垃圾，然后经过 中间沉淀池分离厌氧污泥和水后，水进入接触氧化池中，在好氧微生物的作用 下使水达到彻底净化;然后，经过二沉池分离污泥和水，水重新回到纸机上继 续使用。
说明书
熟料造纸废水物化循环、生化处理零排放工艺
一、技术领域：
本发明涉及一种造纸废水处理工艺，是一种物化循环、生化处理——熟料 造纸废水零排放处理工艺。
二、背景技术：
现在的熟料造纸废水处理工艺主要有：加药混凝、沉淀、接触氧化、二沉 淀池、排放;加药混凝、气浮、接触氧化、二沉淀池、过滤、回用。这种废水 处理工艺是将熟料造纸工程中产生的纸机白水进入打浆工段，而排出的废水是 洗浆工段排出的洗浆废水，废水首先加絮凝剂，使废水中的悬浮物凝聚，通过 沉淀或气浮的方式去除;然后废水进入接触氧化池，通过好氧微生物膜的作用 分解水中的有机污染物，通过二沉池分离脱落的污泥和水即可实现达标排放。 这种工艺废水处理量大(每吨纸排放60吨废水)，工程投资大;投加絮凝剂、 运行费用高，处理后每吨废水的费用约为1.3元。
现在还有一些熟料造纸废水零排放工艺它是通过：
(1)短程循环法：白水、沉淀、回用白水;打浆洗浆水、除沙、回用打浆 洗浆。这种废水处理工艺是将熟料造纸过程中产生的纸机白水经过沉沙器除去 水中的泥沙，然后再经过沉淀池分离出悬浮物，排出的水回到纸机上继续当白 水使用。将打浆和洗浆排出的废水经过除沙塔除去泥沙后，使携带纸浆纤维的 水回到打浆池和洗浆池中继续使用。从而实现废水的零排放。此工艺将熟料造 纸过程中的水分类处理回用，实现了零排放，处理费用也很低，工程投资也比 较小。但是，该工艺存在着缺陷：1、废水中有机污染物、盐分(主要是Ca2+)、 二次胶粘物和阴离子垃圾等污染物会随着循环次数的增多浓度越来越高，从而 对纸的质量产生影响。2、随着水的循环使用，水的温度会逐渐升高，使厌氧菌 繁殖，使水发臭、变质。3、水不能实现无限期循环。
(2)生化循环法：加药混凝、沉淀、厌氧反应器、中间沉淀、接触氧化 池、二沉池、回用。这种废水处理工艺是将造纸过程中产生的纸机白水进入打 浆洗浆工段，而排出的废水是洗浆工段排出的洗浆废水，废水首先加絮凝剂， 使废水中的悬浮物凝聚，通过沉淀或气浮的方式去除;然后水进入厌氧反应器， 在厌氧反应器中由于厌氧菌的生理作用将废水中有机污染物、盐分(主要是 Ca2+)、二次胶粘物和阴离子垃圾等污染物分解为CH4、CO2和VFA等，从厌氧反应 器流出的水经过中间沉淀池分离厌氧污泥和水，水进入接触氧化池中在接触氧 化池中水中剩余的有机污染物被好氧微生物彻底分解为CO2和H2O。水得到净化。 此废水处理工艺可以将废水中的有机污染物、盐分(主要是Ca2+)、二次胶粘物 和阴离子垃圾等污染物彻底去除，可以实现废水的无限期循环，真正实现废水 的零排放。但是，此工艺处理的水量大，工程投资大，废水处理运行费用高。
三、发明内容
本发明的目的在于克服现有技术的不足，提供一种工艺简单、处理效果好、 设备投资小、运行成本低的熟料造纸废水物化循环、生化处理零排放工艺。
本发明的目的可以通过下述的技术方案来实现：
一种熟料造纸废水物化循环、生化处理零排放工艺，它由物化处理工序和 生化处理工序组成。物化处理工序中的纸机白水和打浆洗浆废水经物化处理后 少部分进入生化处理工序中的予沉池，物化处理工序中的纸机白水和打浆洗浆 废水经物化处理工序的白水沉沙塔排沙和打浆洗浆竖流沉淀池排浆带出的废水 进入生化处理工序中的泥沙浓缩池，经生化处理工序处理后的废水回收循环利 用。
所述的物化处理工序由纸机白水和打浆洗浆废水处理工序组成，纸机白水 处理工序是指纸机白水进入纸机白水储水池后由泵将其打入白水沉沙塔，经白 水沉沙塔处理后进入白水竖流沉淀池，由白水竖流沉淀池处理的水大部分送入 回用纸机，一少部分进入生化处理工序中的予沉池，从白水沉沙塔排出的泥沙 进入生化处理工序中的泥沙浓缩池，白水竖流沉淀池排出的纸浆进入抄纸工段; 打浆洗浆废水处理工序是指打浆洗浆废水进入打浆洗浆储水池后由泵将其打入 打浆洗浆竖流沉淀池，经打浆洗浆竖流沉淀池处理后大部分送入打浆池和洗浆 池，一少部分进入生化处理工序中的予沉池，从打浆洗浆竖流沉淀池排出的泥 浆进入生化处理工序中的泥沙浓缩池;
所述的生化处理工序是指物化工序排出的一少部分白水和一少部分打浆洗 浆废水进入生化处理工序的予沉池;白水沉沙塔排沙和打浆洗浆竖流沉淀池排 浆带出的废水进入泥沙浓缩池后溢流进入调节池，再由污水泵提升进入予沉池 中，在予沉池分离悬浮物后进入厌氧反应器中，在厌氧反应器中去除有机污染 物、盐分、二次胶粘物和阴离子垃圾，然后经过中间沉淀池分离厌氧污泥和水 后，水进入接触氧化池中，在好氧微生物的作用下使水达到彻底净化;然后， 经过二沉池分离污泥和水，水重新回到纸机上继续使用。

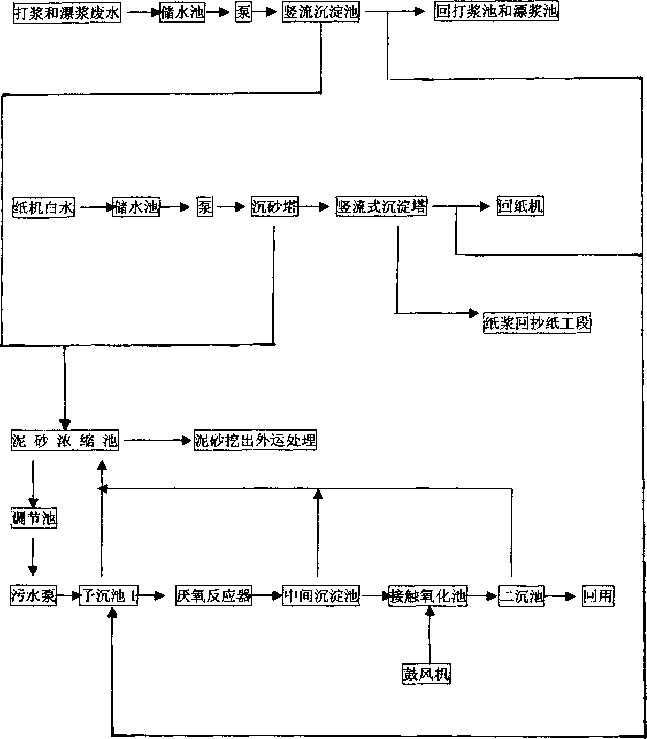

本发明物化循环、生化处理—熟料造纸废水零排放工艺的处理过程和原理 及效果是：
打浆、洗浆水→打浆洗浆竖流沉淀池→打浆和洗浆池;
白水→白水沉沙塔→白水竖流沉淀池→纸机白水;
予沉池→厌氧池→接触氧化池→回纸机;
a)不需要投加絮凝剂：
整个废水处理系统不加任何絮凝剂，运行费用非常低。
b)物化循环：
将熟料造纸废水按照废水性质分别处理，白水经过沉沙和沉淀后回纸机当 白水继续使用，并排出一少部分白水。打浆和洗浆废水经过沉淀处理后回打浆 池中继续使用，并排出一少部分废水。
c)生化处理：
排出的一少部分白水和一少部分打浆洗浆废水进入生化处理工序的予沉 池;白水沉沙塔排沙和打浆洗浆竖流沉淀池排浆带出的废水进入泥沙浓缩池后 溢流进入调节池，在由污水泵提升进入予沉池中，分离悬浮物后进入厌氧反应 器中，在厌氧反应器中去除有机污染物、盐分(主要是Ca2+)、二次胶粘物和阴 离子垃圾，然后经过中间沉淀池分离厌氧污泥和水后，水进入接触氧化池中， 在好氧微生物的作用下使水达到彻底净化;然后，经过二沉池分离污泥和水， 水重新回到纸机上继续使用。
d)工程投资小：
因物化循环系统使大部分水循环使用，使生化处理的水量很小，只需要将 每天造纸溶解于废水中的CODcr、、盐分(主要是Ca2+)、二次胶粘物和阴离子垃 圾去除即可，使生化处理系统规模只有原来的20%。工程投资降低60%。
本发明与现有技术相比具有下列优点：
1、不用使用任何絮凝剂，运行费用低。
2、按照熟料造纸产生废水的性质物化处理循环。
3、生化处理工程规模小：只需要将熟料造纸每日生产溶于水的污染物通过 厌氧、好氧等工艺分解完，即可实现水的无限期循环使用。
4、整个废水零排放工程的投资比现有的熟料造纸废水处理工程的投资降低 60%左右。
5、工程投资小、处理效果好，可实现真正零排放。
