申请日2007.06.08
公开(公告)日2008.05.14
IPC分类号F26B5/14
摘要
一种实用新型连续式污泥脱水机，属于污泥处理设备技术领域。该脱水机由驱动装置、主动齿轮、从动齿轮组成。主动齿轮的轮齿为实心体，从动齿轮的轮齿为两面开口的空心体，主动齿轮与从动齿轮啮合传动，主动齿轮由驱动装置驱动而转动，从而拔动从动齿轮转动。本实用新型具有以下优点：污泥脱水设备结构紧凑简单，易于操作控制，制造成本低，占地面积小;污泥脱水率高速度快，能耗低，可适应不同性质污泥的脱水。
权利要求书
1.一种新型连续式污泥脱水机，由驱动装置、主动齿轮、从动齿轮组成， 其特征在于：所述主动齿轮的轮齿为实心体，所述从动齿轮的轮齿为两面开 口的空心体，所述主动齿轮与从动齿轮啮合传动，主动齿轮由驱动装置驱动 而转动，从而拔动从动齿轮转动。
2.根据权利要求1所述的新型连续式污泥脱水机，其特征在于，所述主 动齿轮由驱动装置通过皮带传动主动齿轮。
3.根据权利要求1所述的新型连续式污泥脱水机，其特征在于，所述主 动齿轮的同轴心上安装有从动传动轮，所述驱动装置的转动轴上安装有主传 动轮，所述主传动轮与从传动轮啮合传动，从使主动齿轮转动。
4.根据权利要求2或3所述的新型连续式污泥脱水机，其特征在于，所 述驱动装置为电机。
5.根据权利要求4所述的新型连续式污泥脱水机，其特征在于，所述轮 齿上设置有导水槽，从齿轮上的排水孔可以渗出滤液，滤液沿着齿轮的壁流 到导水槽，防止滤液再次滴落到干污泥上。
6.根据权利要求4所述的新型连续式污泥脱水机，其特征在于，所述轮 的齿轮侧壁开设有排水通孔。
7.根据权利要求1所述的新型连续式污泥脱水机，其特征在于，所述主 动齿轮和从动齿轮分别由齿轮支架固定，所述主动齿轮的齿轮支架由水平调 节轮和垂直调节轮调整其高度。
8.根据权利要求1所述的新型连续式污泥脱水机，其特征在于，所述从 动齿轮设置有松紧螺丝。
说明书
齿轮连续式污泥脱水机
技术领域
本实用新型属于污泥处理设备技术领域，具体涉及一种利用齿轮对污泥 进行脱水的设备。
背景技术
本实用新型属于污泥处理设备技术领域，涉及一种用于污泥资源化利用 过程中的污泥脱水设备。众所周知，污水处理过程中会产生大量的污泥，其 数量占处理水量的0.3%～0.5%(以含水率为97%计)。这些污泥若不处理会成 为二次污染源。目前污泥资源化利用是污泥处理的研究方向。在污泥资源化 过程中，污泥脱水是污泥处理工艺中的一个重要环节，其目的是去除污泥中 的空隙水和毛细水、降低了污泥的含水率，为污泥的最终处置创造条件。
从理论上分析，污泥的深度脱水属于固液分离范畴，目前常见的污泥脱 水机有厢式压滤脱水机、真空带式过滤脱水机、圆盘式真空过滤脱水机、压 榨式滚筒脱水机等。厢式压滤脱水机虽然结构简单，制造技术成熟，但存在 过滤速度慢、污泥脱水率低，间歇入料，不能连续生产，生产效率较低等缺 点。真空带式过滤脱水机、圆盘式真空过滤脱水机虽具有能连续入料、连续 生产，自动卸饼，生产率高等优点，但也存在着工作稳定性差，污泥脱水率 低，适用范围有限等缺点。压榨式滚筒脱水机虽具有能连续入料、连续生产， 脱水速度快，等优点，但存在着结构复杂，造价高，维修难度大，滤布清洗 难等缺点，使推广使用受到一定限制。
实用新型内容
为了克服现有技术的不足，提供一种结构简单，制造成本低，脱水率高， 能耗低的齿轮连续式污泥脱水机。

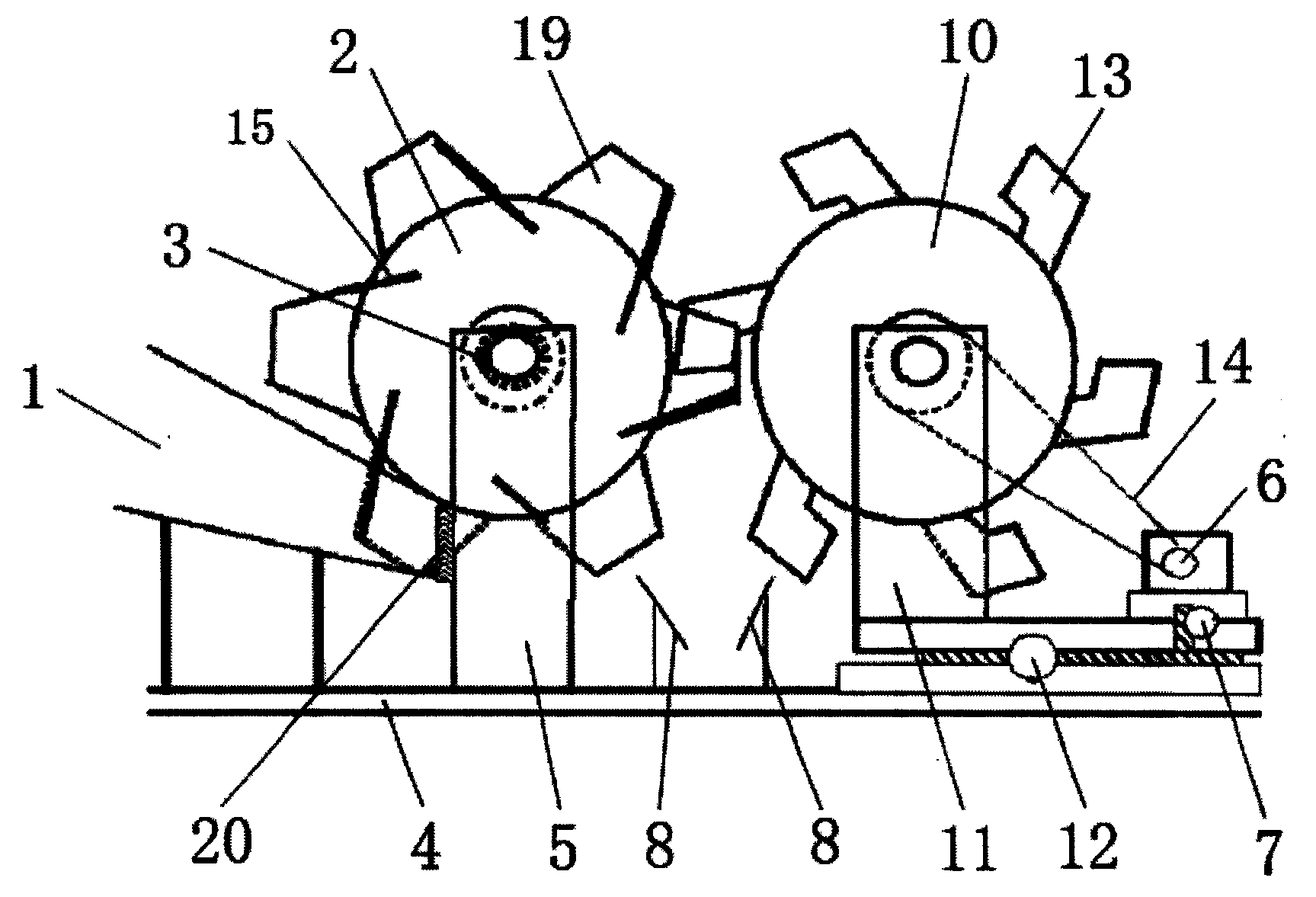

本实用新型是这样实现的：一种新型连续式污泥脱水机，由驱动装置、 主动齿轮、从动齿轮组成，所述主动齿轮的轮齿为实心体，所述从动齿轮的 轮齿为两面开口的空心体，所述主动齿轮与从动齿轮啮合传动，主动齿轮由 驱动装置驱动而转动，从而拔动从动齿轮转动。
所述主动齿轮可以由驱动装置通过皮带传动主动齿轮。
所述主动齿轮的同轴心上可以安装有从动传动轮，所述驱动装置的转动 轴上安装有主传动轮，所述主传动轮与从传动轮啮合传动，从而使主动齿轮 转动。
所述驱动装置可以为电机。
所述轮齿上可以设置有导水槽。
所述轮齿的侧壁可以开设有排水孔。
所述主动齿轮和从动齿轮可以分别由齿轮支架固定，所述主动齿轮的齿 轮支架由水平调节轮和垂直调节轮调整其高度。
所述从动齿轮可以设置有松紧螺丝。
本实用新型利用齿轮结构原理，两齿轮转动时的互相挤压将污泥脱水。 调节传动机构的转速，控制主动轮与从动轮齿轮间的间距，使污泥在脱水室 中的脱水时间可以根据污泥含水率或其他污泥的性质方便调节。不同的污泥 其可压缩性不同，要求污泥在脱水室中的挤压程度不一样。从动轮与主动轮 齿轮间的缝隙也通过调整主动轮支架平台的上下左右位置来实现。为了实现 这个目的，本实用新型在脱水机平台上装有可调整主动轮相对位置的调节轮。
本实用新型具有以下优点：污泥脱水设备结构紧凑简单，易于操作控制， 制造成本低，占地面积小。每次污泥在脱水室中的量少，形成的污泥饼薄， 水在污泥中的流动阻力小，因此污泥脱水率高速度快，能耗低。此外齿轮脱 水机的从动轮与转动轴上的松紧度可调，以适应不同性质污泥的脱水。
