申请日2006.07.21
公开(公告)日2007.12.05
IPC分类号E21B43/34
摘要
一种油田污水浮油回收装置，由浮吸器、浮体、不锈钢软管、软管接头、抽吸泵组成，其特征是：浮吸器安装在浮体上，浮吸器连接不锈钢软管和软管接头并与抽吸泵相连接。浮体漂浮在液面，调整固定浮吸器沉入液面深度，用不锈钢软管和不锈钢软管接头连接好浮油器和抽吸泵，开动抽吸泵，能将除油罐内液面积存的浮油抽吸到除油罐外，降低回注水的含油量。效果：本实用新型能完成浮油回收，不受罐内液位高低的波动限制，强制抽吸、外排，实时、主动地回收浮油。克服了人工排油的不足。
权利要求书

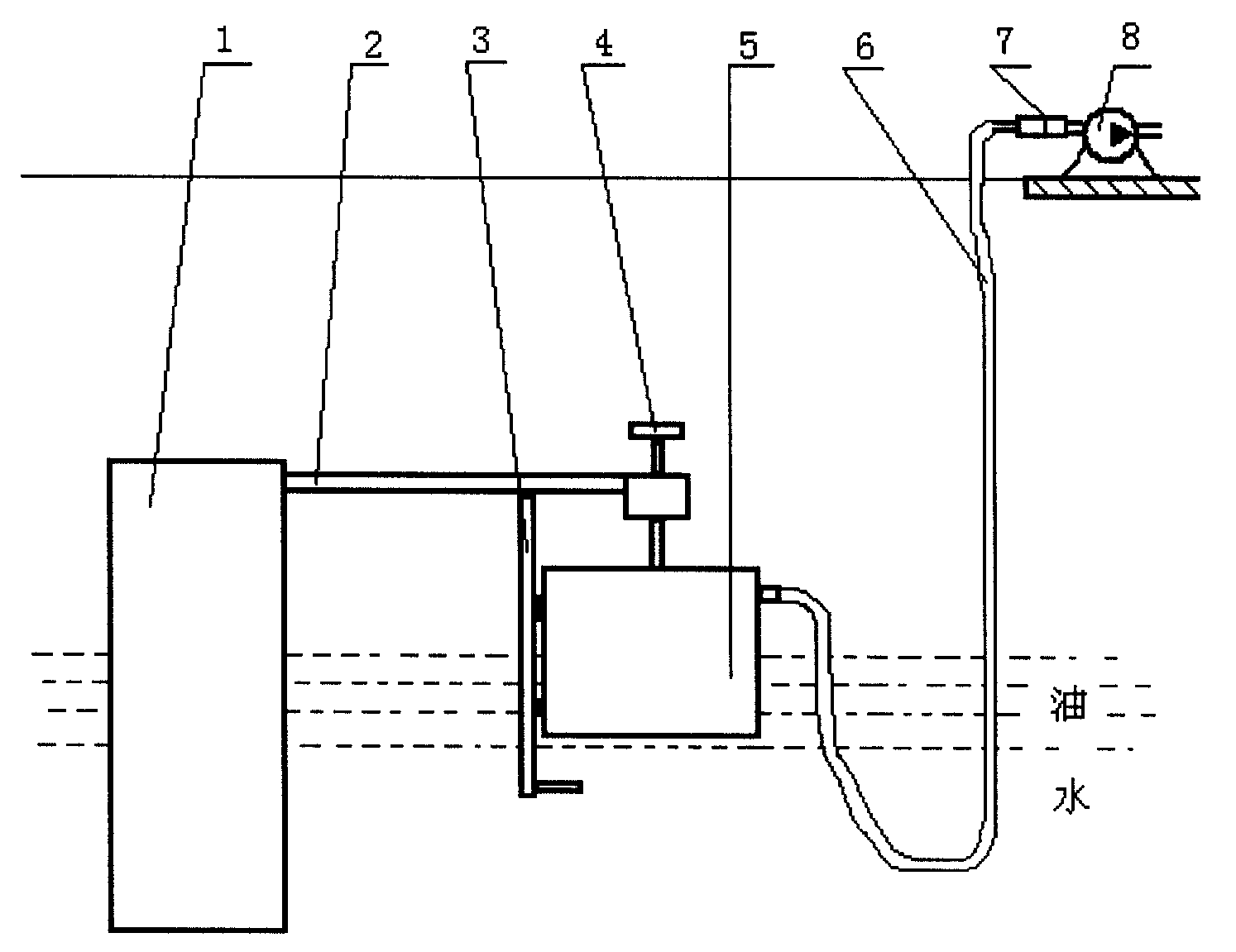

1、一种油田污水浮油回收装置，由浮吸器(5)、浮体(1)、不锈钢软 管(6)、软管接头(7)、抽吸泵(8)组成，其特征是：浮吸器(5)安装在浮 体(1)上，浮吸器(5)连接不锈钢软管(6)和软管接头(7)并与抽吸泵(8) 相连接。
2、根据权利要求1所述的油田污水浮油回收装置，其特征是：浮体 (1)采用3个圆柱形焊接密封筒，3个浮体(1)之间采用3根钢管(2)呈三 角形方式固定。
3、根据权利要求1所述的油田污水浮油回收装置，其特征是：在钢 管(2)连接处固定有升降连接器(4)和升降滑道(3)，浮吸器(5)连接在升 降连接器(4)和升降滑道(3)上。
4、根据权利要求1或2或3所述的油田污水浮油回收装置，其特征 是：所述的浮吸器(5)的功率为0.4～1.5kW，扬程28～44m，排量0.6～ 2.4m3/h。
5、根据权利要求1或2或3所述的油田污水浮油回收装置，其特征 是：不锈钢软管(6)公称直径在19～38mm之间，长度为10～15m;不锈 钢软管接头(7)公称直径19～38mm。
6、根据权利要求1或2或3所述的油田污水浮油回收装置，其特征 是：抽吸泵(8)功率为0.4～2.0kW，扬程0～50m，吸程7～12m，排量 0.6～2.4m3/h。
说明书
一种油田污水浮油回收装置
技术领域
本实用新型涉及油田污水罐中浮油回收技术领域，一种油田污水浮 油回收装置，特别是一种油田污水沉降罐内的浮油回收装置。
背景技术
目前，油田石油开采地面工艺流程中，各联合站在生产中每天都有 大量的含油污水从采出液中分离出来，并排到水区除油罐。油的密度比 水轻，罐内污水上部积存一定厚度的浮油。当液位升到罐内设计的固定 收油槽的位置，岗位员工启动油泵回收液面浮油，提高注水水质。由于 除油罐进液量不均匀，需要经常上到除油罐顶观察污油是否应当进行收 油，人工操作劳动强度大;由于岗位员工很难观察摸清浮油的厚度和液 面，在收油时间、液位抬升的高度上都是凭感觉、靠经验操作回收液面 浮油，很难保证外输水的含油量，导致回注水的水质含油量高。回注水 的水质含油量高，对注水设备和地层损伤很大。回注水长期含油量高， 甚至能堵塞注水井地层孔道。这时必须提高注水压力或进行修井作业， 才能重新往地层注水。
实用新型内容：
本实用新型的目的是提供一种油田污水浮油回收装置，能完成除油 罐内液面积存的浮油，并且该装置不受罐内液位高低的波动限制，浮吸 器能随液面高度浮动，强制抽吸浮油，具有结构简单、设备投资少、收 油效果好、节省人力、降低劳动强度、降低外输水污含油量。
本实用新型采用的技术方案是：油田污水浮油回收装置由浮吸器、 浮体、不锈钢软管、不锈钢软管接头、抽吸泵组成，浮吸器安装在浮体 上，可以使浮吸器漂浮于液面，浮吸器连接不锈钢软管和不锈钢软管接 头与抽吸泵相连接。
浮体可以采用3个圆柱形焊接密封筒，使浮吸器浮动于液面。三个 浮体之间采用3根钢管呈三角形方式固定。
浮吸器沉入液面的深度要求较严，也是浮吸器正常工作的重要条件。 为了调整固定浮吸器沉入液面深度，在钢管连接处固定有升降连接器和 升降滑道。浮吸器连接在升降连接器和升降滑道上。调整浮吸器入水深 度时，旋转升降连接器手柄，浮吸器沿着升降滑道上下移动。选择比较 适合浮吸器工作的高度，固定锁紧升降连接器，浮吸器能很好地发挥浮 吸作用。
浮吸器市场有售，一般采用的浮吸器功率为0.4～1.5kW，扬程28～ 44m，排量0.6～2.4m3/h
不锈钢软管市场有售，采用的不锈钢软管公称直径在19～38mm之间， 长度为10～15m。不锈钢软管接头市场有售，公称直径19～38mm。
抽吸泵市场有售，功率为0.4～2.0kW，扬程0～50m，吸程7～12m， 排量0～2.4m3/h。
3个浮体漂浮在液面，调整固定浮吸器沉入液面深度，用不锈钢软管 和不锈钢软管接头连接好浮油器和抽吸泵。开动抽吸泵，能将除油罐内 液面积存的浮油抽吸到除油罐外，降低回注水的含油量。
本实用新型的有益效果：从用本实用新型完成浮油回收的过程，不 难看出本实用新型，不受罐内液位高低的波动限制，强制抽吸、外排， 实时、主动地回收浮油。克服了定期将液位升到罐内设计的固定收油槽 的位置，然后启泵回收的不足。避免了较难摸清浮油的厚度，在收油时 间、液位抬升的高度上都是凭感觉、靠经验来控制的弊端。
本实用新型可以应用于海洋和大陆石油开发与采油过程中含油污水 处理、各类型污水沉降罐内浮油的自动收取领域。
