申请日2006.06.12
公开(公告)日2007.10.03
IPC分类号C02F11/00
摘要
本发明公开了一种剩余污泥处理系统，在有机性排水的活性污泥处理中，无需增设曝气槽或增强鼓风机(blower)，且在不引起处理水水质恶化的情况下，有效地处理活性曝气槽中产生的剩余污泥，并谋求剩余污泥的大幅度减容化。该剩余污泥处理系统将有机性排水的活性污泥处理中产生的剩余污泥，在次氯酸处理槽(3)中以pH值大于等于4且小于7的酸性条件下，进行次氯酸处理后使其可溶化，并回送而使其减容化。
权利要求书
1.一种剩余污泥处理方法，其特征在于包括如下工序：
从活性污泥槽或其沉淀槽中取出剩余污泥，并通过投入 通道将剩余污泥投入到次氯酸处理槽中;
相对所述剩余污泥以有效氯换算浓度为50～2000ppm的 混合比率，混合包含弱酸性次氯酸的水溶液，处理一部分或者 全部污泥;
使处理后的可溶化污泥中的残留氯浓度基本上达到非活 性范围后，进行排出或返还到活性污泥槽中。
2.根据权利要求1所述的剩余污泥处理方法，其特征在于：
在利用弱酸性次氯酸处理污泥的工序中，使用pH值大于 等于4且小于7的1000～50000ppm的盐酸性次氯酸水溶液。
3.根据权利要求1或2所述的剩余污泥处理方法，其特征在于：
依次连通多个处理槽，使由次氯酸处理槽处理的剩余污 泥在所述多个处理槽中流通;
降低从上游侧到下游侧依次投入到各处理槽中的弱酸性 次氯酸水溶液的有效氯浓度。
4.根据权利要求1所述的剩余污泥处理方法，其特征在于：
在从次氯酸处理槽到活性污泥槽的返还通道上设置残留 氯处理槽，并对应于可溶化污泥中的残留氯浓度，使其能够投 入来自活性污泥槽的剩余污泥，并使处理后的可溶化污泥中的 残留氯浓度基本上达到非活性范围。
5.根据权利要求1所述的剩余污泥处理方法，其特征在于：
在所述活性污泥槽的进行所述水循环的处理水返还侧设 置预备槽，且在该预备槽中准备剩余污泥，将弱酸性次氯酸处 理后的处理水返还到所述预备槽，并使处理水中残留氯浓度基 本上达到非活性。
6.根据权利要求1所述的剩余污泥处理方法，其特征在于：
在从次氯酸处理槽到活性污泥槽的返还通道上设置残留 氯计，并测量处理水中残留氯浓度。
7.根据权利要求1所述的剩余污泥处理方法，其特征在于：
对应于所述残留氯计测量的残留氯浓度，调整次氯酸处 理槽中的弱酸性次氯酸溶液相对剩余污泥的混合比率、投入到 所述残留氯处理槽中的剩余污泥的投入量、或预备槽中的污泥 浓度。
8.一种剩余污泥减容化设备，包括：通过活性污泥法处理有机性 排水的活性污泥槽、将活性污泥槽的一部分污泥沉淀的沉淀 槽、将从活性污泥槽或者沉淀槽中取出的剩余污泥进行可溶化 的剩余污泥处理槽、将剩余污泥投入所述处理槽的供给通道、 将在所述剩余污泥处理槽中处理的可溶化污泥送回所述活性 污泥槽的返还通道，其特征在于，包括：
供给弱酸性次氯酸水溶液的装置，其中弱酸性次氯酸水 溶液是在所述剩余污泥槽中混合稀释无机酸和次氯酸而调整 的pH值大于等于4且小于7的1000～50000ppm弱酸性次氯 酸水溶液;
设置在所述供给通道上的装置，该装置将由次氯酸供给 装置供给的弱酸性次氯酸水溶液，相对剩余污泥以50～ 2000ppm的混合比率调整后投入到所述剩余污泥处理槽中;
测量装置，该装置测量由所述剩余污泥处理槽送回的可 溶化污泥中残留氯浓度;
控制装置，该装置基于所述测量装置的测量信号，调整 所述剩余污泥处理槽中的次氯酸水溶液相对剩余污泥的混合 比率、或者使所述可溶化剩余污泥中的残留氯浓度基本上为非 活性化的剩余污泥的混合比率。
说明书
剩余污泥处理方法及其设备
技术领域
本发明涉及一种连续处理剩余污泥的循环型剩余污泥处理系 统，尤其是涉及在有机性排水的活性污泥处理中，连续抽出活性曝 气槽中产生的剩余污泥对其进行处理并返还到活性污泥槽中的循 环型剩余污泥处理方法及其设备。
背景技术
在有机性排水的活性污泥处理设备的活性污泥曝气槽中，会产 生大量的剩余污泥。历来，所产生的剩余污泥经脱水后，将脱水污 泥扔弃于处理场或焚烧后扔弃。但是，由于存在处理场不足和处理 成本昂贵等问题，因此需要开发剩余污泥减容化的技术。
最近，提出了一种剩余污泥减容化系统，该系统使用各种方法 及装置使剩余污泥的性状和成分变质并液化一部分(以下称“改质” 或“可溶化”)，而且通过将改质的污泥返还到活性污泥处理设备的 曝气槽中进行好氧消化，从而降低剩余污泥排出量，根据条件可使 其产生量变为零。
其中，有望实现，利用对剩余污泥进行臭氧处理后在曝气槽内 使其消化的方法进行减容化的系统。
然而，以往的剩余污泥减容化系统，尽管其优异的污泥减容化 效果已被证实，但因为下述理由，却很少有实用化的事例。
即，上述方式中，在产生该剩余污泥的排水的活性污泥处理设 备的曝气槽内进行改质剩余污泥的好氧消化，所以，该曝气槽的实 际负荷量中增多了改质剩余污泥的消化量，成为不进行好氧消化改 质剩余污泥时的1.3～1.5倍。由此导致现有曝气槽的容量不足。并 且，因好氧消化需要大量空气，向曝气槽供给的氧气量也是不进行 好氧消化改质剩余污泥时的1.3倍以上，因此用现有的鼓风机 (blower)是很难应付的。
使剩余污泥变质并液化一部分、在曝气槽中再次进行好氧消化 的剩余污泥减容化系统(专利文献1)，尽管其效果非常好，但紧迫 需要处理剩余污泥的如今，必须增设曝气槽、增强鼓风机(blower) 却成为许多处理设备很难采用的主要原因。
【专利文献1】日本特开2002-224699号
并且，供给臭氧需要高价的臭氧发生器，因此也存在处理设备 费用昂贵的问题。
发明内容
为解决上述问题，本发明的目的在于提供一种剩余污泥的处理 方法，其在有机性排水的活性污泥处理中，无需增设曝气槽或增强 鼓风机(blower)，且在不使用臭氧的情况下，有效地处理在活性曝 气槽中产生的剩余污泥，并谋求剩余污泥大幅度减容化。

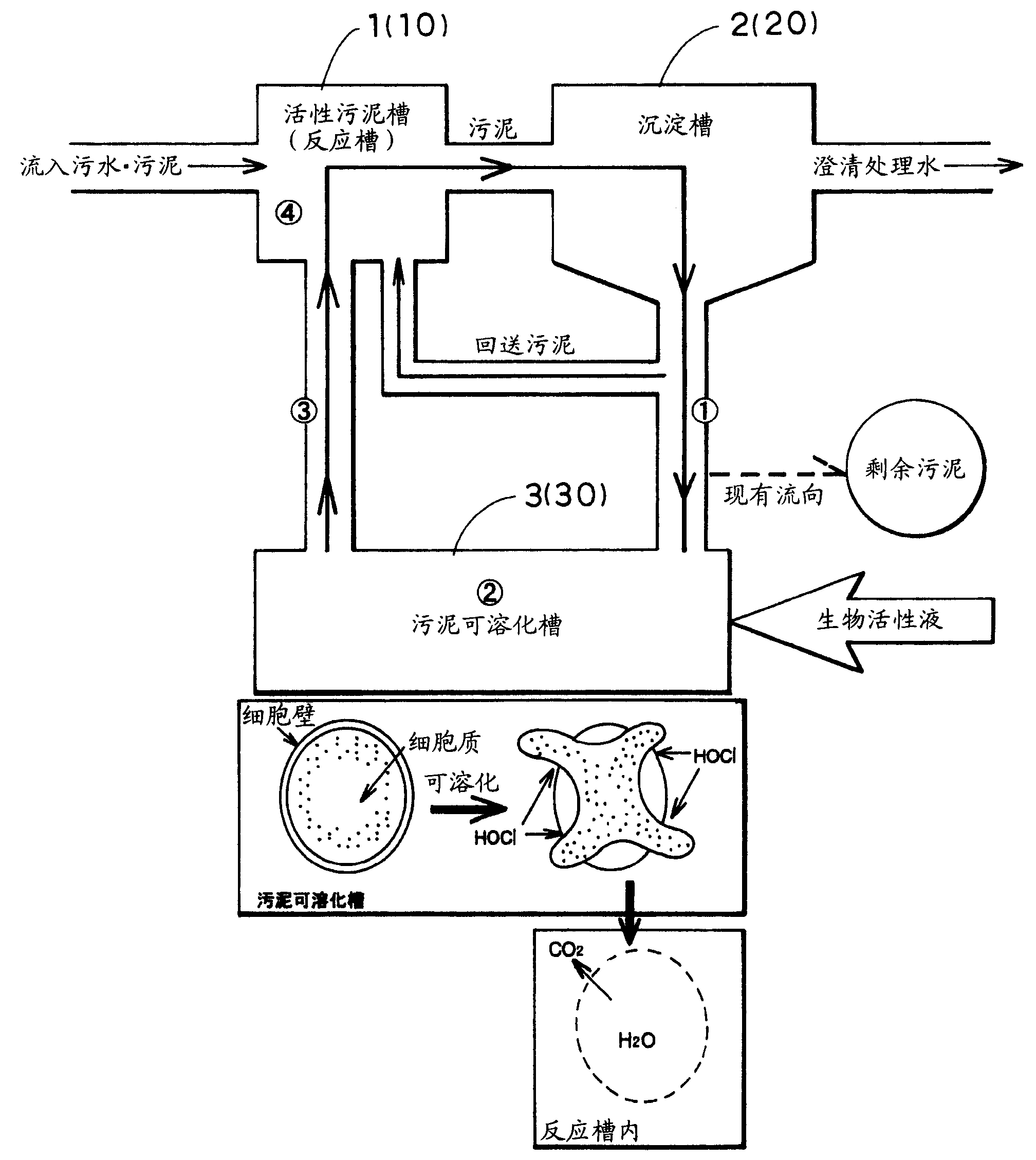

根据本发明的剩余污泥处理，其特征在于，连续取出生物处理 中产生的剩余污泥，在pH大于等于4且小于7的酸性条件下，进 行次氯酸处理并可溶化，而且使该次氯酸处理后的污泥水中残留氯 浓度基本上达到非活性范围后返还到活性污泥槽并减容化。根据本 发明，如图4所示，在活性污泥槽中处理流入的污水或污泥等有机 性排水，但也可以经过，①一旦将有机性排水在最终沉淀池中沉淀 之后作为剩余污泥抽出，并引向污泥可溶化槽;②在此，使用生物 活性液(pH值大于等于4且小于7的1000～50000ppm的弱酸性次 氯酸水溶液)进行可溶化(使其变为可生物分解的有机物)之后; ③再次送回活性污泥槽;④在活性污泥槽中进行氧化分解，从而使 有机性排水减容化。
而且，本发明的特征在于，剩余污泥减容化设备包括：供给弱 酸性次氯酸水溶液的装置，其中弱酸性次氯酸水溶液是含有无机酸 和次氯酸苏打并将其稀释调整的pH值大于等于4且小于7的 1000～50000ppm弱酸性次氯酸水溶液;
设置在上述供给通道上的装置，该装置将由次氯酸供给装置供 给的弱酸性次氯酸水溶液，相对剩余污泥以50～2000ppm的混合比 率调整后投入上述剩余污泥处理槽;
测量装置，该装置测量由上述剩余污泥处理槽送回的可溶化污 泥中残留氯浓度;以及
控制装置，该装置基于该测量装置的测量信号，调整上述剩余 污泥处理槽中的次氯酸水溶液相对剩余污泥的混合比率，或者在上 述可溶化剩余污泥中使其残留氯浓度基本上为非活性化的剩余污 泥的混合比率。
在活性污泥法的剩余污泥处理中，转换为不对微生物除菌或杀 菌的氧的臭氧氧化处理，能够使用于剩余污泥处理，但是令人吃惊 的是通过对微生物除菌或杀菌的弱酸性次氯酸处理，可进行可溶 化，并且使其基本上达到非活性范围，而对活性污泥处理不会引起 障碍。由此：
1)无需高价的臭氧供给装置，可进行低成本的减容化。
2)能够用简单的设备进行剩余污泥的大幅度减容化，并且能 够实现通过连续处理来使产生剩余污泥为零的目的。
3)由于通过污泥的消化，次氯酸被分解、消失，因此对处理 水的水质不会造成坏影响。
4)并且，也无需进行臭气处理。
