申请日2006.03.10
公开(公告)日2007.04.18
IPC分类号B01D36/04; E01H1/05
摘要
本实用新型公开一种环卫扫地机污水再利用装置，是将处理污水的水箱分隔为并排的污水沉淀区、过滤区和清水区;在过滤区水平设有滤网;污水沉淀区和过滤区之间为污水隔板，污水隔板上设置若干低于滤网并连通污水沉淀区和过滤区的污水溢出孔;过滤区和清水区之间为清水隔板，清水隔板上设置若干高于滤网并连通过滤区和清水区清水溢出孔。本装置由于设有污水沉淀区，再采用由下向上的方式过滤，有效解决了泥沙堵塞的问题;净化处理效果更好;不但节约了用水，还延长了每次加水后的使用时间，大大提高了工作效率，减轻了工人加水的劳动强度。本装置结构简单，成本增加少，易于加工;不但适于环保扫地机，而且也适合对家庭污水的处理。
权利要求书

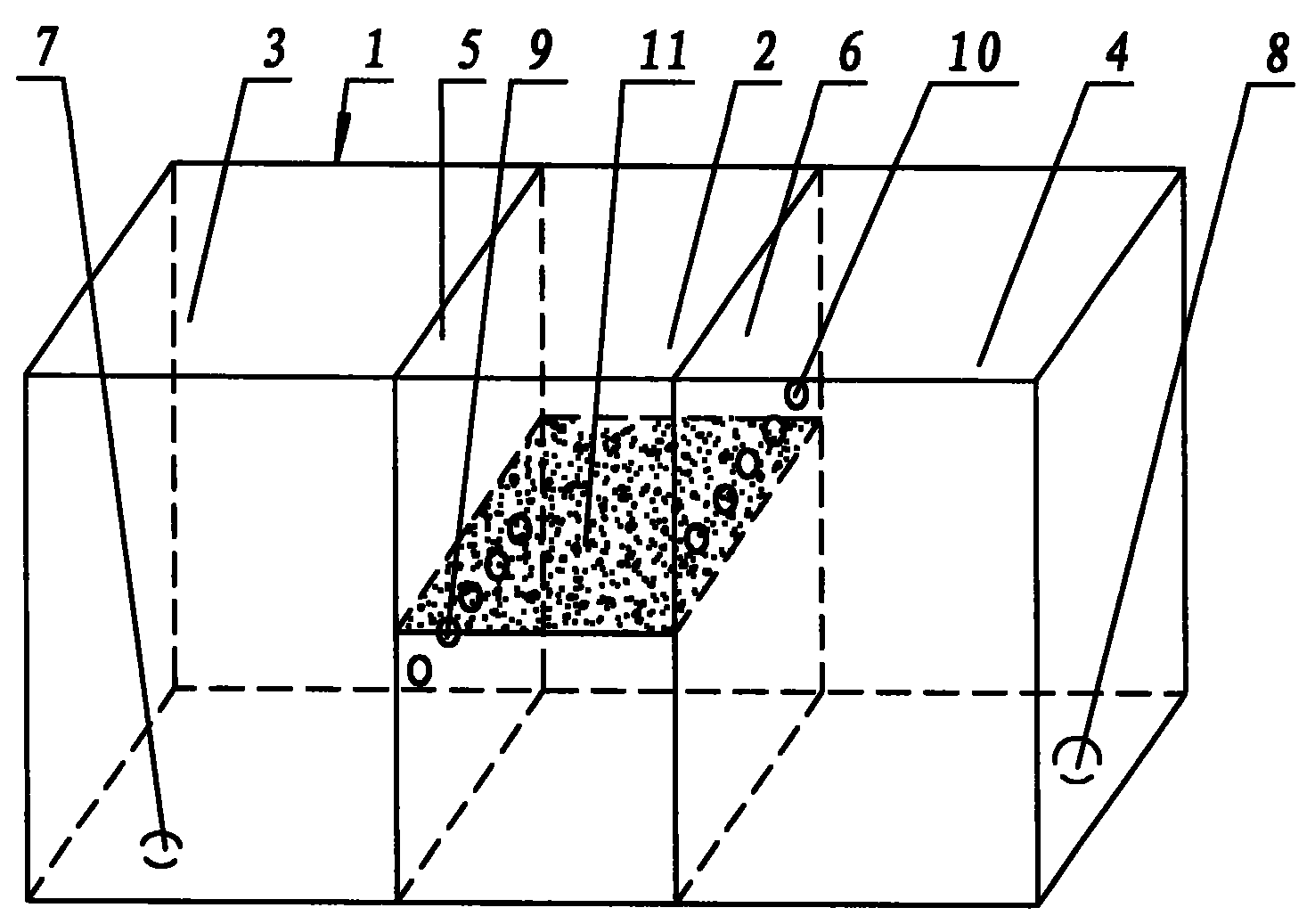

1、环卫扫地机污水再利用装置，它包括水箱(1)，其特征在于：所述水箱(1)由 隔板分隔为并排的三部分，中间为过滤区(2)，两边分别为污水沉淀区(3)和清水区(4); 在过滤区(2)水平设置滤网(11);污水沉淀区(3)和过滤区(2)之间为污水隔板(5)， 污水隔板(5)上设置若干低于滤网(11)并连通污水沉淀区(3)和过滤区(2)的污水 溢出孔(9);过滤区(2)和清水区(4)之间为清水隔板(6)，清水隔板(6)上设置若 干高于滤网(11)并连通过滤区(2)和清水区(4)清水溢出孔(10);污水沉淀区(3) 上部设有进水口，底部设有带阀门的排污孔(7);清水区(4)底部设有带阀门的排出水 孔(8)。
2、根据权利要求1所述的环卫扫地机污水再利用装置，其特征在于：所述滤网(11) 由网状层和活性炭层重叠而成。
3、根据权利要求1所述的环卫扫地机污水再利用装置，其特征在于：所述污水溢出 孔(9)或/和清水溢出孔(10)在水平方向平行设置。
4、环卫扫地机污水再利用装置，它包括水箱，其特征在于：所述水箱(1)由隔板 分隔为并排的三部分，中间为过滤区(2)，两边分别为污水沉淀区(3)和清水区(4); 在过滤区(2)水平设置滤网(11);污水沉淀区(3)和过滤区(2)之间为污水隔板(5)， 污水隔板(5)上设置若干低于滤网(11)高度并连通污水沉淀区(3)和过滤区(2)的 污水溢出孔(9);过滤区(2)和清水区(4)之间为清水隔板(6)，清水隔板(6)的高 度高于滤网(11)的高度;污水沉淀区(3)上部设有进水口，底部设有带阀门的排污孔 (7);清水区(4)底部设有带阀门的排出水孔(8)。
5、根据权利要求3所述的环卫扫地机污水再利用装置，其特征在于：所述滤网(11) 由网状层和活性炭层组成。
说明书
环卫扫地机污水再利用装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种用于对环卫扫地机污水进行处理再 利用的装置。
背景技术
现有技术中，环卫扫地机用水通常为一次性用水，即洒出后的水不再回收。由于水箱 容量有限，用水量较大(用水量太小达不到湿化除尘的效果)，每加一次水最多可用30～50 分钟。因此，一个班至少要多次回到加水点加水，这样既费时、又增加劳动强度;而且即 使污水连同垃圾回收后也随垃圾倒掉，必然存在水资源的浪费。随着水资源的日益匮乏， 人们的节水意识越来越强，各种节水装置和方法不断出现。现有的污水处理装置，一般污 水通过滤网从上往下过滤，杂质留在滤网上，过滤后的水从滤网下流出，由于过滤后的杂 质不能自行清除，时间一长滤网就会堵塞，需要将杂质去除。如中国专利CN 01218547“污 水再利用节水设备”公开的由储水箱、上水箱、沉淀箱和冲便水箱组成的整体式水处理箱， 其水龙头安装在上水箱的上部，上水箱的下部一体连接过滤箱和沉淀箱，沉淀箱的一侧连 接二次沉淀箱，二次沉淀箱连接储水箱的顶部，储水箱通过连接管接冲便水箱;其存在的 问题是不但结果复杂，而且容易堵塞。又如中国专利CN93245166.7“一种设有垃圾湿化 处理装置的扫地机”公开的垃圾湿化处理装置，是用水箱的水湿化除尘避免尘土飞扬，并 将收集的污水过滤后再次循环使用，达到了节水目的;但其同样存在结构复杂的缺点，同 时由于处理方法简单，而污水含泥沙高，故过滤效果有待进一步改进，跟现有技术一样， 存在容易堵塞的问题。
发明内容
针对现有技术存在的上述不足，本实用新型的目的在于提供一种结构简单、滤网不易 堵塞、过滤效果好，尤其用于环卫扫地机污水再利用装置。
本实用新型的技术方案是这样实现的：环卫扫地机污水再利用装置，它包括水箱， 所述水箱由隔板分隔为并排的三部分，中间为过滤区，两边分别为污水沉淀区和清水区; 在过滤区水平设有滤网;污水沉淀区和过滤区之间为污水隔板，污水隔板上设置若干低于 滤网并连通污水沉淀区和过滤区的污水溢出孔;过滤区和清水区之间为清水隔板，清水隔 板上设置若干高于滤网并连通过滤区和清水区清水溢出孔;污水沉淀区上部设有进水口， 底部设有带阀门的排污孔;清水区底部设有带阀门的排出水孔。
所述滤网由网状层和活性炭层重叠而成。
本装置的另一种实施方式是清水隔板上不设清水溢出孔，清水隔板的高度高于滤网 即可。
本实用新型的有益效果体现在：
1、本实用新型充分考虑含水尘土易于沉淀分离，将污水处理箱分为沉淀、过滤和清 水三个区。由于设有污水沉淀区，过滤区采用由下向上的方式过滤，有效解决泥沙堵塞的 问题，污水净化处理效果更好。
2、含有尘土的污水经处理后，循环利用不但节水效果更好，还延长了每次加水后的 使用时间，加一次水可用3～4小时，大大提高了工作效率，减轻了工人加水的劳动强度。
3、本装置结构简单，成本增加少，易于加工;不但适于环保扫地机，而且也适合对 家庭污水的处理。
