申请日2006.01.26
公开(公告)日2007.03.07
IPC分类号B01D21/01
摘要

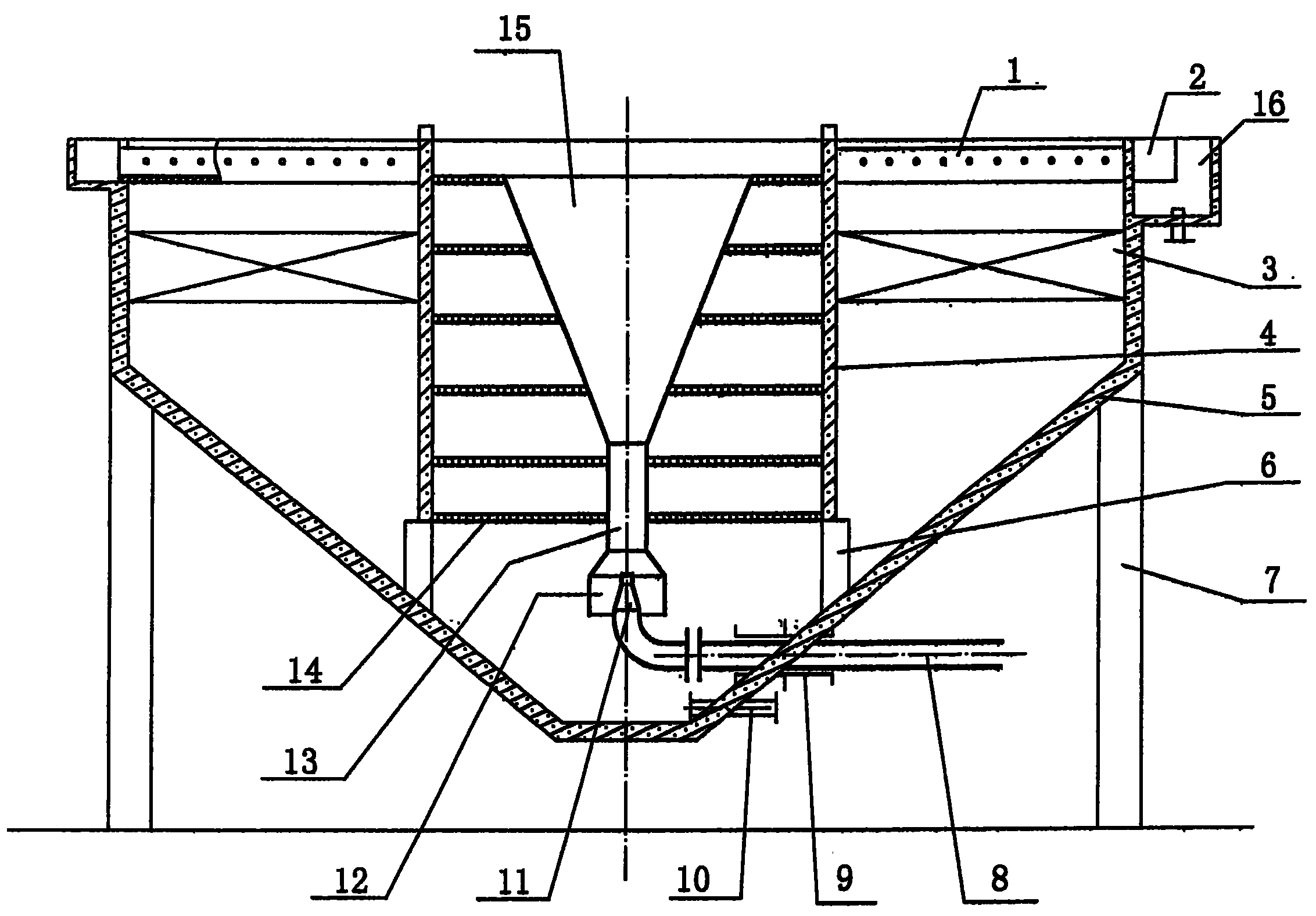

本实用新型公开了一种硅藻土污水净化塔，属于水处理装置;旨在提供一种结构紧凑合理、占地少、造价低，而且操作简便、处理效果较好的污水净处理装置。包括塔体和反应器;所述反应器由反应器外壳(4)、反应器筒体(15)以及多层木格栅(14)构成;集水环槽(2)与集水斗(16)相通，集水堰(1)与集水环槽(2)连通，集水堰(1)的下方是斜管(3);锥罩(12)通过导管(13)与反应器筒体(15)连接，一端设有喷嘴(11)的进水管(8)穿过塔体(5)伸入锥罩(12)内，塔体(5)的底部固定有排泥管(10)。本实用新型主要适用于利用硅藻土处理污水，也可用于其它污水的混凝澄清处理。
权利要求书
1.一种硅藻土污水净化塔，包括塔体和反应器;其特征在于：所述反 应器由安装在塔体(5)内的反应器外壳(4)、安装在该外壳内的反应器筒 体(15)以及安装在该筒体与反应器外壳(4)之间的多层木格栅(14)构 成;设在塔体(5)外沿的集水环槽(2)与安装在塔体(5)外壁上的集水 斗(16)连通，侧壁上设有若干通孔的多根集水堰(1)安装在塔体(5) 内并与集水环槽(2)连通，集水堰(1)的下方是安装在塔体(5)内的斜 管(3);锥罩(12)通过导管(13)与反应器筒体(15)的下端连接，一 端设有喷嘴(11)的进水管(8)穿过塔体(5)伸入锥罩(12)内，塔体 (5)的底部固定有排泥管(10)。
2.根据权利要求1所述的硅藻土污水净化塔，其特征在于：在进水管 (8)与塔体(5)之间、排泥管(10)与塔体(5)之间均设有防水套管(9)。
说明书
硅藻土污水净化塔
技术领域：本实用新型涉及一种污水处理装置，尤其涉及一种利用硅 藻土处理污水的净化塔。
背景技术：目前，传统的污水处理设备主要由多级沉淀、过滤、生物 转盘、化学药剂处理等装置组成，但由于这些装置数量较多、结构比较复 杂、庞大，因此占地大、成本高、效率低，而且操作烦琐，难以大量推广 使用。
发明内容：为了克服现有技术中存在的不足，本实用新型旨在提供一 种结构紧凑合理、占地少、造价低，而且操作简便、处理效果较好的硅藻 土污水净化塔。
本实用新型的技术方案包括塔体和反应器;所述反应器由安装在塔体 内的反应器外壳、安装在该外壳内的反应器筒体以及安装在该筒体与反应 器外壳之间的多层木格栅构成;设在塔体外沿的集水环槽与安装在塔体外 壁上的集水斗连通，侧壁上设有若干通孔的多根集水堰安装在塔体内并与 集水环槽连通，集水堰的下方是安装在塔体内的斜管;锥罩通过导管与反 应器筒体的下端连接，一段设有喷嘴的进水管穿过塔体伸入锥罩内，塔体 的底部固定有排泥管。
在进水管与塔体之间、排泥管与塔体之间均设有防水套管。
与现有技术比较，本实用新型由于采用了多层木格栅和斜管结构，将 反应、沉淀、澄清等净水工序有机的结合起来，从而有效地减小了设备的 体积，使设备的结构更加合理、紧凑;同时，由于对污泥进行浓缩处理， 使处理后的水质可达到10度左右，可以满足一般工业用水的要求;若经过 过滤和消毒等工艺作进一步处理，则可达到生活用水标准。
