申请日2006.02.17
公开(公告)日2007.04.25
IPC分类号C02F1/78
摘要
一种高级臭氧氧化技术处理难降解有机废水的方法，包括用碱性化合物将有机废水的pH值调节至9～10.5，将有机废水与浓度为35～70%的过氧化氢混合并引入旋转填料床，同时在旋转填料床的进气口通入臭氧，气液在旋转填料床内接触并进行反应。本专利的方法是利用超重力旋转填料床技术的传质效率高、气液更新速率快，反应器体积小、占地面积小等优点和高级臭氧氧化技术强化臭氧氧化能力的优点，同时解决臭氧利用率及氧化能力低、反应器体积庞大、设备投入及占地大等现有技术的存在的问题，大幅度降低工程造价和废水处理成本。
权利要求书

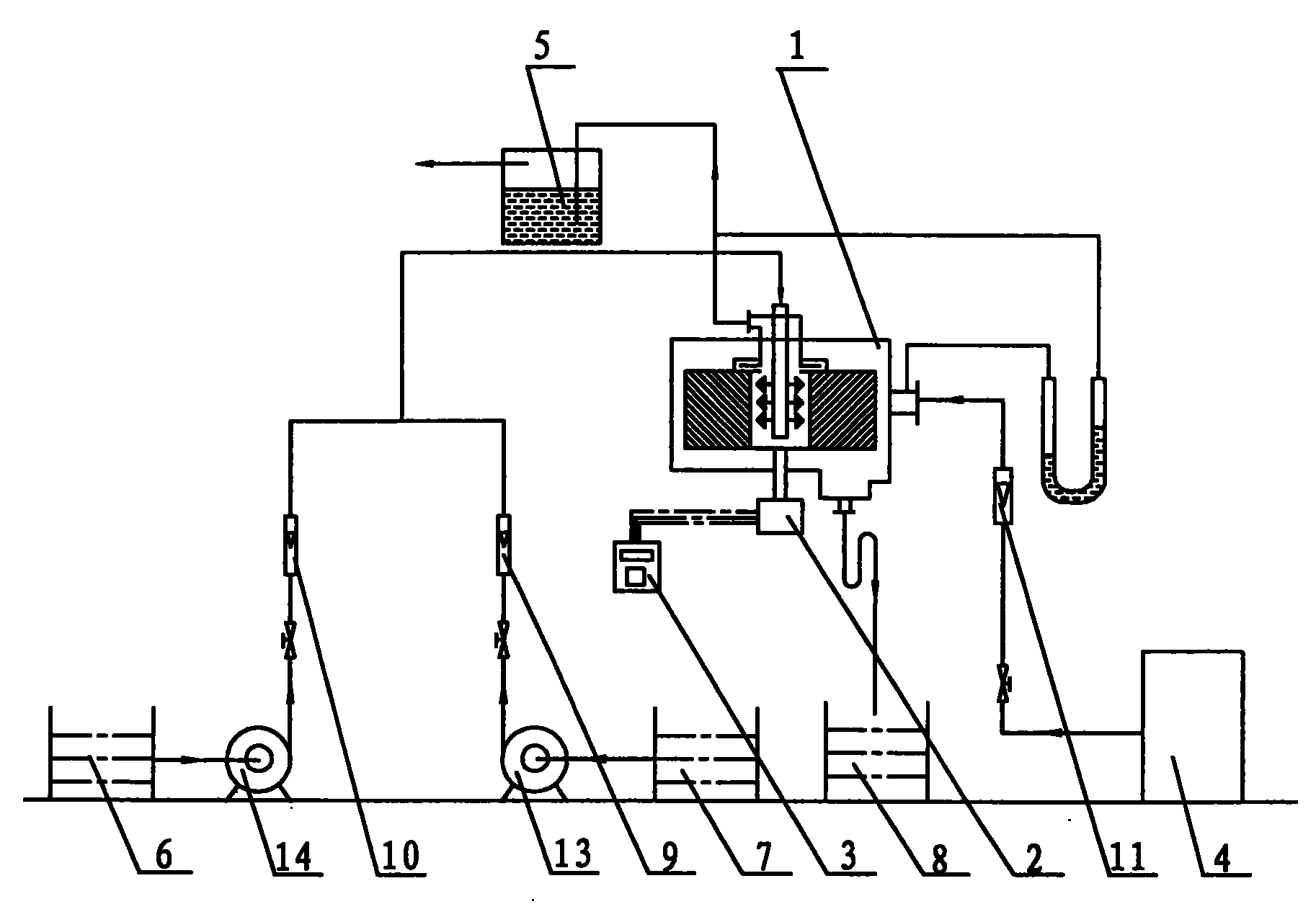

1、一种臭氧氧化技术处理难降解有机废水的设备，包括一个气液反应装 置，与该气液反应装置进气口连通的臭氧发生器(4);一个有机废水贮槽(6) 及与其相连的第一输液泵(14)，所述第一输液泵(14)的出液口与气液反应 装置的进液管(15)相连，其特征在于所述的气液反应装置(1)为超重力旋 转填料床装置(1)，所述旋转填料床装置(1)的转速为200-2000rpm。
2、按照权利要求1的一种臭氧氧化技术处理难降解有机废水的设备，其 特征在于所述的超重力旋转填料床装置(1)的进液管(15)上还连接一个过 氧化氢贮槽(7)，所述过氧化氢贮槽(7)通过第二输液泵(13)与进液管(15) 相连。
3、按照权利要求1或2的一种臭氧氧化技术处理难降解有机废水的设备， 其特征在于所述旋转填料床装置(1)中的填料采用抗氧化、耐腐蚀的填料。
4、按照权利要求3的一种臭氧氧化技术处理难降解有机废水的设备，其 特征在于所述的旋转填料床装置中的填料采用不锈钢填料。
说明书
一种臭氧氧化技术处理难降解有机废水的设备
技术领域
本实用新型涉及一种有机废水的处理设备，特别是一种采用高级臭氧氧 化技术处理难降解有机废水的设备。
背景技术
工业产生的各种有机废水，危害大、来源多、处理难，这些有机物有毒、 致癌，严重威胁人类健康。目前，处理有机废水的主要方法有活性污泥法、 臭氧氧化和湿式氧化法。但是，活性污泥法的处理效果有限，氧化剂成本较 高，这些方法难以同时满足净化处理在技术和经济上的要求，特别是处理难 降解有机废水。
近年来，催化臭氧氧化技术及臭氧氧化技术与其它水处理技术组合的高 级臭氧化技术成为国内外的研究热点。目的在于提高臭氧的利用率和氧化能 力，节约臭氧用量，降低处理成本。高级臭氧化技术可有效地克服各种水处 理技术单独应用的缺点，使得臭氧的氧化能力得到很大提高。但是，其利用 臭氧进行水处理环节，大都采用曝气气泡溶解臭氧的方法，由于液相中气泡 所形成的气液接触面积小、更新速率慢，臭氧溶入液相的传质效率有限，造 成液相中臭氧浓度不足。其还是不能很好地提高臭氧的利用率。传统的臭氧 化气液反应设备，体积庞大，占地面积大，投资费用大。
发明内容
本实用新型针对上述现有技术存在的不足，提供一种臭氧氧化技术处理 难降解有机废水的设备。
一种臭氧氧化技术处理难降解有机废水的设备，包括一个气液反应装置， 与该气液反应装置进气口连通的臭氧发生器;一个有机废水贮槽及与其相连 的第一输液泵，所述第一输液泵的出液口与气液反应装置的进液管相连，其 中所述的气液反应装置为超重力旋转填料床装置，所述旋转填料床装置的转 速为200-2000rpm。
所述的一种臭氧氧化技术处理难降解有机废水的设备，在超重力旋转填 料床装置的进液管上还连接一个过氧化氢贮槽，所述过氧化氢贮槽通过第二 输液泵与进液管相连。
本实用新型的设备利用超重力技术的气液传质效率高、更新速率快，反 应器体积小、占地面积小等优点和高级臭氧氧化技术强化臭氧氧化能力的优 点，同时解决臭氧利用率及氧化能力低、反应器体积庞大、设备投入及占地 大等现有技术存在的问题，可大幅度降低工程造价和废水处理成本。
本实用新型的设备将有机废水引入旋转填料床装置中，旋转填料床装置 形成的巨大剪切力使液体形成微米至纳米级的液膜、液丝和液滴并与同时进 入旋转填料床装置中的臭氧充分进行接触反应，使得微观混合和传质过程得 到极大强化。单位设备体积的生产效率提高了1～2个数量级(10～100倍)。
本实用新型同时解决了臭氧利用率及氧化能力低、反应器体积庞大、设 备投入及占地大等现有技术存在的问题，大幅度降低了工程造价和废水处理 成本，可应用于处理各种有机工业废水如含酚废水、染料废水、石化企业废 水、洗涤剂废水等。
