申请日2005.11.15
公开(公告)日2009.09.09
IPC分类号C02F3/02; C02F3/12
摘要
本发明涉及利用太阳能和微生物的水处理装置。其特征在于，包括由太阳能装置和减速器构成的动力发生部、由源水供给单元和再循环单元构成的处理水供给部、以及由好氧性过滤构件和重力处理部构成的水处理部。因此，无需投入外部动力就可对水进行处理，且通过自然亲和性的方法来处理水，并在运营费用最少的条件下对水进行处理。
权利要求书

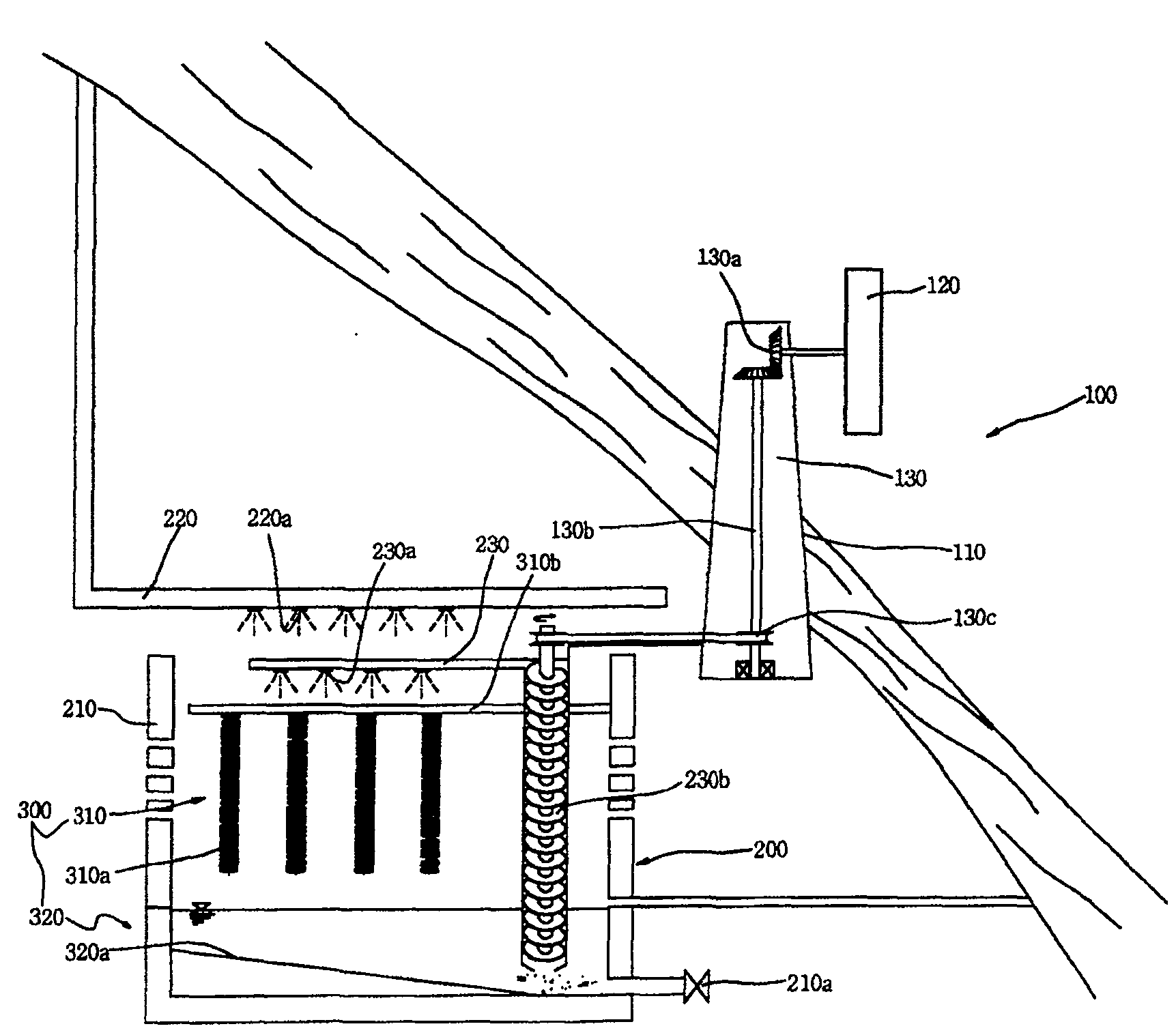

1.一种利用太阳能和微生物的水处理装置，其特征在于，包括：
动力发生部(100)，其由被设置成一定高度的水槽(110)、连接于 其一侧的太阳能装置(120)、以及将上述太阳能装置的回转以一定回转 比增速的变速部(130)构成;
处理水供给部(200)，其由一侧连接有排出管(210b)的腔室(210)、 和供给水的水供给配管(220)、以及再供给管(230)，该再供给管是为 了利用与变速部(130)连接的泵(230b)将聚集到腔室(210)的一次 处理水再次进行供给而设置的，在上述水供给配管及再供给管的端部上 分别设置有多个喷嘴(220a、230a);
水处理部(300)，其由露出在大气中的好氧性处理单元(310)和重 力处理单元(320)构成，上述好氧性处理单元(310)中，多个大气露 出型生物膜过滤器(310a)以垂直方向设置于框架(310b)，上述重力处 理单元中，在腔室(210)的底面设置倾斜地(320a)，从而可实现重力 下沉。
2.根据权利要求1所述的利用太阳能和微生物的水处理装置，其特 征在于，上述变速部(130)由连接于太阳能装置(120)的伞齿轮(130a)、 连接于上述伞齿轮(130a)的伞齿轮轴(130b)、以及连接于上述伞齿轮 轴(130b)的回转轮(130c)构成。
3.根据权利要求1或2所述的利用太阳能和微生物的水处理装置， 其特征在于，在上述变速部(130)上，还连接有发电机(150)。
4.根据权利要求1所述的利用太阳能和微生物的水处理装置，其特 征在于，上述泵(230b)是使用上述变速部(130)的动力而使水上升的 动力式泵、或者是螺旋升降类型的手动泵。
说明书
利用太阳能和微生物的水处理装置
技术领域
本发明涉及利用太阳能和微生物的水处理装置，更详细地说涉及无
需投入外部动力且通过自然亲和性的方法来对水进行处理的利用太阳能
和微生物的水处理装置。
背景技术
一般，在水处理方法中，广泛使用活性污泥法和氧化沟法等部分利
用这些的应用方法。
处理工序的详细过程如下：流入的生活污水的各种杂质通过筛子得
到过滤，然后在沉砂池中使砂子等下沉，且水流入到最初沉淀池。
此时，采用如下方法：若在最初沉淀池中滞留水，则可沉淀的部分
物质将沉淀，但相当部分的水被移送到曝气槽，然后由好氧性细菌的菌
(活性污泥)作用而使水活性化，并且通过上述作用使有机物质得到氧
化分解，将这些移动到沉淀槽并停留一定时间，这样固态物质被自然沉
淀，被处理后的处理水经消毒后排出，沉淀物经脱水处理后被填埋处理。
然而，如上述的方法，因产生大量的污水，而导致设备费用及动力
费用增加，尤其为维持管理需要高度熟练的技术，并且还由于为废水处
理而进行的曝气引起的废水的飞散、泡沫、气味、不卫生的昆虫的栖息
等，导致二次污染。
此外，从节约能源的观点来看，活性污泥法的氧气传达率为5%程度，
消耗较多能源，这是实情。
为解决这些问题，在专利公报2002-62243号中公开了一种利用浮力
的动力发生装置及利用此的污废水处理装置，其技术性构成如图1所示，
被区分为灌满流体的主水槽11及没有灌满流体而灌满空气的副水槽12，
上述主水槽和副水槽包括下述构成：由隔间13隔开的水槽10;设置在上
述水槽10的长度方向上，并以大于上述水槽的长度沿前后方向长长地延
伸的中心轴20;从上述中心轴20的中心开始与轮架相同地放射形地延伸
规定半径的多个回转轴31;以及设置于回转轴31未端的回转翼32，另
外，包括下述构成：回转体30，其因上述带回转翼32的多个回转轴的一
部分沉于上述主水槽的流体内，且一部分浮于上述副水槽的空气中的这
种浮力的原理，边经过上述主水槽和副水槽的区域边旋转;轴固定台，
其固定上述中心轴和上述回转轴;动力生成部，其由获得从连接于中心
轴20未端的齿轮传输来的动力的发电机、和连接于上述中心轴未端的回
转起动齿轮构成;流体循环部，其由向上述主水槽灌满流体的流体供给
管61、和将流入到上述副水槽的微量的流体排出而返还到上述主水槽的
辅助管62构成。
但是，如上述的利用浮力的动力发生装置及利用此的污废水处理装
置存在下述缺陷：仅利用投入到水中的回转翼的浮力而产生动力，因此
由污物引起回转翼的氧化等，进而导致寿命下降，另外，由于附着于其
表面上的污物或风的影响，而导致发电机效率的下降，并使装置腐蚀。
发明内容
为达到上述目的，本发明提供一种利用太阳能和微生物的水处理装
置，其包括：由太阳能装置和减速器构成的动力发生部;由源水供给单
元和再循环单元构成的处理水供给部;由好氧性过滤构件和重力处理部
构成的水处理部。
更详细地说，本发明提供一种利用太阳能和微生物的水处理装置，
其特征在于，包括：动力发生部，其由被设置成一定高度的水槽、连接
于其一侧的太阳能装置、以及将上述太阳能装置的回转以一定回转比增
速的变速部构成;处理水供给部，其由一侧连接有排出管的腔室、和供
给水的水供给配管、以及再供给管，该再供给管是为了利用与变速部连
接的泵将聚集到腔室的一次处理水再次进行供给而设置的，在上述水供
给配管及再供给管的端部上分别设置有多个喷嘴;水处理部，其由露出
在大气中的好氧性处理单元和重力处理单元构成，上述好氧性处理单元
中，多个大气露出型生物膜过滤器以垂直方向设置于框架，上述重力处
理单元中，在腔室的底面设置倾斜地，从而可实现重力下沉。
根据如上述的本发明，以最少的费用对水进行处理，且利用自然资
源而不发生另外的费用，以自然亲和性的方法来对水进行处理，由重力
下沉和好氧性消化来使净化效率得到提高。
