申请日2005.08.22
公开(公告)日2006.08.30
IPC分类号C02F11/12
摘要
本实用新型涉及一种适于污泥浓缩池使用的集气罩，其包括有罩体，滚轮总成，罩体和滚轮总成固定连接，所述的集气罩的形状为球冠状或球带状，罩体包括心盘、主梁、外圆边框、牵引框及罩布，心盘通过主梁与外圆边框连接，罩布铺设于主梁之上，心盘上设置有防爆门、吸气孔，主梁由若干根不锈钢方管组成，主梁一端连接心盘，其另一端与外圆边框连接，每两根主梁之间设置有若干根钢丝绳，钢丝绳一端连接心盘，其另一端与外圆边框连接，滚轮总成包括有轮箱和滚轮，滚轮和轮箱通过转轴连成一体，滚轮总成与外圆边框通过螺栓固定连接。本实用新型的优点：保护环境，废气利用，节约能源，安全美观;结构轻巧，便于维修保养，抗风，抗雪，抗雨。
权利要求书
1、一种污泥浓缩池的集气罩，其特征在于包括有罩体，滚轮总成，罩体和滚轮总成固定 连接。
2、按权利要求1所述的污泥浓缩池的集气罩，其特征在于所述的罩体与滚轮总成通过螺 栓连接。
3、按权利要求1或2所述的污泥浓缩池的集气罩，其特征在于所述的集气罩的形状为球 冠状或球带状。

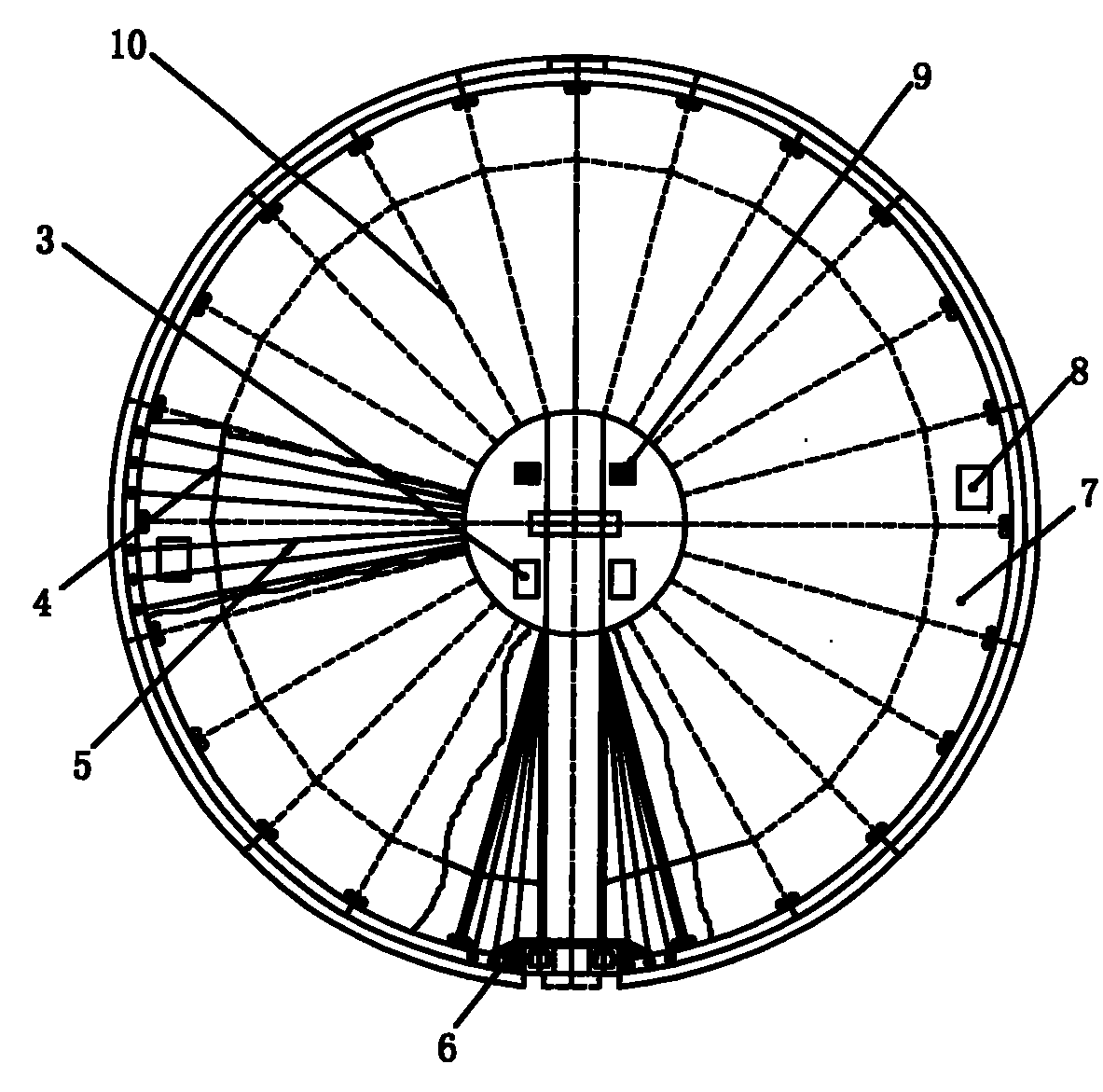

4、按权利要求1或2所述的污泥浓缩池的集气罩，其特征在于所述的罩体包括心盘(2)、 主梁(1)、外圆边框(14)、牵引框(17)及罩布(7)，心盘通过主梁与外圆边框连接，罩布 铺设于主梁之上。
5、按权利要求4所述的污泥浓缩池的集气罩，其特征在于所述的心盘上包括有防爆门 (9)、吸气孔。
6、按权利要求5所述的污泥浓缩池的集气罩，其特征在于所述的心盘上还设置有检查门 (3)。
7、按权利要求4所述的污泥浓缩池的集气罩，其特征在于所述的罩布下侧还安设有防水 帘。
8、按权利要求4所述的污泥浓缩池的集气罩，其特征在于所述的主梁由若干根不锈钢方 管(10)组成，主梁一端连接心盘，其另一端与外圆边框连接，每两根主梁之间设置有若干 根钢丝绳(5)，钢丝绳一端连接心盘，其另一端与外圆边框连接。
9、按权利要求8所述的污泥浓缩池的集气罩，其特征在于所述的主梁之间设有连接杆 (4)。
10、按权利要求1或2所述的污泥浓缩池的集气罩，其特征在于所述的滚轮总成包括有 轮箱(12)和滚轮(11)，滚轮和轮箱通过转轴(15)连成一体，滚轮总成与外圆边框通过螺 栓固定连接。
说明书
一种污泥浓缩池的集气罩
技术领域
本实用新型涉及一种适于污泥浓缩池使用的集气罩。
背景技术
污水处理厂对污水进行处理过程中，有部分污泥分离出来，为了达到彻底对污水进行处 理的目的，对污泥进行深层次加工是非常必要的。首先将污泥放入浓缩池进行搅拌浓缩，然 后抽进浓缩塔进行泥、水、气分离，干泥进行再利用，气进行发电，水达标排放，然而在现 实中，国内所有的污水处理厂普遍存在一个现实的问题：一方面对城市的污水进行了处理， 净化了水环境，同时又对空气造成了污染，这一矛盾没有得到有效的解决，产生这一矛盾的 原因是：污泥在浓缩过程中易产生沼气、硫化氢、氨气等易燃易爆、有毒有害气体，这些有 害气体对生产工人、厂周围居民、大气造成了一定的危害，尤其在厂区周围气味更浓，每年 厂家需要拿出部分资金来安抚工人及周边居民，给国家造成了损失，给人民造成了危害。
发明内容
本实用新型所要解决的问题是针对上述现有技术而提出一种污泥浓缩池的集气罩，其能 够有效降低废气对大气的排放，便于废气的回收利用。
本实用新型为解决上述提出的问题所采用解决方案为：一种污泥浓缩池的集气罩，其特 征在于包括有罩体，滚轮总成，罩体和滚轮总成固定连接。
按上述方案，所述的罩体与滚轮总成通过螺栓连接。
按上述方案，所述的集气罩的形状为球冠状或球带状。
按上述方案，所述的罩体包括心盘、主梁、外园边框、牵引框及罩布，心盘通过主梁与 外园边框连接，罩布铺设于主梁之上。
牵引框固定在车桥始端的下侧，与车桥的桥端边框连成一体。
按上述方案，所述的罩布下侧还安设有防水帘。
按上述方案，所述的心盘上设置有防爆门、吸气孔。
所述的心盘上还设置有检查门。
按上述方案，所述的主梁由若干根不锈钢方管组成，主梁一端连接心盘，其另一端与外 园边框连接，每两根主梁之间设置有若干根钢丝绳，钢丝绳一端连接心盘，其另一端与外园 边框连接。
按上述方案，所述的主梁之间设有连接杆。
按上述方案，所述的滚轮总成包括有轮箱和滚轮，滚轮和轮箱通过转轴连成一体，滚轮 总成与外园边框通过螺栓固定连接。
本实用新型的优点：
1、保护环境，废气利用，节约能源，安全美观;
2、结构轻巧，便于维修保养，抗风，抗雪，抗雨。
