申请日2006.10.27
公开(公告)日2007.04.11
IPC分类号D06F39/08
摘要
本发明公开了一种洗衣机，尤其是指一种能使洗衣废水全部回收再用的洗衣机。它包括一洗衣机和可承载洗衣机的主体支架，由于主体支架所分隔的空间内分别设置了可移动使用的贮水盒，洗衣废水可自动分别排到与密封盖板斜面密封的贮水盒中，每盒废水不过重，被移动取出冲厕擦洗地板使用时较为方便，空盒推入主体支架内也很方便;两个电磁阀将废水分类贮存且密封良好;适合波轮，滚筒，双缸式各种类型的洗衣机。
权利要求书
1、一种能使洗衣废水全部回收再用的洗衣机，它包括一洗衣机 和可承载洗衣机的主体支架，其特征在于：所述主体支架分隔的空间 内分别设置有可移动使用的贮水盒。
2、根据权利要求1所述的一种能使洗衣废水全部回收再用的洗 衣机，其特征在于：所述洗衣机和可承载洗衣机的主体支架间设有密 封盖板，洗衣机与主体支架紧固连接;主体支架分隔的空间内装有可 移动使用的贮水盒，洗衣机排水管有左右两个分支分别与电磁阀相 连，左分支的电磁阀通过管路通向洗衣机外，右分支的电磁阀经一分 水器与密封盖板上的泄水孔上端连接，使废水流进密封盖板下面可移 动使用的贮水盒。
3、根据权利要求1或2所述的一种能使洗衣A style="TEXT-DECORATION: none" href="http://www.dowater.com/">废水全部回收再用 的洗衣机，其特征在于：所述可移动式贮水盒，分为普通贮水盒和洗 墩布专用贮水盒;洗墩布专用贮水盒中设有一隔板将其分为内外仓， 隔板底部有一带弹性水堵的出水口，用墩布推动水堵，水会自动流出， 外仓端面设有一排水孔，排水孔上设一推拉密封插板开关。
4、根据权利要求2所述一种能使洗衣废水全部回收再用的洗衣 机，其特征在于：所述分水器为一密封容器，其表面有一个进水口和 若干出水子口，进水口与右分支电磁阀连接，各出水子口装有与密封 盖板各泻水孔上端相连通的管子。
5、根据权利要求2所述一种能使洗衣废水全部回收再用的洗衣 机，其特征在于：所述密封盖板上有若干孔径不等的泄水孔，泄水孔 位于各贮水盒上方，密封盖板底面与贮水盒口接触区呈斜面密封，各 泄水孔与其上方的分水器的出水子口一一对应连通。
6、根据权利要求2所述一种能使洗衣废水全部回收再用的洗衣机， 其特征在于：所述主体支架旁设有提篮式塑料方桶，废水经左分支电 磁阀通过管路流入提篮式塑料方桶，提篮式塑料方桶四个立面直角处 设有倒角，提手固定在桶口对角线两端的倒角平面上。
说明书
一种能使洗衣废水全部回收再用的洗衣机
技术领域
本发明公开了一种洗衣机，尤其是指一种能使洗衣废水全部回收 再用的洗衣机。
背景技术
随着淡水资源的匮乏，节水功能已经成为洗衣机非常重要的技术 指标。目前，各种洗衣机大都使用物理的，化学的各种方法提高洗净 度，减少用水量，达到节水目的。在洗衣机废水回收利用方面，有的 以泵为动力收集废水抬高水位，有的将洗衣废水收集，过滤，净化， 再用等等，但由于成本高或使用不方便受到限制。目前上市的节水型 洗衣机，有的洗衣用水量平均每公斤衣服10升以内，即使这样，也 应使废水回用，节约宝贵的淡水资源。洗衣机废水可以分为两种：一 种是洗涤剂污液，虽不能再用于洗涤，但冲厕可以用。另一种是漂洗 水，既可用于擦洗地板又可冲厕。将这两种废水收集回用，可使居民 生活用水节省约30%。
为使洗衣废水回用，本申请人曾做过很多的科研和文献检索， 2003年7月25日申请了《一种增压漂洗储水式洗衣机》，(申请号为 03269722.8)，在经过重大技术改进后，又于2004年7月23日申请 了《一种高水位贮水式全自动洗衣机》，(申请号为200410012432.0)。
发明内容
本发明要解决的技术问题是提供一种能回收全部洗衣废水 并使之回用的洗衣机，达到淡水资源充分利用的目的。

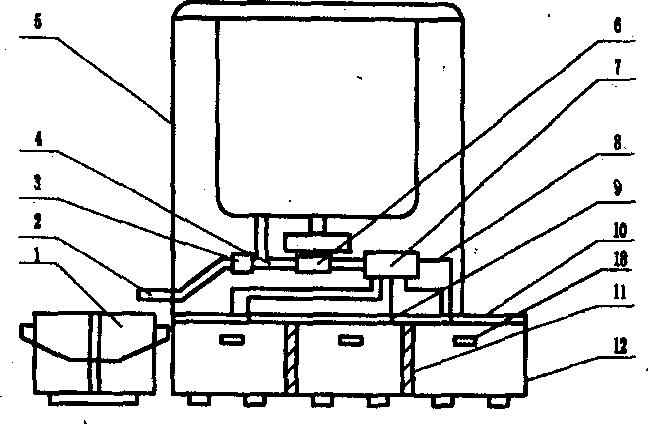

本发明的技术手段是这样实现的：一种能使洗衣废水全部回收再 用的洗衣机，它包括一洗衣机和可承载洗衣机的主体支架，其特征在 于：所述主体支架分隔的空间内分别设置有可移动使用的贮水盒。
本发明还具有下述结构：
所述洗衣机和可承载洗衣机的主体支架间设有密封盖板，洗衣机 与主体支架紧固连接;主体支架内装有可移动使用的贮水盒，洗衣机 排水管有左右两个分支分别与电磁阀相连，左分支的电磁阀通过管路 通向洗衣机外，右分支的电磁阀经一分水器与密封盖板上的泄水孔上 端连接，使漂洗水流进密封盖板下面可移动使用的贮水盒。
所述可移动式贮水盒，分为普通贮水盒和洗墩布专用贮水盒;洗 墩布专用贮水盒中设有一隔板将其分为内外仓，隔板底部有一带弹性 水堵的出水口，用墩布推动水堵，漂洗水自动流出，外仓端面设有一 排水孔，排水孔上设一推拉密封插板开关。
所述分水器为一密封容器，其表面有一个进水口和若干出水子 口，进水口与右分支电磁阀连接，各出水子口装有与密封盖板各泻水 孔上端相连通的管子。
所述密封盖板上有若干孔径不等的泄水孔，泄水孔位于各贮水盒 上方，密封盖板底面与贮水盒口接触区呈斜面密封，各泄水孔与其上 方的分水器的出水子口一一对应连通。
所述主体支架旁设有提篮式塑料方桶，洗涤剂污液经左分支电磁 阀通过管路流入提篮式塑料方桶，提篮式塑料方桶四个立面直角处设 有倒角，提手固定在桶口对角线两端的倒角平面上。
本发明所取得的技术进步为：由于主体支架所分隔的空间内分别 设置了可移动使用的贮水盒，洗衣废水可自动分别排到这些密封的贮 水盒中，每盒废水不过重，被移动取出冲厕擦洗地板使用时较为方便， 空盒推入主体支架内也很方便;两个电磁阀将废水分类贮存且密封良 好;适合波轮，滚筒，双缸式各种类型的洗衣机。
