申请日2005.05.25
公开(公告)日2006.11.15
IPC分类号B01D29/33; B01D29/52
摘要
一种锅炉除尘水处理过滤装置，由进水管、过滤区、过滤层、净水区、出水管、排污单元组成，其特征是过滤层是由支承板及安装在其上的U型过滤管构成，本实用新型具有如下优点，单位面积处理水量大，因为U型过滤管垂悬在空中，表面不易结泥，更易过滤，处理后的水质，其SS可达到≤30mg/L(微孔过滤砖处理后的水质SS一般为50-100mg/L)，便于清灰和维修管理，由于整个装置采用单个管逐个安装，可以很方便地对单个管进行更换或清洗，可实现自动化控制等优点。
权利要求书
1、一种锅炉除尘水处理过滤装置，由进水管、过滤区、过滤层、净水区、出水管、 排污单元组成，污水经进水管进入过滤区、经过滤层过滤进入净水区，再由出水管排 出，污水沉积物由排污单元排出，其特征是过滤层是由支承板及安装在其上的U型过滤 管构成。
2、根据权利要求1所述的装置，其特征是U型过滤管的底部是圆弧型结构。
说明书
锅炉除尘水处理过滤装置
技术领域
本实用新型涉及锅炉除尘水处理装置，特别是锅炉除尘水处理的过滤装置。
背景技术
为消除锅炉烟尘对大气的污染，大多数厂家选择湿法除尘技术。湿法除尘具有投 资低、处理效率高、操作简单、占地面积小等特点，但是湿法除尘所排放的废水中含 有大量的悬浮物，处理不好会造成二次污染;而且在工业锅炉的使用过程中，每天排 放大量的废水，若不加以利用，不仅浪费水源，而且增加了污水的排放量，造成环境 污染。
锅炉除尘水的回收再利用，要解决好水质净化的问题。烟气中脱离出的尘粒仅为 几微米至几十微米，在水中沉淀分离很困难，正常处理不仅场地大，而且投资很高。 现有的锅炉除尘水处理过滤装置，主要是通过微孔过滤砖墙(其过滤单元为单块的过滤 砖，过滤墙则是由过滤砖砌成)，对锅炉除尘水进行过滤处理。但是微孔过滤砖墙有易 结泥，清灰麻烦，若一块过滤砖破损，就得对整堵过滤砖墙进行更换等缺点。
实用新型内容
本实用新型的目的是通过对过滤装置结构的改变，克服现有的过滤装置的缺陷， 提高锅炉除尘水的处理能力和处理质量，并且便于安装、维护和实现自动化控制。
本实用新型所说的过滤装置是由支承板及安装在其上的U型过滤管组成。
本实用新型所说的U型过滤管如图1所示。U型过滤管的U型管壁为过滤介质，锅炉 除尘水从外向内通过过滤介质进行过滤，其上端为开口，为过滤后的水的出口，上端 设有一个安装头，用于工程安装。
本实用新型所说的U型过滤管的底部，可以是如图所示的平底结构，也可以是圆弧 型结构。
本实用新型所说的U型过滤管，是通过现有的技术制作而成的，即将瓷颗粒、碳化 硅颗粒等与有机粘结剂、高温无机粘结剂、成孔剂混合，成型，经高温烧制而成。

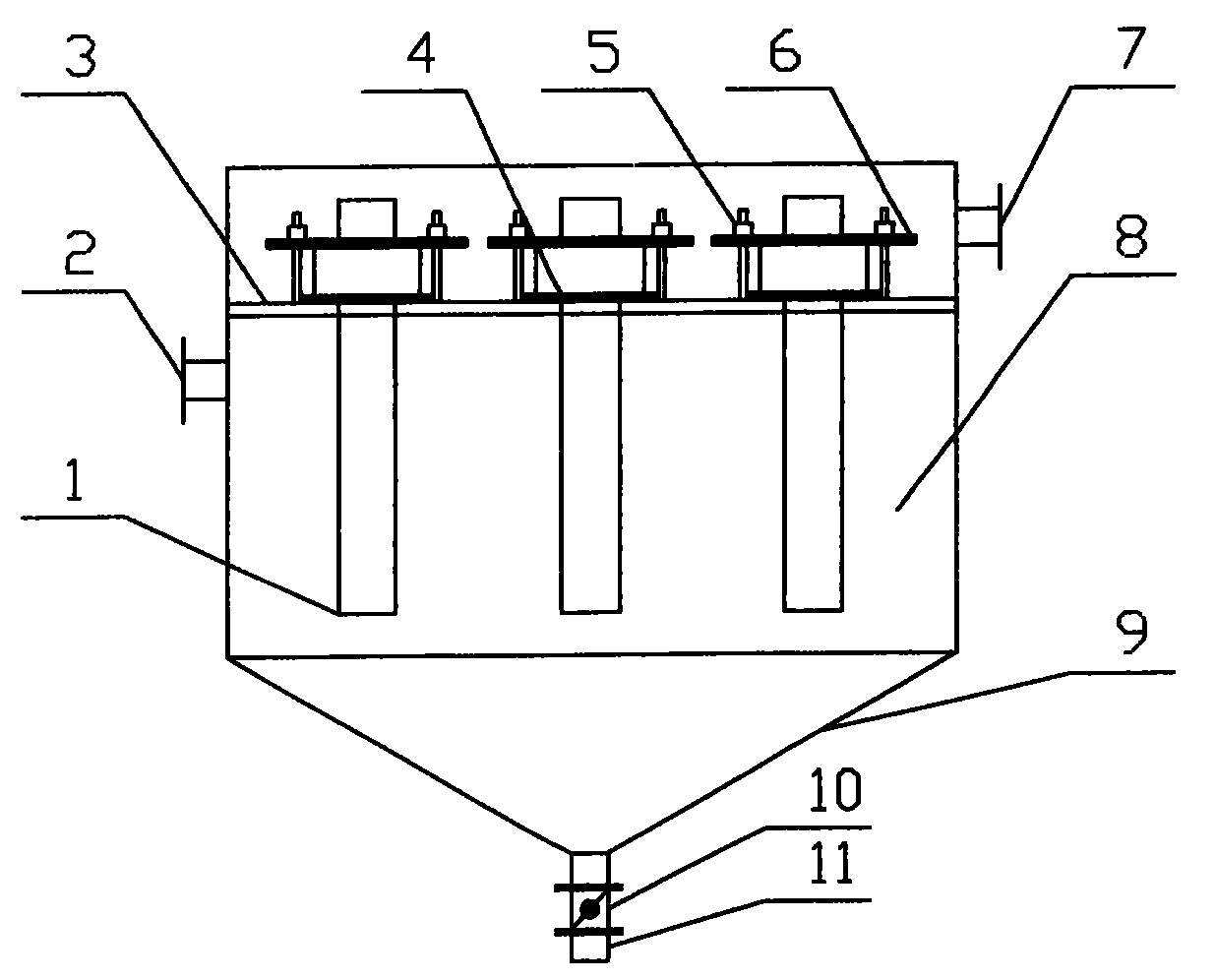

本实用新型所说的过滤装置可以通过如图2所示的安装示意图进行安装。即将上述 U型过滤管通过过滤管的安装头固定在支承板上，根据锅炉除尘水的水量，在支承板上 可排列安装多个U型过滤管，支承板将过滤区和净水区隔断，支承板的下面部分为过滤 区，为待过滤污水，上面部分为净水区，为过滤后的水，污水通过U型过滤管由过滤区 进入净水 区。
本实用新型所述的U型过滤管的管壁是由无数微孔成网络状且均匀分布，细长弯 曲，这就可以有效地提高污水的过滤面积，过滤时，通过拦截作用将颗粒滤去，通过 惯性碰撞，粒径小于微孔孔径的颗粒被截获。
本实用新型具有如下优点：1、单位面积处理水量大，因为U型过滤管垂悬在空中， 表面不易结泥，更易过滤;2、处理后的水质，其SS可达到≤30mg/L(微孔过滤砖处理 后的水质SS一般为50-100mg/L);3、便于清灰和维修管理，由于整个装置采用单个管 逐个安装，可以很方便地对单个管进行更换或清洗;5、可实现自动化控制等优点。
