申请日2004.12.28
公开(公告)日2006.06.21
IPC分类号C02F3/30
摘要

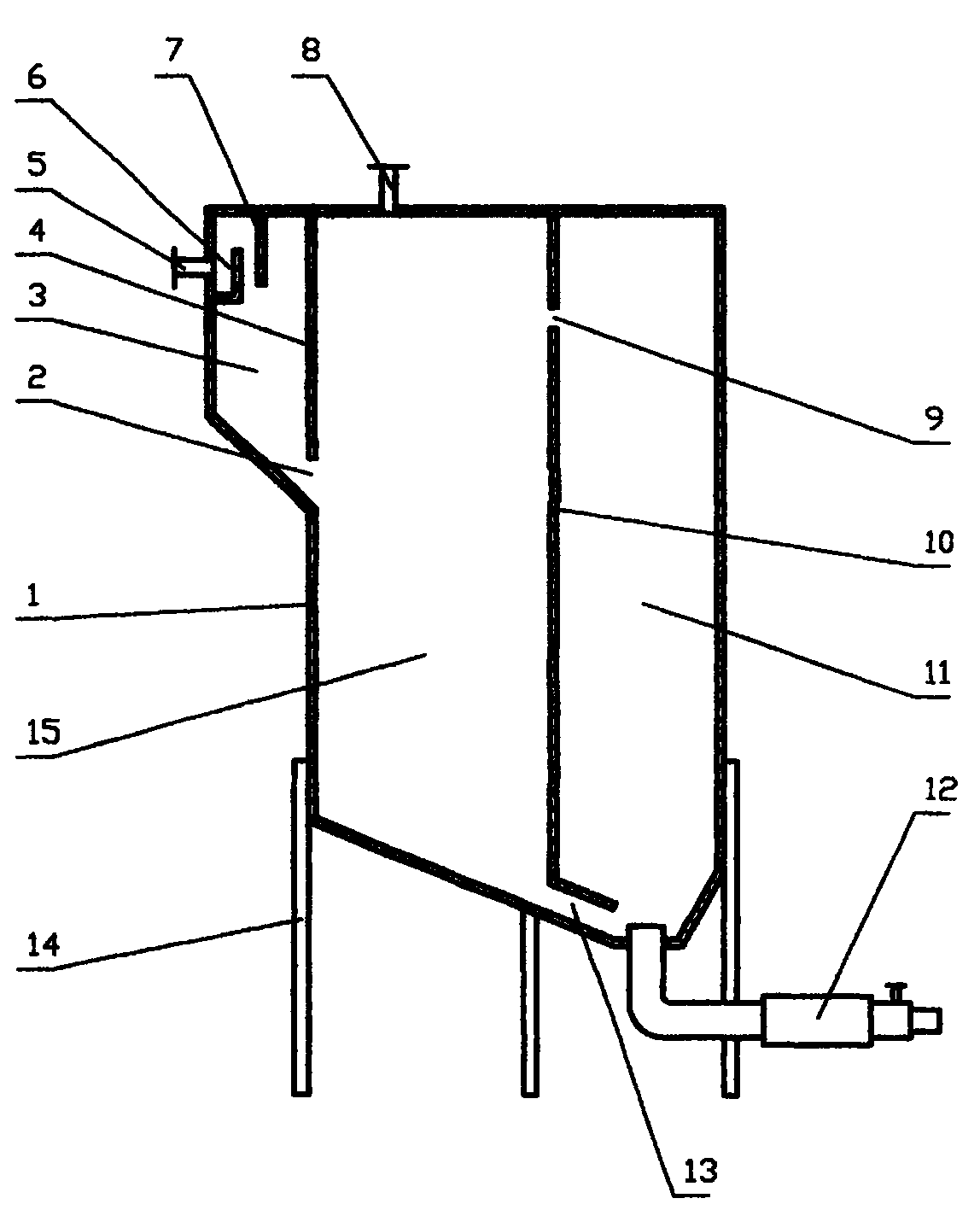

一体化好氧-缺氧污水处理装置，有出水口[5]、出水集水槽[6]、挡板[7]、排气口[8]，壳体[1]内的隔板[10]沿纵向将其分隔成缺氧区[15]和好氧区[11]，隔板[10]有上、下循环窗[9]、[13]，好氧区[11]底部装有喷射器[12]，缺氧区[15]侧向的沉淀池[3]由隔板[4]分隔，隔板[4]下端有通道[2]。其设计合理，结构紧凑，占地面积少，投资少，运行成本低，适应性强，各功能区作用明显，有利于提高污水处理效果及效率，是一新颖实用的环保装置。
权利要求书
1、一体化好氧-缺氧污水处理装置，包括壳体[1]、进料口、出水口 [5]、出水集水槽[6]、挡板[7]、排气口[8]、气液混合喷射器[12]，其特 征是壳体[1]内设有隔板[10]沿纵向将壳体内腔分隔成缺氧区[15]和好 氧区[11]，隔板[10]上部位置设有上循环窗[9]，下端与壳体底板间留设 有下循环窗[13]，上循环窗[9]、下循环窗[13]分别连通缺氧区[15]与好 氧区[11]的上部、底部，进料口设在好氧区[11]底部，装有气液混合喷射 器[12]，缺氧区[15]侧面的中上部位置设有沉淀池[3]，沉淀池[3]与缺氧 区[15]之间由隔板[4]分隔，隔板[4]下端与沉淀池底之间留设有通道[2]连 通沉淀池[3]和缺氧区[15]。
2、根据权利要求1所述的污水处理装置，其特征是壳体[1]底部为平 底锥形，好氧区[11]底的中部位置为平底段，壳体[1]底从缺氧区[15]往 好氧区[11]方向向下倾斜与平底段相接，与平底段相接的好氧区[11]另一 边底向上倾斜。
3、根据权利要求2所述的污水处理装置，其特征是壳体[1]底从缺氧 区[15]往好氧区[11]方向向下倾斜角度为15°～60°，与平底段相接的好氧 区[11]另一边底向上倾斜的倾斜角度为45°～60°。
4、根据权利要求1所述的污水处理装置，其特征是沉淀池[3]底向缺 氧区[10]方向向下倾斜，倾斜角度为45°～70°。
5、根据权利要求1所述的污水处理装置，其特征是上循环窗[9]的位 置低于排水口[5]的位置。
6、根据权利要求1所述的污水处理装置，其特征是沉淀池[3]设在缺 氧区[15]的好氧区[11]相反方向的侧向位置。
说明书
一体化好氧-缺氧污水处理装置
技术领域
本实用新型涉及一种污水处理设备，特别是一种组合有多功能区的一 体化好氧-缺氧污水处理装置。
背景技术
现有污水处理技术有很多，如化学法、絮凝沉降法、生物化学法等， 对不同类型的污水或废水采用不同的处理方法。对含有机物的污(废) 水常采用生物化学法进行处理，利用装置中的活性污泥或生物膜对有机 物的分解、氨氮进行硝化及反硝化，去除有机污染物和氨氮污染。该类 处理方法大多工艺及设备较复杂、基建投资大、占地面积大、处理成本 较高、脱氮效果较差，且处理过程采用多个各自独立的设备来完成。如 厌氧-缺氧-好氧工艺，各处理段大多分开构建，如须实现循环，必须 借助泵等设施来实现，因受回流比等影响，既须较高的运行成本，又难 于达到较高的处理效果，尤其是脱氮效率不高。
发明内容
本实用新型的目的在于克服上述现有技术的缺点而提供一种改进的 一体化好氧-缺氧污水处理装置，多功能区组合一体运行，减少建设占地 面积，降低投资成本和运行、维护费用，提高污水处理能力及效率。
本实用新型的目的可以通过如下技术措施来实现：本装置的壳体内设 有隔板沿纵向将壳体内腔分隔成缺氧区和好氧区，隔板固定在壳体的侧 壁上，隔板上部位置设有上循环窗，下端与壳体底板间留设有下循环窗， 上循环窗、下循环窗分别连通缺氧区与好氧区的上部、底部，进料口设在 好氧区底部，装有气液混合喷射器，喷射器出液流向为从下向上，混合液 在喷射器出液引导下，在好氧区由下向上流动，并穿过好氧区与缺氧区 隔板的上循环窗进入缺氧区，由上而下流动并经下循环窗形成好氧区与 缺氧区之间的循环流动，在缺氧区上面有排气口，缺氧区侧面的中上部位 置设有沉淀池，沉淀池与缺氧区由隔板分隔，隔板下端与沉淀池底之间留 设有通道连通沉淀池和缺氧区，排水口设在沉淀池侧壁上部，混合液由沉 淀池底部通道进入沉降池，澄清的水从排水口排出，沉降污泥经沉淀池 底部通道自回流，污泥回流及混合液进入沉降池均使用同一通道，易于 在沉降池中形成污泥悬浮层而使上升混合液与下沉的污泥之间形成碰 撞、吸附和过滤作用，提高沉淀池的处理效率。
本实用新型设计合理，将缺氧区、好氧区及沉淀池组合于一体，可在 各功能区不断地进行有机物分解、氨氮硝化及脱氮，作用明显，活性污泥 可自回流，能有效地削减污水中有机污染物和氨氮的含量，有利于提高污 水处理效果及效率，其结构紧凑、占地面积少、投资少、运行成本低，适 应性强，是一新颖实用的环保装置。
