申请日2004.08.07
公开(公告)日2005.10.12
IPC分类号F04B9/14; F04B53/14
摘要

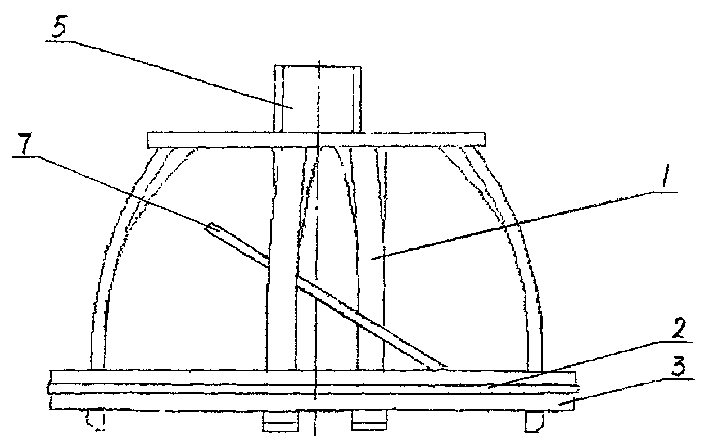

本实用新型公开了一种污水抽水活塞，包括支架(1)、橡胶片(2)和托盘(3)，所述的支架(1)位于橡胶片(2)上，橡胶片(2)位于托盘(3)上，三者之间通过对应位置的连接孔(4)固定在一起，支架上的活塞头(5)与手柄相连;所述的橡胶片(2)由片身(6)和片舌(7)组成，片舌(7)为单面开口。本实用新型具有抽水顺畅不会出现堵塞，结构合理，拆卸更换橡胶片容易，使用寿命长且成本低廉的特点。
权利要求书
1、一种污水抽水活塞，其特征在于包括支架(1)、橡胶片(2)和托 盘(3)，所述的支架(1)位于橡胶片(2)上，橡胶片(2)位于托盘(3) 上，三者之间通过对应位置的连接孔(4)固定在一起，支架上的活塞头(5) 与手柄相连;所述的橡胶片(2)由片身(6)和片舌(7)组成，片舌(7) 为单面开口。
2、如权利要求1所述的污水抽水活塞，其特征在于：片舌(7)舌端 与片身(6)为一体。
3、如权利要求1或2所述的污水抽水活塞，其特征在于：支架的支架 脚(8)为二根以上。
说明书
污水抽水活塞
技术领域
本实用新型涉及污水处理抽水配件领域，特别是涉及一种污水抽水活 塞。
背景技术
目前对于沼气池污水处理等领域，抽水活塞为底盘抽水活塞，其主要 构件橡胶片为中间固定，两边张开，这就使得其张开的角度有限，遇到体 积稍大的污物时污物容易被胶片卡住，发生堵塞，造成抽水不畅;另一方 面，由于其结构所限，在抽水活塞中橡胶片是易损件，一旦橡胶片坏了以 后，只能将整个活塞换掉，同时其底盘实际对抽水功能并没有作用，浪费 材料，徒增成本，因而其结构是不合理的。
实用新型内容
本实用新型的目的在于克服上述缺点，提供一种抽水顺畅不会出现堵 塞，拆卸更换橡胶片容易，结构合理，使用寿命长且成本低廉的污水抽水 活塞。
本实用新型的目的及解决其主要技术问题是采用以下技术方案来实现 的：依据本实用新型提出的一种污水抽水活塞，包括支架、橡胶片和托盘， 支架位于橡胶片上，橡胶片位于托盘上，三者之间通过对应位置的连接孔 固定在一起，支架上的活塞头与手柄相连;橡胶片由片身和片舌组成，片 舌为单面开口。
本实用新型的目的及解决其技术问题还可以采用以下技术措施来进一 步实现。
本实用新型的污水抽水活塞，其片舌舌端与片身为一体。
本实用新型的污水抽水活塞，支架的支架脚为二根以上。
本实用新型与现有技术相比具有明显的优点和有益效果。由以上技术 方案可知，本实用新型的污水抽水活塞，橡胶片中片舌端部采用与片身为 一体侧面固定方法，既保证了片舌片身连接处的强度，又保证片舌的单面 开口，由于片舌张开角度大，可通过较大污物，不易发生堵塞，从而解决 了现有技术中的容易堵而造成的抽水不畅的问题，由于其各部分是通过连 接孔固定在一起的，其拆卸更换橡胶片容易，无须换掉整个活塞，节约了 成本;由于采用框架支架结构，节约了材料，因而其结构合理，成本低廉。 可一次塑浇成型，既保证了强度，与金属材料相比又延长了其使用寿命。
