申请日2004.08.06
公开(公告)日2005.12.14
IPC分类号G01F11/10; G01F1/05
摘要
本实用新型属于计量器具，涉及一种容积式污水流量计。其特征在于：进水口在箱体的上部，排水口在箱体的下部;进水口装有转动阀与分水管连接，小齿轮与转动阀连接;固定于箱体的支撑立柱的上端安装两个轴承座，摆动横杆和大齿轮与大齿轮轴静配合，大齿轮轴通过轴承与轴承座滑动配合;摆动横杆的两端各自有铰接的连板与左右两个计量容器横梁分别铰接，计量容器横梁固定在计量容器上;计量容器的下部装有排水盖，其下面设有计量容器排水口，固定于箱体的顶柱在排水盖的下面;摆动横梁装有弹簧秤，与弹簧秤一端相对应的安装有交替限位块;箱体的一侧装有数码计数器，数码计数器通过数码计数器连杆与计量容器连接，该流量计由于机械部件都在污水的上部，而且离污水的表面有一定的距离，靠重力来启动和运行，因此具有设计合理，结构简单，计量准确，运行可靠，使用方便，维修容易等优点。
权利要求书
1一种容积式污水流量计，是由数码计数器(1)、摆动横杆(2)、弹簧秤(3)、交替 限位块(4)、连接板(5)、计量容器(6)、箱体(7)、排水盖(8)、顶柱(9)、大齿轮(10)、 转动阀(11)、小齿轮(12)、支撑立柱(13)、排水口(14)、轴承座(15)、大齿轮轴(16)、 箱体盖(17)、进水口(18)、计量容器排水口(19)、数码计数器连杆(20)、计量容器横梁 (21)、分水管(22)、轴承(23)组成的，其特征在于：进水口(18)在箱体(7)的上部， 排水口(14)在箱体(7)的下部;进水口(18)装有转动阀(11)与分水管(22)连接， 小齿轮(12)与转动阀(11)连接;固定于箱体(7)的支撑立柱(13)的上端安装两个轴 承座(15)，摆动横杆(2)和大齿轮(10)与大齿轮轴(16)静配合，大齿轮轴(16)通过 轴承(23)与轴承座(15)滑动配合;摆动横杆(2)的两端各自有铰接的连板(5)与左右 两个计量容器横梁(21)分别铰接，计量容器横梁(21)固定在计量容器(6)上;计量容 器(6)的下部装有排水盖(8)，其下面设有计量容器排水口(19)，固定于箱体(7)的顶 柱(9)在排水盖(8)的下面;摆动横梁(2)装有弹簧秤(3)，与弹簧秤一端相对应的安 装有交替限位块(4);箱体(7)的一侧装有数码计数器(1)，数码计数器(1)通过数码计 数器连杆(20)与计量容器(6)连接。
说明书
容积式污水流量计
技术领域 本实用新型涉及一种容积式污水流量计。
背景技术 中国实用新型专利00212773.3公开的污水流量计由于它的运行部件都是 在污水中，另外由于浮力有限，运行一个时期后导致进水和出水阀门无法开启，无法正常工 作。
发明内容 本实用新型的目的是为污水计量提供一种运行可靠，机械结构简单，计量 准确，维修方便的污水计量器具。
本实用新型的内容简述：
容积式污水流量计是由数码计数器、摆动横杆、弹簧秤、交替限位块、连接板、计量 容器、箱体、排水盖、顶柱、大齿轮、转动阀、小齿轮、支撑立柱、排水口、轴承座、大齿 轮轴、箱体盖、进水口、计量容器排水口、数码计数器连杆、计量容器横梁、分水管、轴承 组成的，其特征在于：进水口在箱体的上部，排水口在箱体的下部;进水口装有转动阀与分 水管连接，小齿轮与转动阀连接;固定于箱体的支撑立柱的上端安装两个轴承座，摆动横杆 和大齿轮与大齿轮轴静配合，大齿轮轴通过轴承与轴承座滑动配合;摆动横杆的两端各自有 铰接的连板与左右两个计量容器横梁分别铰接，计量容器横梁固定在计量容器上;计量容器 的下部装有排水盖，其下面设有计量容器排水口，固定于箱体的顶柱在排水盖的下面;摆动 横梁装有弹簧秤，与弹簧秤一端相对应的安装有交替限位块;箱体的一侧装有数码计数器， 数码计数器通过数码计数器连杆与计量容器连接;箱体盖在箱体的上面。

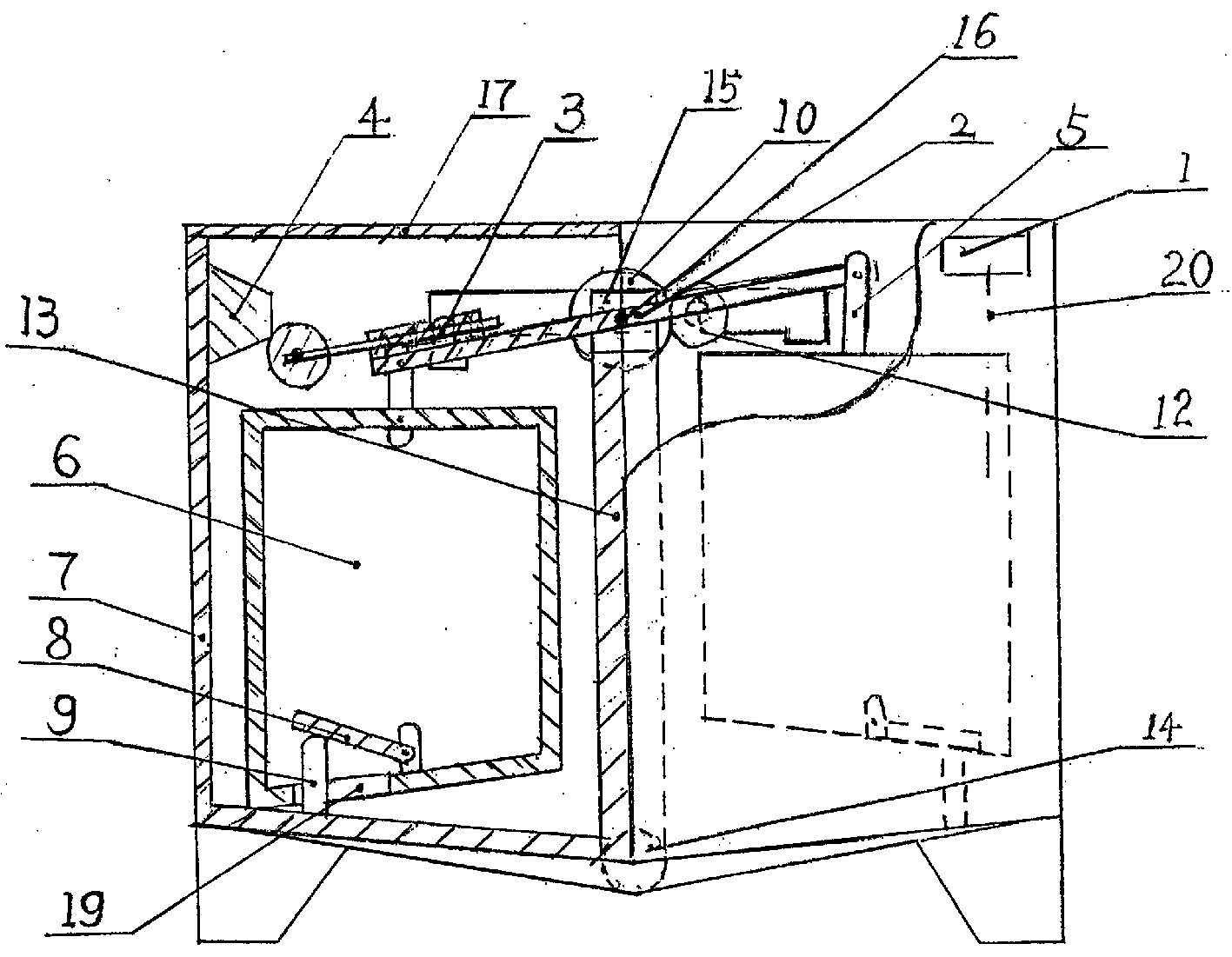

工作原理：污水从右侧的分水管流入右侧的计量容器，当达到设定的重量时候，经过 弹簧秤称重后，经交替限位块，右侧的计量容器在污水重力的作用下突然下落，位于计量容 器下面的顶柱突然顶开排水盖，计量容器内的污水下泄，流入箱体的下面，并从排水口流出。 在右侧的计量容器下落的同时，摆动横杆转动并带动同轴上的大齿轮转动，与之相啮合的小 齿轮开始转动，和小齿轮连接的转动阀也开始转动，将污水从进水口导入左侧分水管，污水 从左侧的分水管流入左侧的计量容器，由此往复，右侧的计量容器每下上一次带动数码计数 器一次。
本实用新型的有益效果是：该流量计由于机械部件都在污水的上部，而且离污水的表 面有一定的距离，靠重力来启动和运行，因此具有设计合理，结构简单，计量准确，运行可 靠，使用方便，维修容易等优点。
