申请日2004.09.09
公开(公告)日2006.03.29
IPC分类号C02F1/24
摘要
一种水处理平流式气浮池，属于水处理固液分离装置，其池体的底部为锥斗型，即底部由四周的斜面和中间的水平面构成，放空管设在斜面和水平面上，斜面与水平面间的夹角α为20°～30°。本实用新型适用于由气浮法进行固液分离的水处理，锥斗型池底便于污泥的排除、清洗，池内不会产生污泥淤积发酵现象，从而保证气浮池出水水质的稳定。
权利要求书
1、一种水处理平流式气浮池，包括池体、放空管、排泥管，其特征 是池体的底部为锥斗型，即底部由四周的斜面和中间的水平面构成，放 空管设在斜面和水平面上。
2、按权利要求1所述的水处理平流式气浮池，其特征是所述斜面与 水平面间的夹角α为20°～30°。
说明书
水处理平流式气浮池
技术领域
本实用新型涉及一种水处理装置，特别是进行固液分离的平流式气浮池。
背景技术
污水处理中的气浮法是设法在水中通入或产生大量微细气泡，使其 粘附于絮凝颗粒上，造成整体比重小于水的状况，根据浮力原理使其迅 速浮至水面，从而进行固液分离的一种有效方法。该方法广泛应用平流 式气浮池的装置，这种气浮池由池体、进出水管、溶气水管、放空管、 排泥管、刮渣机构等部分构成。现有气浮池池体的底部为水平式，长时 间运转后，底部沉积的污泥在排空清洗时难以排尽，易造成污泥发酵、 上浮，从而影响处理后的出水水质。
实用新型内容
本实用新型的目的在于克服现有平底式气浮池的不足之处，提供一 种便于排空清洗，提高出水水质的水处理平流式气浮池。

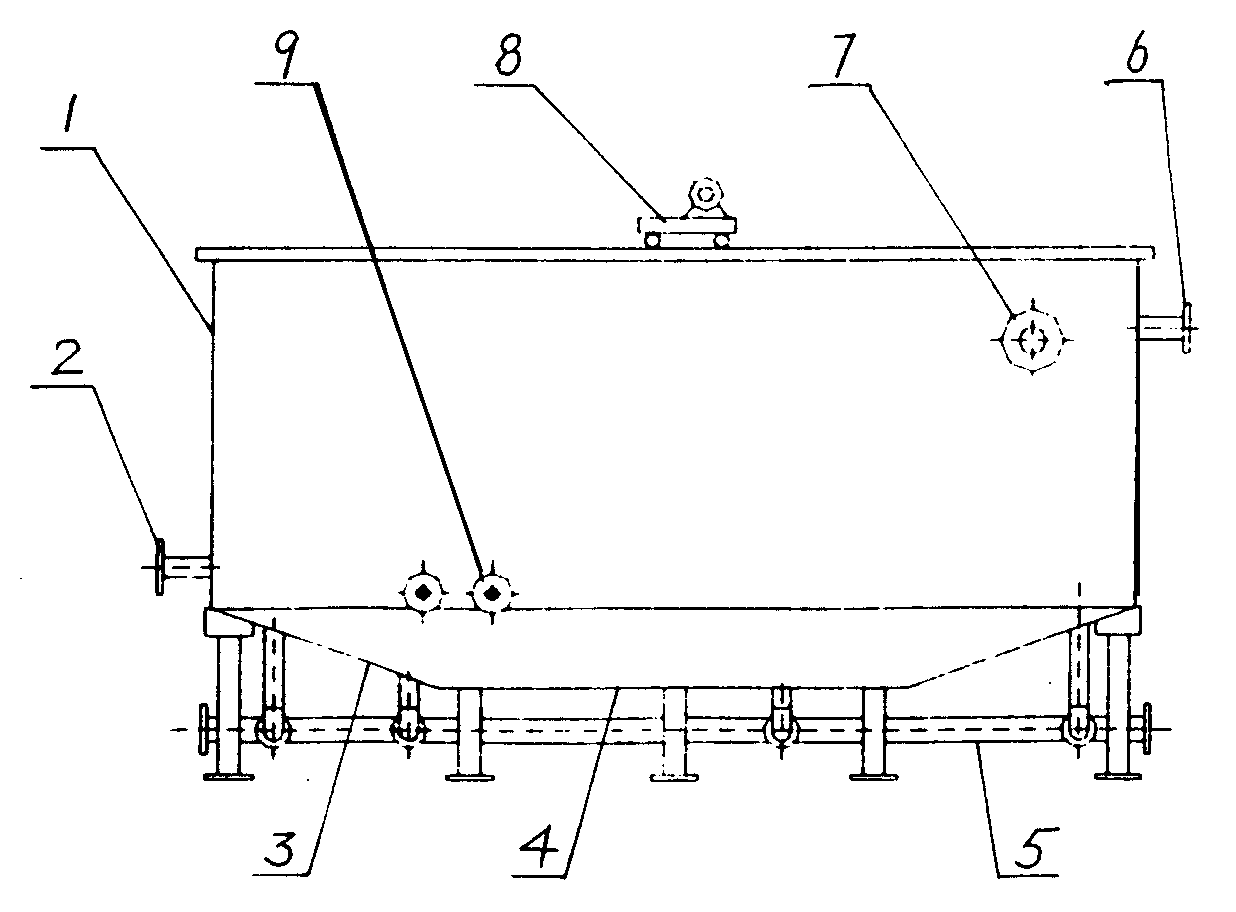

本实用新型的技术方案是：池体的底部为锥斗型，即底部由四周的 斜面和中间的水平面构成，放空管设在斜面和水平面上。
上述斜面与水平面间的夹角α为20°～30°。
本实用新型的有益效果是，由于池体底部为锥斗型，沉积的污泥易 于排除、放空，避免污泥长期淤积发酵，从而保证了气浮池出水水质的 稳定。而且整个池体维修起来也更为方便。
