申请日2004.10.11
公开(公告)日2009.07.01
IPC分类号G01N9/32; G01N35/00; G01N9/36
摘要

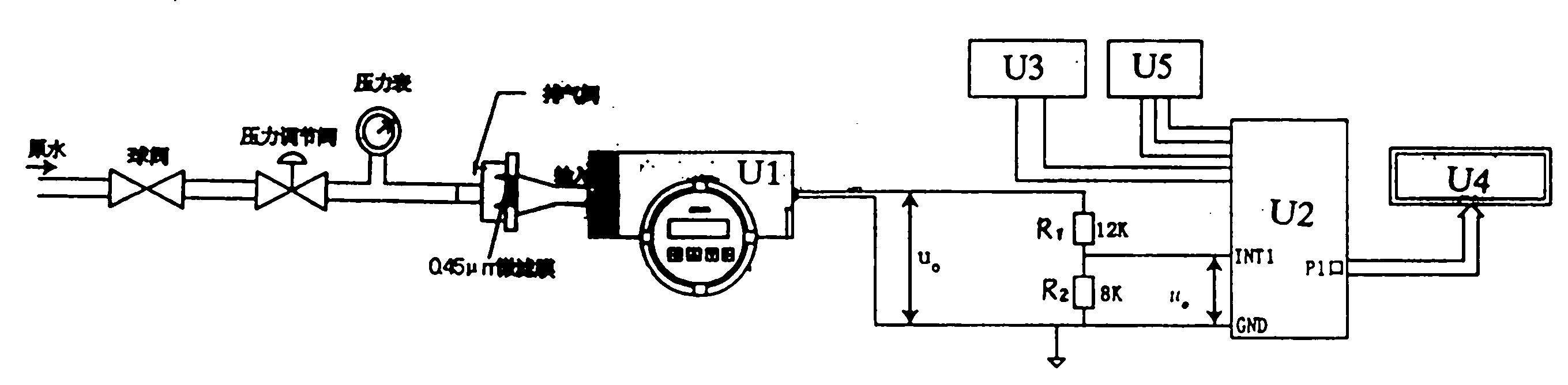

本发明涉及污泥密度指数(SDI-Silt Density Index)测量器，特别是涉及全自动SDI污泥密度指数测试仪，包括球阀、压力调节阀、压力表、排气阀、0.45μm微滤膜，其特征在于：还包括连通其过滤膜出口的电磁流量变送器(内含电磁式流量传感器)U1、通过电阻R1与R2连接其电磁流量变送器电脉冲输出端的微计算机单片机U2、连接其单片机人机对话口的键盘U3、连接其单片机数据输出口P1的显示器U4和连接其单片机口的看门狗电路-WATCHDOG U5。主要适用于中水SDI的测量。有效果是能为水处理行业提供全自动化的SDI指数的测量仪，省时省力完成水中SDI的测量，促进再生水的广泛广应用，节约水资源。
权利要求书
1、全自动SDI污泥密度指数测试仪，是将原水经球阀和压力调节阀 调节给水压力为30psi，经0.45μm微滤膜过滤，流入电磁流量变送器， 并借助其表盘上四个光敏操作键选择脉冲当量为每200个脉冲/升水，即 此时，每流过电磁流量变送器1升原水就输出200个电脉冲，其电脉冲 信号或电磁流量变送器输出端上的4-20mA模拟量信号送入单片机，单 片机每隔5分钟采集一次脉冲信号，15分钟循环一次，记录在30psi给 水压力下、0.45μm微滤膜过滤500ml原水所需要的时间，并存入片内 RAM，计算出SDI，送入显示器显示;其SDI测试仪包括球阀、压力调 节阀、压力表、排气阀、0.45μm微滤膜，其特征在于：还包括连通其 过滤膜出口的电磁流量变送器、连接其电磁流量变送器电脉冲输出端的 微计算机单片机、连接其单片机人机对话口的键盘、连接其单片机数据 输出口的显示器和连接其单片机口的“看门狗电路-WATCHDOG”。
2、根据权利要求1所述的全自动SDI污泥密度指数测试仪，其特征 在于：其电磁流量变送器选用SIEMENS公司的7ME5033型电磁流量变 送器。
3、根据权利要求1所述的全自动SDI污泥密度指数测试仪，其特征 在于：其单片机选用ATMEL公司的MCS-51系列单片机89C52。
4、根据权利要求1所述的全自动SDI污泥密度指数测试仪，其特征 在于：其键盘U3为开始按钮START、液晶显示页上翻按钮UP和液晶 显示页下翻按钮DOWN，其引线分别接CPU89C52的P2.5、P2.6、P2.7， 即分别接25、24和23脚，还分别通过3只1K上拉电阻R10、R17与 R18接+5V。
5、根据权利要求1所述的全自动SDI污泥密度指数测，其特征在于： 其“看门狗电路”U4选用IMP831L集成电路，其人工复位MR脚1 接一只手动复位按钮并通过一只二极管D1接看门狗电路输出WDO脚 8，电源VCC脚2接+5V，地GND脚3接地，接89C52CPU的地GND， 输出PFO脚5接U2的输入INT脚1，看门狗输入WDI脚6接U2的输 出PO.7脚，复位RESET脚接U2的RST脚。
6、根据权利要求1所述的全自动SDI污泥密度指数测试仪，其特征 在于：其显示器U5选用OCMJ公司生产的128×64液晶点阵模块显示 屏，其模块显示屏的1、2、3脚接+5V与电源地，4、5、6脚分别接U2 的P20、P21与P22，7、8、9、10与11脚分别接U2的44、43、42、41 与40脚，12、13与14脚分别接U2的1、2与3脚，15脚接U2的P23， 16脚悬空，17与18脚接一个10K可变电阻R3。
7、根据权利要求1所述的全自动SDI污泥密度指数测试仪，其特征在 于其主程序流程：打开设备电源开关，单片系统首先进行初始化完 成、系统一切正常以后，进入准备工作的等待状态，如果所有外部条件 都准备好，启动start键，系统开始对流量进行累加，累加到500毫升后， 记录所用时间，15分钟后，再次记录累加到500毫升所需时间，然后通过 系统计算得出SDI值，送至液晶屏进行显示，此时可以通过上下键查询以 前存储的数值，如不查询则回到流程前段，等待新一次的开始。
说明书
全自动SDI污泥密度指数测试仪
技术领域
本发明涉及污泥密度指数(SDI-Silt Density Index)测量器，特别是
涉及全自动SDI污泥密度指数测试仪，主要适用于中水SDI的 测量。
背景技术
水作为唯一可循环利用的自然资源，加大其循环利用率，推广应用 再生水，己是当今社会的一件大事，因此，SDI测试仪将得到广泛的使 用。目前国内水处理行业使用的SDI污泥密度指数测试仪，均为手动方 式的，存在使用起来不方便、需要人工频繁测量、记录数据，测量后还 要计算数据，既费时、又费力，这在污水处理系统中体现得非常明显。
发明内容
本发明的目的是针对现有技术中存在的上述缺点，提供一种全自动 SDI污泥密度指数测试仪。
本发明的技术方案是将原水经球阀和压力调节阀调节给水压力为 30psi，经0.45μm微滤膜过滤，流入电磁流量变送器(内含电磁式流量传 感器)，并借助其表盘上四个光敏操作键选择脉冲当量为每200个脉冲/ 升水，即此时，每流过电磁流量变送器1升原水就输出200个电脉冲， 其电脉冲信号或电磁流量变送器输出端上的4-20mA模拟量信号送入单 片机，单片机每隔5分钟采集一次脉冲信号，15分钟循环一次，记录在 30psi给水压力下、0.45μm微滤膜过滤500ml原水所需要的时间，并存 入片内RAM，计算出SDI，送入显示器显示;其SDI测试仪包括球阀、 压力调节阀、压力表、排气阀、0.45μm微滤膜，其特征在于：还包括 连通其过滤膜出口的电磁流量变送器(内含电磁式流量传感器)、连接其 电磁流量变送器电脉冲输出端的微计算机单片机、连接其单片机人机对 话口的键盘、连接其单片机数据输出口的显示器和连接其单片机口的“看 门狗电路-WATCHDOG”。
在相同的30psi给水压力下，用0.45μm微滤膜过滤一定量原水所需 要的时间是不同的，即发送200个脉冲的时间越长，SDI指数越高;反 之，SDI指数越低。
本发明的有益效果是能为水处理行业提供全自动化的SDI指数测量 仪，可省时省力完成污水的SDI测量，促进再生水的广泛广利用，节约 水资源。
