申请日2003.07.25
公开(公告)日2005.01.26
IPC分类号C02F11/12; F26B23/08
摘要
污泥的微波干燥设备及其干燥方法，其包括：螺旋输送机与污泥塑形机进口相连，污泥微波干燥机内设传输带，污泥塑形机出口与污泥微波干燥机内部相通，微波产生装置通过导波管与污泥微波干燥机连接，集尘机组的排风机进口与旋风集尘机通过管道连接，旋风集尘机通过数组旋转卸尘闸及管道与污泥微波干燥机连接，喷雾除尘机的喷雾器位于水槽上方，洗涤液泵进口与水槽相连，洗涤液泵出口与喷雾器连接，喷雾器与排风机出口相连，污泥收集车位于污泥微波干燥机出口处，污泥经微波加热干燥，干燥过程中的热风、粉尘经旋风集尘机和喷雾除尘机处理排除，能源消耗低，污泥干燥效率高，操作环境好，污泥含水量有效降低，节省占地面积，避免二次污染。
権利要求書
1、一种污泥的微波干燥设备，其特征在于，其主要包括：一螺旋输送 机、污泥微波干燥机、微波产生装置、集尘机组、喷雾除尘机、污泥收集车; 螺旋输送机与污泥塑形机进口相连;污泥微波干燥机设有污泥塑形机及传输 带，污泥塑形机的出口与污泥微波干燥机内部相通;微波产生装置通过导波 管与污泥微波干燥机相连接;集尘机组包括旋风集尘机、旋转卸尘闸、排风 机，排风机的进口与旋风集尘机通过管道相连接，旋风集尘机通过数组旋转 卸尘闸及管道与污泥微波干燥机相连接;喷雾除尘机包括喷雾器、洗涤液泵、 水槽，喷雾器位于水槽上方，洗涤液泵的进口与水槽相连，洗涤液泵的出口 与喷雾器相连接，且喷雾器还与排风机的出口相连;污泥收集车位于污泥微 波干燥机的出口处。
2、一种如权利要求1所述的污泥的微波干燥设备的干燥方法，其特征 在于，由螺旋输送机将污泥向上传输至污泥塑形机的进口，污泥塑形机承接 由螺旋输送机输送的污泥后，将污泥塑造成片状体或圆柱状体，然后将片状 体或圆柱状体的污泥通过其出口使污泥进入污泥微波干燥机内，并置于污泥 微波干燥机内的传输带上，位于污泥微波干燥机内传输带上的污泥，经由微 波产生装置通过导波管传输的微波能量进行加热干燥处理，脱水后的污泥由 污泥微波干燥机出口落至污泥收集车上;干燥过程中产生的热风、水分及粉 尘经由数组旋转卸尘闸抽离，通过管道进入旋风集尘机中，再通过排风机送 入喷雾除尘机中;洗涤液泵将水槽中的洗涤液加压打进喷雾除尘机的喷雾器 中，并雾化吹出，使进入喷雾除尘机中的水分和粉尘吸附雾气后掉落在水槽 中，热风经喷雾后温度降低冷却，除去水分和粉尘的干净空气由喷雾除尘机 上方排除。
说明书
污泥的微波干燥设备及其干燥方法
技术领域
本发明涉及处理污泥的设备，尤其涉及一种利用微波装置降低污泥处理 成本的污泥的微波干燥设备及其干燥方法。
背景技术
在环境保护工程中，对于有机废物，如厨房或工业废水的处理，通常是 经过一些化学处理方法，中和、氧化及还原其中所含有的化学污染物(如洗 洁剂等)之后，将之通导至污水处理池，利用池中的微生物分解残余的有机 废物，去除污染，并在池中留下分解后的沉淀物，一般将这些沉淀物通称为 污泥。
随着污水处理池不断的使用，污泥也就不断的在池中沉积，虽然污泥本 身已经没有污染性，甚至可做为有机肥或是有机土，但待沉积至一定的数量 时，仍然还是必需将池中的污泥捞出，以避免造成污水处理池的淤积而降低 其工作效率。
在捞除的污泥中，除了含有机物之外，还包含有大量的水份，一般经过 一些初步的处理后，污泥的含水率约为80%-90%，而当前每一吨污泥 的搬运处理费用约为台币4,000元，因此，若能降低污泥中的含水率， 将能有效的减少污泥处理的成本。例如，原本处理一吨含水率为80%的污 泥需要的费用为台币4,000元，若能先将该污泥中所含的水份进行蒸发， 使其含水率降至20%，这样该污泥将减重至240公斤，也就是节省了3, 040元台币的处理成本;另外，除了节省处理成本之外，降低含水率后的 污泥，在采用掩埋法进行处理时，由于该污泥的体积相对缩小，还能更进一 步节省掩埋的空间;若是采用焚化法进行处理，由于污泥中的水份较低，因 此可节省焚化时所耗费的能源，避免将热量耗费在蒸发水份的程序上。
现有的污泥干燥处理方法，是以热风吹拂的方式，将污泥置入干燥机中 风干，请参照附件一所示(台湾专利公告第478980号的“废士干燥法”)， 这种方式存在有极大的缺陷，兹将其使用上的缺陷说明如下：1、首先，这 种方法，虽可快速的将污泥的表面干燥，但是，由于污泥的形状是约为棒球 般大小的块状体，因此其内部的水份并不易被排除，因此，只能将污泥的含 水率由90%降至约70%(500kg/hour)。2、有人通过大幅度延长干燥时 间的方式，以降低污泥的含水率，这样不仅增加作业时间及占用空间且增加 了成本。3、由于现有的污泥干燥机采用燃油机进行空气的加热，以达到除 水的效果，因此会在加热过程中，产生二氧化碳(CO2)、硫氧化物(SOX)、氮 氧化物(NOX)、悬浮微粒等污染物，从而造成对环境的二次污染。
由此可知，现有的干燥装置的结构，不仅效率低，而且耗费能源，还会 造成高污染及二次污染的问题，因此实用性较差，有鉴于此，本发明人积极 开发研究，期望能发明一种污泥的微波干燥设备及其干燥方法，改进现有产 品装置的结构，使其更具有实用性，本发明人基于从事环境保护工程多年的 经验，并经过不断的开发研究，终于设计出本发明的污泥的微波干燥设备及 其干燥方法。
发明内容
为了克服现有的，本发明提供一种污泥的微波干燥设备及其干燥方法， 其能够降低能源消耗，提高污泥干燥效率，改善操作环境，使污泥含水量有 效降低，节省占地面积，避免二次污染。
本发明解决其技术问题所采用的技术方案是：

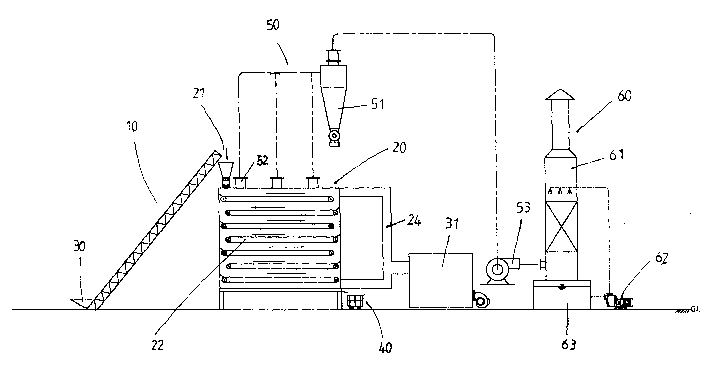

本发明污泥的微波干燥设备，其主要包括：一螺旋输送机、污泥微波干 燥机、微波产生装置、集尘机组、喷雾除尘机、污泥收集车;螺旋输送机与 污泥塑形机进口相连;污泥微波干燥机设有污泥塑形机及传输带，污泥塑形 机的出口与污泥微波干燥机内部相通;微波产生装置通过导波管与污泥微波 干燥机相连接;集尘机组包括旋风集尘机、旋转卸尘闸、排风机，排风机的 进口与旋风集尘机通过管道相连接，旋风集尘机通过数组旋转卸尘闸及管道 与污泥微波干燥机相连接;喷雾除尘机包括喷雾器、洗涤液泵、水槽，喷雾 器位于水槽上方，洗涤液泵的进口与水槽相连，洗涤液泵的出口与喷雾器相 连接，且喷雾器还与排风机的出口相连;污泥收集车位于污泥微波干燥机的 出口处。
本发明污泥的微波干燥设备的干燥方法，其由螺旋输送机将污泥向上传 输至污泥塑形机的进口，污泥塑形机承接由螺旋输送机输送的污泥后，将污 泥塑造成片状体或圆柱状体，然后将片状体或圆柱状体的污泥通过其出口使 污泥进入污泥微波干燥机内，并置于污泥微波干燥机内的传输带上，位于污 泥微波干燥机内传输带上的污泥，经由微波产生装置通过导波管传输的微波 能量进行加热干燥处理，脱水后的污泥由污泥微波干燥机出口落至污泥收集 车上;干燥过程中产生的热风、水分及粉尘经由数组旋转卸尘闸抽离，通过 管道进入旋风集尘机中，再通过排风机送入喷雾除尘机中;洗涤液泵将水槽 中的洗涤液加压打进喷雾除尘机的喷雾器中，并雾化吹出，使进入喷雾除尘 机中的水分和粉尘吸附雾气后掉落在水槽中，热风经喷雾后温度降低冷却， 除去水分和粉尘的干净空气由喷雾除尘机上方排除。
