申请日2003.05.06
公开(公告)日2003.10.01
IPC分类号F03B13/06
摘要
本发明是一种制热式抽水蓄能发电及污水处理系统。包括有抽水泵(2)、污水处理工艺设备A、上水库(7)、水力发电机组(9)，其中抽水泵(2)的抽水口通过抽水管道(3)与下水库(10)相通，抽水泵(2)的出水口通过出水管道(4)及污水处理工艺设备A与上水库(7)相通，水力发电机组(9)的进水口通过发电水管(8)与上水库(7)相通，水力发电机组(9)的出水口与下水库(10)相通。本发明由于采用污水处理与抽水蓄能发电相结合的方法，故其不仅污水净化处理能达标排放，而且其抽水蓄能发电可满足电网的调峰要求，其电能的可靠性高。是一种污水处理技术可靠，电能质量优，可随时进行电网的调峰，污水处理量大，综合经济效益较好的制热式抽水蓄能发电及污水处理系统。
権利要求書
1、一种制热式抽水蓄能发电及污水处理系统，其特征在于包括有抽水泵 (2)、污水处理工艺设备A、上水库(7)、水力发电机组(9)，其中抽水泵(2) 的抽水口通过抽水管道(3)与下水库(10)相通，抽水泵(2)的出水口通过 出水管道(4)及污水处理工艺设备A与上水库(7)相通，水力发电机组(9) 的进水口通过发电水管(8)与上水库(7)相通，水力发电机组(9)的出水口 与下水库(10)相通。
2、根据权利要求1所述的制热式抽水蓄能发电及污水处理系统，其特征 在于上述污水处理工艺设备A包括有污水处理工艺沟(5、14)、污水处理工艺 池(6)，其中污水处理工艺沟(5)的进水口与出水管道(4)相通，污水处理 工艺沟(5)出水口与污水处理工艺池(6)的进水口相通，污水处理工艺池(6) 的出水口通过污水处理工艺沟(14)与上水库(7)相通。
3、根据权利要求1所述的制热式抽水蓄能发电及污水处理系统，其特征 在于上述抽水泵(2)与污水处理工艺设备A之间的出水管道(4)上设有阀门 (12)，抽水泵(2)的出水口还可通过出水管道(11)分别与水力发电机组(9) 及上水库(7)相通，出水管道(11)上设有阀门(13)。
4、根据权利要求1或2或3所述的制热式抽水蓄能发电及污水处理系统， 其特征在于上述抽水泵(2)通过蒸汽管道(1)与热能发生装置连接，通过热 能发生装置产生的蒸汽驱动。
5、根据权利要求1或2或3所述的制热式抽水蓄能发电及污水处理系统， 其特征在于上述污水处理工艺设备A还可与上水库(7)合为一体。
说明书
一种制热式抽水蓄能发电及污水处理系统
1、技术领域：
本发明是一种利用热源生产的蒸汽驱动抽水泵进行抽水蓄能、再根据电网需 要随时发电，并可对抽水部分水体进行净化处理、改进水体水质的综合利用系统， 属于制热式抽水蓄能发电及污水处理系统的创新技术。
2、背景技术：
现有的热电、抽水蓄能发电及污水处理系统是互相分离、彼此独立进行工作 的，特别是要处理大量的污水(如湖泊的水体)时，如用现有的污水处理方法进 行处理，由于其需占用大量的高值土地和投资巨大而难于实施;如用生物在原地 (如湖泊)进行处理时，又可能出现新的生态问题;同时，现有的热电厂在发电 时，其电网的调峰能力较差，无法机动灵活地调整发电能力。
3、发明内容：
本发明的目的在于克服上述缺点而提供一种既可用于进行污水处理，又可 用于抽水蓄能发电的制热式抽水蓄能发电及污水处理系统。本发明的污水处理技 术可靠，污水净化处理能达标排放，而且其抽水蓄能发电可满足电网的调峰要求， 其电能的可靠性高，综合经济效益较好。

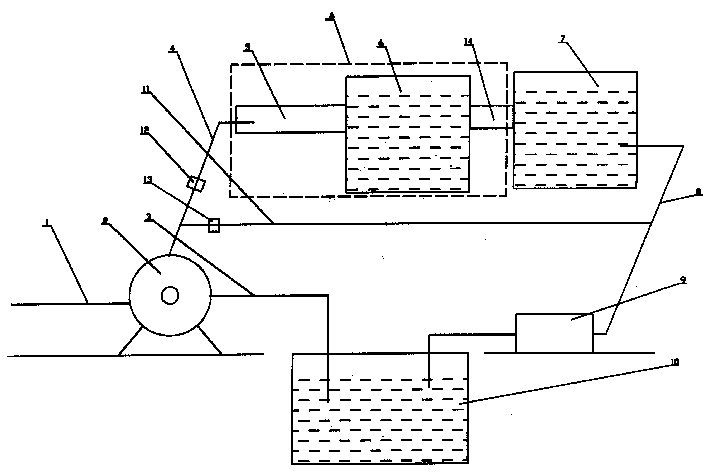

本发明的结构原理图如图1所示，包括有抽水泵(2)、污水处理工艺设备A、 上水库(7)、水力发电机组(9)，其中抽水泵(2)的抽水口通过抽水管道(3) 与下水库(10)相通，抽水泵(2)的出水口通过出水管道(4)及污水处理工艺 设备A与上水库(7)相通，水力发电机组(9)的进水口通过发电水管(8)与 上水库(7)相通，水力发电机组(9)的出水口与下水库(10)相通。
上述污水处理工艺设备A包括有污水处理工艺沟(5、14)、污水处理工艺 池(6)，其中污水处理工艺沟(5)的进水口与出水管道(4)相通，污水处理工 艺沟(5)出水口与污水处理工艺池(6)的进水口相通，污水处理工艺池(6) 的出水口通过污水处理工艺沟(14)与上水库(7)相通。
上述抽水泵(2)与污水处理工艺设备A之间的出水管道(4)上设有阀门 (12)，抽水泵(2)的出水口还可通过出水管道(11)分别与水力发电机组(9) 及上水库(7)相通，出水管道(11)上设有阀门(13)。
上述抽水泵(2)通过蒸汽管道(1)与热能发生装置连接，通过热能发生 装置产生的蒸汽驱动。
上述污水处理工艺设备A还可与上水库(7)合为一体。
本发明由于采用污水处理与抽水蓄能发电相结合的方法，故其不仅污水净化 处理能达标排放，而且其抽水蓄能发电可满足电网的调峰要求，其电能的可靠性 高。另外，本发明在污水处理工艺设备中可使用生物的方法进行污水净化处理， 故其生物的生长状态处于可控的状态，不会产生新的生态问题。本发明是一种污 水处理技术可靠，电能质量优，可随时进行电网的调峰，污水处理量大，综合经 济效益较好的制热式抽水蓄能发电及污水处理系统。特别适用于需要大量处理污 水的地方以及独立电网营运时，其电网的峰、谷负荷变化较大的地方。
