申请日2003.05.09
公开(公告)日2005.02.09
IPC分类号C02F3/02; C02F1/32; C02F3/10
摘要
本发明公开了属于污水处理技术范围的具有杀菌消毒、防止病菌扩散的一种无扩散的全密闭医院污水处理系统。主要由密闭的格栅、调节池、高效膜生物反应器和高效广谱紫外消毒设备串连构成。整个系统采用全密闭结构。膜生物反应器和调节池及格栅排放的全部气体通过管道收集进入单独的紫外消毒器对气体进行消毒，防止病菌通过气体向外扩散。膜生物反应器污泥产量很小，基本无污泥排放，消除废水中悬浮物对紫外消毒的干扰，充分发挥紫外消毒的高效作用，大大降低了病原菌通过污泥排放扩散蔓延的几率。通过系统处理后的出水各项指标均达到或优于国家针对医院污水的排放标准GBJ48-83。
権利要求書
1.一种无扩散的全密闭医院污水处理系统，由膜生物反应器和紫外消毒设备构成，其特 征在于：所述医院污水处理系统采用全密封式结构;其密闭的格栅(1)和调节池(2)连接， 调节池(2)上部的排水泵(3)和膜生物反应器(5)连接，鼓风机(8)连接在膜生物反应 器(5)的底部进气口，系统各部分的排气管路(4)并接后与一台紫外消毒设备(7)连接， 另一台紫外消毒设备(7)连接在抽水泵(6)的出水口。
说明书
无扩散的全密闭医院污水处理系统
技术领域
本发明属于污水处理技术范围，特别涉及具有杀菌消毒防止病菌扩散的一种无扩散的全 密闭医院污水处理系统。
背景技术
医院污水来源及成分复杂，危害性大，污水中含有大量的病原细菌、病毒和化学药剂， 具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消 毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病， 严重危害人们的身体健康。现有常规的医院污水处理一般为一级物化处理加氯化消毒，或二 级生化处理加氯化消毒，在卫生安全方面存在很多问题，诸如：1.常规医院污水处理设施在 处理过程中，受到技术工艺的制约，主要是活性污泥微生物种类和数量少，系统内物理、化 学、生物化学反应过程不完全，并且，一些病原微生物易随出水排放、扩散等，使得常规污 水处理工艺对医院污水中，主要的有机污染物以及病原微生物的处理效率不高;2.由于医院 污水水质特殊，常规好氧生物处理系统无封闭措施，曝气供氧过程产生的气泡扩散形成了大 量的气溶胶分子，这些气溶胶大分子表面附着了一些病原微生物，向空气中扩散传播，这就 为传染性疫病的传播打开了另一条通道，造成对空气的严重污染。特别是对于类似“SARS” 这种高度呼吸道急性传染病蔓延的有效控制，是绝不可取的。3.目前城市二级污水处理厂实 际运行中存一些问题：现在常用的氯消毒方法毒副作用很大，臭氧、二氧化氯毒副作用较小 的消毒剂又由于其高昂的费用而限制了大规模的使用，在医院污水处理过程中，对出水消毒 效率不高。
在现有专利文献：地埋式无动力医院污水处理设备96220159.6、处理医院污水的新型 设备91214463.7、医院污水消毒自动装置86202796、医院及服务设施污水处理装置 98228652.X中公开了一些原有常规医院污水处理系统的改进方法，使设备布置更紧凑，或是 使投加常规氯化消毒剂更方便、自动化程度更高，以上相关专利没有改变医院污水处理中存 在的一些原则问题(如没有考虑在处理过程中空气扩散可能导致的病菌二次污染问题或氯化 消毒的一些问题)。同时以上已有专利没有涉及到利用全密闭的膜生物反应器和紫外消毒技术 处理医院污水。
发明内容

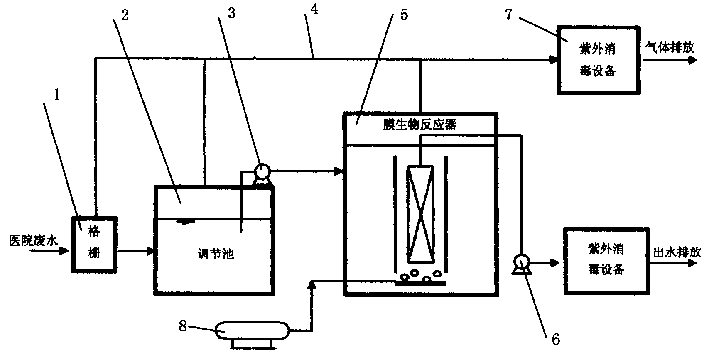

本发明的目的是提供具有杀菌消毒、防止病菌扩散的一种无扩散的全密闭医院污水处理 系统，主要由高效膜生物反应器和高效广谱紫外消毒设备构成，其特征在于：所述医院污水 处理系统用全密封式结构，其密闭的格栅1和调节池2连接，调节池2上部的排水泵3和膜 生物反应器5连接，鼓风机8连接在膜生物反应器5的底部进气口，系统各部分的排气管路 4并接后与一台紫外消毒设备7连接，另一台紫外消毒设备7连接在抽水泵6的出水口。用 于防止在污水处理过程中，医院排出的带有大量病菌及其他污染物的医院污水不污染下水道 及扩散到空气中产生空间污染;通过好氧微生物的作用进行生物反应来降解废水中的污染物， 通过浸没在反应器中的中空纤维膜来实现对病毒和细菌的高效截留效果，达到系统出水指标 的优异排放。
通过接在系统各部分的排气和排水管路中连接紫外消毒设备，在数秒内能够全部杀死病 毒和细菌，无二次污染，不产生副产物。
本发明的有益效果为：1.整个系统采用密闭，膜生物反应器和调节池及格栅排放的全部 气体通过管道收集进入单独的紫外消毒器对气体进行消毒，防止病菌通过气体向外扩散。通 过系统处理后的出水各项指标均达到或优于国家针对医院污水的排放标准GBJ48-83。2.膜 生物反应器污泥产量很小，基本无污泥排放，大大降低了病原菌通过污泥排放扩散蔓延的几 率。3.消除废水中悬浮物对紫外消毒的干扰，充分发挥紫外消毒的高效作用。
