申请日2004.04.08
公开(公告)日2005.03.30
IPC分类号C02F3/10
摘要
本实用新型提供一种膜生化膜污水处理设备。包括污水精滤器、布水管线、膜生化室、清水管线、清水泵、布气管系，在膜生化室中增设膜滤室，膜滤室中设有膜滤器，膜滤器和清水管线相接，膜滤室设上口和下口与膜生化室相通，布气管系为错位曝气管系，设有上曝气管系和下曝气管系。污水在膜生化室内初步净化后进入膜滤室，经膜滤器分离后的清水送进清水管系，污水再进入生化室循环处理。本实用新型的膜生化膜污水处理设备的体积为传统水处理设备的1/4，从而显著减少了基建费用，节省了运行成本，且出水质量好于传统方法。
权利要求书

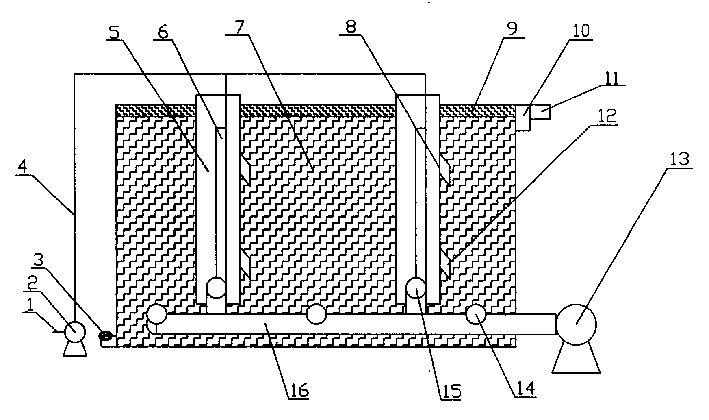

1、一种膜生化膜污水处理设备，包括污水精滤器(10)布水管 系(9)、膜生化室(7)、清水管线(4)、清水泵(2)、清水出口(1)、 布气管系(16)，其特征在于在膜生化室(7)内增设一个膜滤室(5)， 该膜滤室(5)内设有膜滤器(6)，膜滤室上口(8)、膜滤室下口(12) 和膜生化室(7)相通，膜滤器(6)的上端和清水管线(4)相连接。
2、根据权利要求1所述的膜生化膜污水处理设备，其特征在于 所述的布气管系(16)为错流曝气管系，包括设在高低不同的两个平 面上的上曝气管系(15)和下曝气管系(14)。
3、根据权利要求1所述的膜生化膜污水处理设备，其特征在于 所述的膜生化室(7)内设有带有生物膜的浮动填料。
说明书
膜生化膜污水处理设备
技术领域
本实用新型属于污水处理设备领域，特别是一种膜生化膜污水处 理设备。
背景技术
水资源短缺正在威胁着人类社会的发展，工、农业生产和人们的 日常生活。污水通过处理后回收利用已成为一个焦点。水处理技术有 许多种，其中有采用生化反应器的，包括污水布水管线，生化室，清 水管线，清水泵，清水出口，布气系统等。污水通过污水布水管线进 入生化室中，空气从布气系统进入生化室中使浮动填料运动，从而使 污水在生化膜作用下得到净化。但是，目前的生化处理设备普遍存在 的问题是体积大，基建费用高，运行费用高等问题。解决这些问题的 关键是要提高污水处理设备的处理效率。
发明内容
本实用新型的目的是提供一种体积小，效率高的膜生化膜污水处 理设备。
按照本实用新型的膜生化膜污水处理设备，包括污水精滤器、布 水管线、膜生化室、清水管线、清水泵、清水出口、布气管系，其特 征在于在膜生化室内增设一个膜滤室，该膜滤室内设有膜滤器、膜滤 室上口、膜滤室下口和膜生化室相通，膜滤器的上端和清水管线相连 接。
按照本实用新型，所述的布气管系为错流曝气管系，包括设在高 低不同的两个平面上的上曝气管系和下曝气管系。
所述的膜生化室内设有带有生物膜的浮动填料。
采用本实用新型的膜生化膜污水处理设备，污水从污水进口经精 滤器进入设备内，经布水管系均匀地与膜生化室中的浮动填料表面上 的生物膜相接触，在生物膜的作用下，污水得到初步净化。从错流曝 气管系鼓进膜生化室中的空气不仅提供了生物氧气，还促进了污水的 流动。鼓入膜滤室中的空气气泡清洁了膜滤系统的表面，使膜滤能连 续进行。经过膜滤器过滤，使一定量的清水从初步净化的污水中分离 出来进入清水管线外排使用。分离后的污水在错流曝气管系的作用下 经膜滤室的上口流入膜生化室继续反应，反应后的污水通过膜滤室下 再进入膜滤室分离，这样循环往复，使污水中的污染物在有限的空间 里长时间循环反应直至分解。多余的污泥由排污管排出。
由于本实用新型的膜生化膜污水处理设备在生化反应室内增设 了膜滤室，其特殊结构阻挡了浮动填料在膜表面的摩擦，延长了膜的 使用寿命，并使污水按一定流向流动。
由于本实用新型的错流曝气系统是根据水质、水量、浮动填料的 不同而设在两个高度不同的平面上的，因此更好地兼顾了为生物膜供 氧，推动水与浮动填料的接触，清洗膜表面等多项功能。
