申请日2003.05.21
公开(公告)日2004.07.07
IPC分类号C02F1/461
摘要

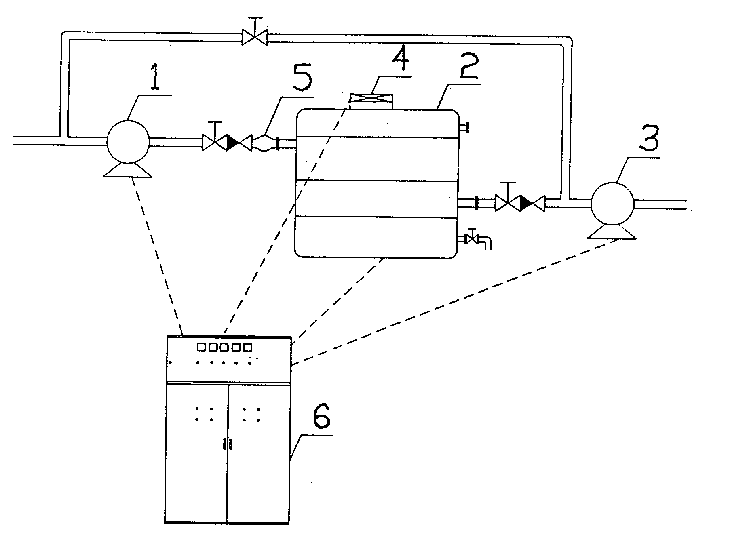

本实用新型涉及一种防窃水技术领域，特别涉及一种供暖管网防窃水的处理装置领域，其特征在于，含有：给水泵(1)、电解水处理箱(2)、恒压补水泵(3)、供暖管网防窃水控制装置(6);所述给水泵(1)的出水口与电解水处理箱(2)的入水口相通;所述电解水处理箱(2)的出水口与恒压补水泵(3)的入水口相通;所述供暖管网防窃水控制装置(6)的输出端分别与给水泵(1)、电解水处理箱(2)及恒压补水泵(3)电连接。本实用新型结构简单、性能稳定、投资小、抗干扰性能强、维护费用低，较好地解决了供暖行业窃水严重的问题。
権利要求書
1.一种供暖管网防窃水处理装置，其特征在于，含有：给水 泵(1)、电解水处理箱(2)、恒压补水泵(3)、供暖管网防窃水控制 装置(6);所述给水泵(1)的出水口与电解水处理箱(2)的入水口 相通;所述电解水处理箱(2)的出水口与恒压补水泵(3)的入水口 相通;所述供暖管网防窃水控制装置(6)的输出端分别与给水泵(1)、 电解水处理箱(2)及恒压补水泵(3)电连接。
2、根据权利要求1所述的一种供暖管网防窃水处理装置，其 特征在于：在所述电解水处理箱(2)上配有排气扇装置(4);所述 供暖管网防窃水控制装置(6)的输出端与排气扇装置(4)电连接。
3、根据权利要求1或2所述的一种供暖管网防窃水处理装置， 其特征在于：在所述电解水处理箱(2)与给水泵(1)之间的送水管 路上配有遥控式浮球阀(5)。
4、根据权利要求1或2所述的一种供暖管网防窃水处理装置， 其特征在于：所述供暖管网防窃水控制装置(6)含有：总电源、给 水泵电源、接触器KM1、热继电器KH1、给水泵(1)、排气扇装置 电源、中间继电器KA1、排气扇装置(4)、电解电源、整流变压器 BY1、电解水处理箱(2)、可控硅、控制电源、PID表、手动电位器、 电解自动/手动、整流触发板;所述给水泵电源、控制电源、排气扇 装置电源及电解电源分别接总电源;所述给水泵电源经接触器KM1、 热继电器KH1与给水泵(1)相接;所述排气扇装置电源经中间继电 器KA1与排气扇装置(4)相接;所述电解电源经整流变压器BY1 与电解水处理箱(2)相接;所述整流变压器BY1的输出端接可控硅 的阴极;所述控制电源经PID表接电解自动/手动的输入端;所述手 动电位器接电解自动/手动的输入端;所述电解自动/手动的输出端接 整流触发板的输入端;所述整流触发板的输出端接可控硅的阳极。
说明书
一种供暖管网防窃水处理装置
所属技术领域
本实用新型涉及一种防窃水技术领域，特别涉及一种供暖管网防 窃水的处理装置领域。
背景技术
失水严重是供暖系统面临的共同难题，其主要原因是供暖用户盗 用热水，使供暖系统缺水严重。为保证供暖系统的安全运行，必须不 断地补水以保证管网内的正常压力。国内一些单位对此问题也进行了 一定的研发工作，采取了一些相应的解决办法，如加入颜料、臭味剂 等，但效果不理想且难以科学管理。而市场上某些防窃水的处理装置 系统繁杂，工作不稳定，如电解水处理罐上方设通气管与真空泵相连 的工艺，由于罐内工作压力忽高忽低，经常使电解水处理罐不能出水 到补水泵或使罐内的水从通气管跑掉。且连有液位计、变频上水泵的 电解水处理罐投资大、维护费用高。
实用新型内容
本实用新型目的在于提供一种结构简单、性能稳定、投资小、维 护费用低的供暖管网防窃水处理装置。
本实用新型的技术方案可依如下方式实现：
一种热水供暖管网防窃水处理装置，其特点是，含有：给水泵、 电解水处理箱、恒压补水泵、供暖管网防窃水控制装置;所述给水泵 的出水口与电解水处理箱的入水口相通;所述电解水处理箱的出水口 与恒压补水泵的入水口相通;所述供暖管网防窃水控制装置的输出端 分别与给水泵、电解水处理箱及恒压补水泵电连接。
本实用新型在所述电解水处理箱上配有排气扇装置;所述供暖管 网防窃水控制装置的输出端与排气扇装置电连接。
本实用新型在所述电解水处理箱与给水泵之间的送水管路上配 有遥控式浮球阀。
本实用新型所述供暖管网防窃水控制装置含有：总电源、给水泵 电源、接触器KM1、热继电器KH1、给水泵、排气扇装置电源、中 间继电器KA1、排气扇装置、电解电源、整流变压器BY1、电解水 处理箱、可控硅、控制电源、PID表、恒压补水泵、手动电位器、电 解自动/手动、整流触发板;所述给水泵电源、控制电源、排气扇装 置电源及电解电源分别接总电源;所述给水泵电源经接触器KM1、 热继电器KH1与给水泵1相接;所述排气扇装置电源经中间继电器 KA1与排气扇装置相接;所述电解电源经整流变压器BY1与电解水 处理箱相接;所述整流变压器BY1的输出端接可控硅的阴极;所述 控制电源经PID表接电解自动/手动的输入端;所述手动电位器接电 解自动/手动的输入端;所述电解自动/手动的输出端接整流触发板的 输入端;所述整流触发板的输出端接可控硅的阳极。
本实用新型结构简单、性能稳定、投资小、抗干扰性能强、维护 费用低，较好地解决了供暖行业窃水严重的问题。
