申请日2003.05.24
公开(公告)日2004.06.23
IPC分类号C02F3/28; C02F3/30
摘要
一种甲醇液相脱水生产燃料级二甲醚工厂废水处理装置，具有一个上流式厌氧污泥床反应器，围绕上流式厌氧污泥床反应器设置装有填料的曝气沟，该曝气沟出口通过管道连接一复合膜滤折流反应器。它处理效果能达到国家一级排放标准，而且制造成本和处理成本都低。
権利要求書

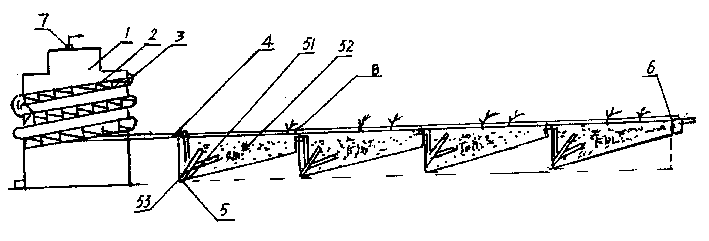

1、一种甲醇液相脱水生产燃料级二甲醚工厂废水处理装置，具有一个 上流式厌氧污泥床反应器(1)，其特征在于：围绕上流式厌氧污泥床反应 器(1)设置装有填料(3)的曝气沟(2)，该曝气沟(2)出口通过管道(4) 连接一复合膜滤折流反应器(5)。
2、根据权利要求1所述的一种甲醇液相脱水生产燃料级二甲醚工厂废 水处理装置，其特征在于：复合膜滤折流反应器(5)上覆盖泥砂(8)。
3、根据权利要求1所述的一种甲醇液相脱水生产燃料级二甲醚工厂废 水处理装置，其特征在于：复合膜滤折流反应器(5)出口带有测试井(6)。
4、根据权利要求1所述的一种甲醇液相脱水生产燃料级二甲醚工厂废 水处理装置，其特征在于：上流式厌氧污泥床反应器(1)顶部开有产沼气 口(7)。
5、根据权利要求1所述的一种甲醇液相脱水生产燃料级二甲醚工厂废 水处理装置，其特征在于：复合膜滤折流反应器(5)由若干斜坡式红泥塑 料袋(51)组合而成，斜坡式红泥塑料袋(51)里撑有管道(53)，装有填 料(52)。
6、根据权利要求5所述的一种甲醇液相脱水生产燃料级二甲醚工厂废 水处理装置，其特征在于：斜坡式红泥塑料袋(51)容积为5m3。
说明书
甲醇液相脱水生产燃料级二甲醚工厂废水处理装置
一、所属技术领域
本实用新型涉及一种废水或污水的处理装置，尤其是指一种甲醇液 相脱水生产燃料级二甲醚工厂废水处理装置。
二、背景技术
二甲醚(dimethy ether，DME)简称为甲醚，是一种可以用甲醇、天然 气、煤等提取合成的无色无毒的产品，与液化气物理性质相似，是既能作 原料燃烧，又能作制冷剂的环保新能源。因二甲醚具有优良的燃烧性能， 无污染，对臭氧层无损害，在运输和使用上安全方便，所以被世界各国作 为重点开发的新型洁净燃料，还作为替代柴油的汽车燃料。甲醇液相脱水 制备二甲醚，其工艺是两分子甲醇在浓硫酸脱水剂的作用下脱去一分子的 水生成一分子的二甲醚，具有反应温度低，转化率高(>80%)和选择性 好(>98%)的优点，但由于使用浓硫酸作为脱水剂，存在着废酸污染环 境的问题。因此，很好地处理甲醇液相脱水生产燃料级二甲醚工厂废水使 之达到排放标准是十分重要的。
三、发明内容
本实用新型的目的在于提供一种甲醇液相脱水生产燃料级二甲醚工厂 废水处理装置，它处理效果，能达到国家一级排放标准，而且制造成本和 处理成本都低。
为达到上述目的，本实用新型采取的解决方案是：一种甲醇液相脱水 生产燃料级二甲醚工厂废水处理装置，具有一个上流式厌氧污泥床反应器， 围绕上流式厌氧污泥床反应器设置装有填料的曝气沟，该曝气沟出口通过 管道连接一复合膜滤折流反应器。
本实用新型以上流式厌氧污泥床(UASB)反应器为基础，利用UASB反 应器高差设置曝气沟，即增加了高差落水氧化沟曝气装置，在曝气沟中放 置填料(如海蜊贝壳等)，而复合膜滤折流反应器可置于地面以下，由于高 差落水，无需配置动力，废水经过UASB反应器和曝气沟的处理已有较高的 点荷和去除率，但未达到一级排放标准，曝气沟出口通过管道连接复合膜 滤折流反应器(兼氧)，相当于延时曝气。由于复合膜滤折流反应器可置于 地面以下，因而在其上覆盖泥砂，种上根系发达的植物，植物的根可向复 合膜滤折流反应器提供氧气，根系上附着许多硝化微生物，又可在复合膜 滤折流反应器里发生硝化反应，因而水流通过厌氧好氧的环境和硝化反应， 未达标的污水得到了深度处理，能达到国家一级排放标准，而且制造成本 和处理成本都低。
