申请日2003.05.28
公开(公告)日2004.07.07
IPC分类号C02F3/02
摘要
本实用新型公开了一种高速公路服务区小型污水处理装置，其特征是粗格栅池、隔油池、细格栅池、调节池依次相连通，通过设置在调节池中的潜水泵与生化池的第一格相连通，生化池内通过三块折流壁将其分为四段，在生化池每格内悬挂有组合式纤维填料，在第四格下侧设置有其出水口置于第一格下侧的回流泵，在第二、三、四格的下侧设置有曝气器，第四格与二沉池相连通，二沉池与清水池相连通，二沉池底部设置有二个以上的污泥斗，污泥斗与污泥井相连通，在污泥井中设置有与调节池相连通的污泥回流泵和与污泥池相连通的剩余污泥泵。具有结构简单、制造成本低、体积小、运行费用低、可实现处理达标任务的特点。
権利要求書
1、一种主要由粗格栅池、隔油池、细格栅池、调节池、生化池、 二沉池所组成的高速公路服务区小型污水处理装置，其特征在于：在 其内设置有粗格栅的粗格栅池、在其内设置有刮油机的隔油池、在其 内设置有细格栅的细格栅池、在其内设置有潜污泵的调节池依次相连 通，各相邻池之间均采用带有联壁孔的公用池壁将其相连通，形成一 体结构，在调节池内设置有搅拌机或与鼓风机相连通的穿孔曝气管， 在调节池的底部设置有与生化池A段的上侧相连通的潜污泵，在生化 池的内部通过三块折流壁将其分隔为四格，即第一格为A段，后三格 为0段，在生化池每格内通过设置在池壁上的支架悬挂有组合式纤维 填料，在生化池第四格的纤维填料下侧设置有回流泵，该回流泵的出 水口置于第一格的纤维填料下侧，在生化池的第二至第四格的纤维填 料下侧分别设置有与鼓风机相连通的曝气器，在生化池第四格的外侧 设置有二沉池，该二沉池与生化池的第四格之间公用一个池壁将其连 为一体，在生化池第四格的纤维填料上侧的池壁上设置有出水口，在 相对于出水口外侧处的二沉池的池壁上设置有挡流壁，在二沉池的底 部设置有二个以上的角形污泥斗，每个污泥斗的下部通过管道与污泥 井相连通，在相对于出水口另一侧的二沉池的池壁上设置有集水槽， 该集水槽通过出水管道与清水池相连通，该清水池与二沉池公用一个 池壁，污泥井与在其内设置有挡流壁的污泥池共用一个池壁形成一体 结构，在污泥池内腔的上侧设置有与调节池相连通的集水槽，在污泥 井中设置有与调节池相连通的污泥回流泵和与污泥池相连通的剩余 污泥泵。
2、根据权利要求1所述的高速公路服务区小型污水处理装置， 其特征在于在调节池的上侧设置有与溢流管相连通的溢流口。
3、根据权利要求1所述的高速公路服务区小型污水处理装置， 其特征在于组合式纤维填料为用聚乙烯材料制成的圆盘状填料块，并 用纤维绳间隔相连后悬挂在支架上。
4、根据权利要求1所述的高速公路服务区小型污水处理装置， 其特征在于所述的细格栅为机械格栅。
说明书
高速公路服务区小型污水处理装置
所属技术领域
本实用新型涉及一种污水处理装置，尤其是一种适用于对高速公 路服务区所产生的污水进行处理的小型污水处理装置。
背景技术
高速公路服务区的污水主要产生于餐厅、公厕、宾馆、宿舍、汽 修厂等场所，这些场所产生的污水中氮磷和油类污染物较高。目前社 会上用于处理该类污水的装置大体可分为活性污泥法和生物膜法，由 于生物膜法对氮磷的去除效果较差，已被淘汰，为其而设计制造的装 置随之也被淘汰。活性污泥法近年来发展较快，如SBR、CASS、A/O、 A2/C氧化沟等工艺，由于A/O工艺可同时去除污水中的氮磷和有机 物，所以该工艺得到普遍认可，但目前为实现该工艺而设计制造的装 置确存在有结构复杂、体积大、制造成本高、占地面积多、运行费用 高的缺陷。
发明内容
为克服上述缺陷，本实用新型的任务在于为高速公路服务区提供 一种结构简单、制造成本低、体积小、运行费用低、宜于普及的新型 小型污水处理装置。

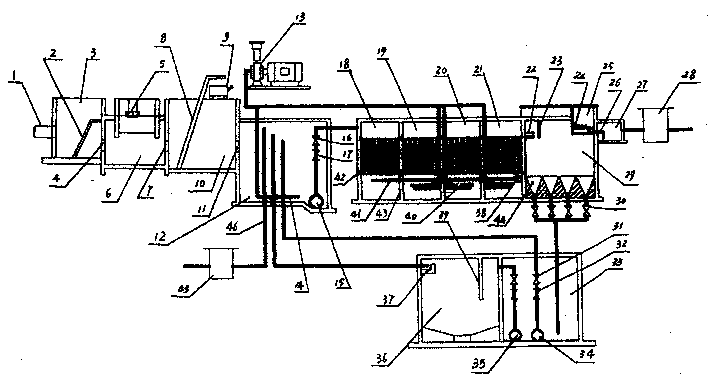

为实现上述任务，本实用新型采取的技术方案是：在其内设置有 粗格栅的粗格栅池、在其内设置有刮油机的隔油池、在其内设置有细 格栅的细格栅池、在其内设置有潜污泵的调节池依次相连通，各相邻 池之间均采用带有联壁孔的公用池壁将其相连通，形成一体结构，在 调节池内设置有搅拌机或与鼓风机相连通的穿孔曝气管，在调节池的 上侧设置有与溢流管相连通的溢流口，在调节池的底部设置有与生化 池A段的上侧相连通的潜污泵，在生化池的内部通过三块折流壁将其 分隔为四格，即第一格为A段，后三格为0段，在生化池每格内通过 设置在池壁上的支架悬挂有组合式纤维填料，在生化池第四格的纤维 填料下侧设置有回流泵，该回流泵的出水口置于第一格的纤维填料下 侧，在生化池的第二至第四格的纤维填料下侧分别设置有与鼓风机相 连通的曝气器，在生化池第四格的外侧设置有二沉池，该二沉池与生 化池的第四格之间公用一个池壁将其连为一体，在生化池第四格的纤 维填料上侧的池壁上设置有出水口，在相对于出水口外侧处的二沉池 的池壁上设置有挡流壁，在二沉池的底部设置有二个以上的角形污泥 斗，每个污泥斗的下部通过管道与污泥井相连通，在相对于出水口另 一侧的二沉池的池壁上设置有集水槽，该集水槽通过出水管道与清水 池相连通，该清水池与二沉池公用一个池壁，污泥井与在其内设置有 挡流壁的污泥池共用一个池壁形成一体结构，在污泥池内腔的上侧设 置有与调节池相连通的集水槽，在污泥井中设置有与调节池相连通的 污泥回流泵和与污泥池相连通的剩余污泥泵。
本实用新型所述的组合式纤维填料为用聚乙烯材料制成的圆盘 状填料块，并用纤维绳间隔相连后悬挂在支架上。
本实用新型所述的细格栅为机械格栅。
本实用新型所述的粗格栅、细格栅和刮油机均为已有的产品。
本实用新型在投入正式运行前，在生化池的0段内必须进行以污 水作为培养基的活性污泥的培养和驯化，使细菌和菌类微生物和原生 生物、后生动物类的微型动物附着在纤维填料上生长繁育，并在其上 形成膜状生物泥即生物膜。污水通过排水渠进入粗格栅池中，通过粗 格栅去除污水中较大悬浮物SS及漂浮物，以防泵及管道堵塞，保证 系统正常运行，经粗格栅后的污水进入隔油池，靠油水的比重差进行 油水分离，通过刮油机分离出的废油刮至水面一端，然后流入集油管 收集流出，隔油池主要去除污水中的油，污水经过油水分离后，进入 细格栅池，再进一步去除水中悬浮物SS后进入调节池，对水质水量 进行均衡和调节。为防止有机物沉降，调节池内设穿孔曝气管进行预 曝气，能去除部分CODCR、BOD5，调节池中的溢流管在有大雨的情况下 将水排出，经过预处理后进入调节池中的水通过潜水泵将污水提升至 生化池，污水与生物膜接触，污水中的有机污染物(CODCR、BOD5、NH3-N、 P等)，作为营养物质，为生物膜上的微生物所摄取，污水得到净化， 微生物自身也得到繁衍增殖。污水先进入生化池A段，在A段，通过 生化池0段中的回流泵将硝化液回流到A段，利用异养兼性厌氧菌- 反硝化菌与进水(含有碳源)结合，对硝化液进行反硝化生物反应， 达到脱氮的目的，脱氮是指硝酸氮和亚硝酸氮在反硝化菌的作用下， 被还原为气态氮过程，同时兼性厌氧菌对污水中有机物进行水解，提 高废水的可生化性，降解部分有机物CODCR、BOD5，降解大部分悬浮物 SS和非生化性物质，污水经过厌氧反应后，进入生化池0段，采用 生物接触氧化方式，水中微生物在填料上形成生物膜，填料下设置曝 气器，采用鼓风机通过曝气管将压缩空气送至曝气器曝气，选用折流 壁均匀布水，池内水流呈完全混合型，水气的流动加快了生物膜的更 新，有利于老化生物膜的脱落，在低负荷下运行降解有机物的同时， 保证了硝化菌将氨态氮转化为硝态氮完成硝化反应，形成硝化液;另 外自养型聚磷菌，在有氧的条件下，对P的充分吸收并将P以聚合态 的形态贮藏在菌体内，形成高磷污泥，排出系统外，达到从污水中除 磷的效果;污水经过生化反应后，能去除约85%的CODCR、94.3%的BOD5、 75%的SS、84.8%的NH4-N、91.7%的P。污水通过生化反应后经出水口 并经挡流壁缓冲后进入二沉池中并停留2小时，沉淀进行泥水分离， 去除生化处理后出水中的生物污泥，沉淀后的污泥沉入下部的污泥 斗，上部的清水通过集水槽集水流入清水池，在清水池中均匀缓冲后， 通过排出管达标外排。二沉池产生的污泥通过排泥管进入污泥井，由 设在污泥井内污泥回流泵提升回流至调节池，回流污泥的目的是为了 保证生化池的微生物浓度，剩余污泥由剩余污泥泵送至污泥池，由环 卫车定期抽吸，污泥池内上清液由集水槽收集回流至调节池，再进行 处理。从而实现对污水处理的任务。
本实用新型的有益效果：一是结构紧凑简单、制造成本低、占地 面积小、运行费用低;二是可有效的实现对污水处理达标的任务;三 是特别适应对高速公路服务区所产生的污水进行处理，也可作为对类 似污水的处理。
