申请日2003.05.29
公开(公告)日2004.06.30
IPC分类号F16K15/18
摘要
本实用新型涉及污水自动止回、抑菌阀门，属流体阀门技术领域。其技术方案是：它包括阀体、阀座、法兰、浮球和螺栓连接件，中空浮球置于阀体内，两阀座分别置于阀体两端的孔内且与阀体无相对转动，两法兰端面分别紧贴阀体两端的端面并由螺栓连接件将其紧固连接。采用添加抑菌材料的改性PVC塑料和添加抑菌材料的软塑料。优点是：1.能有效自动防止因下水道阻塞而引起的污水污物漫溢至室内的现象;2.能有效阻隔下水道中的臭气、毒气、病菌及小虫的入侵，从而切断可能由下水道引发疫情的传播途径;3.具有抗腐蚀、阻燃等特点且生产成本低;4.安装方便，并能与原有管道配套使用;5.用途广泛。
権利要求書
1.污水自动止回、抑菌阀门，其特征在于它包括阀体、阀座、法兰、浮 球和螺栓连接件，浮球置于阀体内，两阀座分别置于阀体两端的孔内且与 阀体无相对转动，两法兰端面分别紧贴阀体两端的端面并由螺栓连接件将 其紧固连接。
2.根据权利要求1所述的污水自动止回、抑菌阀门，其特征在于所述阀体、 阀座、法兰均由添加抗菌材料的改性PVC塑料制成，所述浮球则由添加抗 菌材料的软塑料制成。
3.根据权利要求1所述的污水自动止回、抑菌阀门，其特征在于所述阀座 是一圆环体，其一端内孔倒角。
说明书
污水自动止回、抑菌阀门
技术领域
本实用新型涉及污水自动止回、抗菌阀门，属流体阀门技术领域。
背景技术
目前家庭、宾馆、办公室等几乎所有建筑物内的下水道都采用存水弯的结 构来封堵排污管内的气味和有毒气体，但这种封堵结构，存在下列缺陷：1.当 总排污管堵塞时，随着污水的聚集，污水水位上升并越过存水弯，不断地将污 水污物溢出，致使整个室内污秽满地，臭气冲天，存水弯完全失去原有的功能; 2.不能有效封堵小虫、病菌的侵入，特别是当存水弯内的水干涸时更无法封堵 有毒气体和病菌的侵入，2003年香港陶大花园近200人感染“非典”的事件就 是由这一原因引发的最好的说明。
发明内容
本实用新型的目的在于针对上述存在的缺陷，提出一种污水自动止回、抑 菌阀门，并通过下述技术方案予以实现。

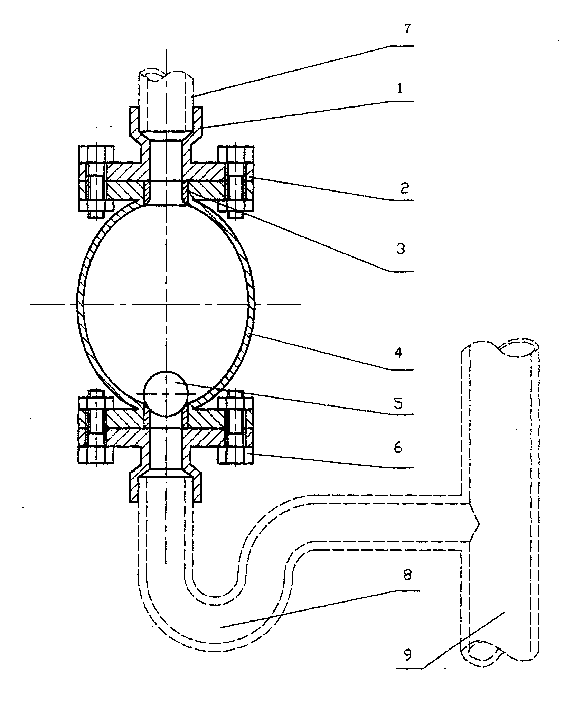

1.它包括阀体、阀座、法兰、中空浮球和螺栓连接件，浮球置于阀体内，两 阀座分别置于阀体两端的孔内且与阀体无相对转动，两法兰端面分别紧贴阀体 两端的端面并由螺栓连接件将其紧固连接。
2.所述阀体、阀座、法兰均由添加抑菌材料的改性PVC塑料制成，所述浮球 则由添加抑菌材料的软塑料制成。
3.所述阀座是一圆环体，其一端内孔倒角。
本实用新型的有益效果是：1.能有效自动防止因下水道阻塞而引起的污水 污物漫溢至室内的现象，无需电源和人员管理;2.能有效阻隔下水道中的臭气、 毒气、病菌及小虫的入侵，从而切断可能由下水道引发疫情的传播途径;3.具 有抗腐蚀、抗老化、抗紫外线不变形、阻燃的特点且生产成本低;4.安装方便， 并能与原有管道配套使用;5.用途广泛，除特别适用于有卫生要求的食品、餐 饮、医药、医院等单位和人群聚集的商务、宾馆、教学楼、实验室等公共场所 使用外还可用作某些工业部门液面限制器。
