申请日2003.06.06
公开(公告)日2004.08.11
IPC分类号C02F9/14; C02F9/02; B01D21/02
摘要

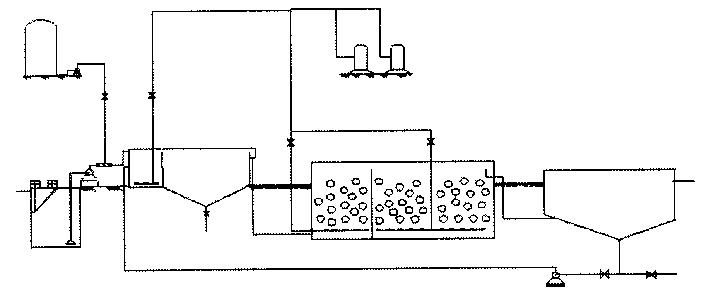

一种小城镇污水处理装置，由进水井、沉淀池和氧化装置构成，所述的进水井与第一沉淀池相通，所述的进水井内设置有水管道，所述的水管道通过计量泵与一个储药箱相连，所述的第一沉淀池的上部与一个流动床生物氧化装置通过水管道相连通，所述的流动床生物氧化装置的上部通过水管道与第二沉淀池相连通，所述的第二沉淀池的底部与所述的第一沉淀池相连，本实用新型结构简单实用，适合于多种水领域，除污种类多，出水达到国家排放标准。
権利要求書
1，一种小城镇污水处理装置，由进水井和沉淀池构成，其特征 在于：所述的进水井内设置有水管道，所述的水管道通过污水提升泵 与第一沉淀池相通，所述的水管道通过计量泵与一个储药箱相连，所 述的第一沉淀池包括有絮凝反应区和沉淀区，所述的沉淀区包括上下 两个部分，且其中的下部分呈漏斗状，所述的沉淀区的上部与一个流 动床生物氧化装置通过水管道相连通，所述的流动床生物氧化装置的 上部通过水管道与第二沉淀池相连通，所述的第二沉淀池的底部设置 有出泥管，所述的出泥管连接设置有一个污泥泵，所述的污泥泵通过 管道与所述的第一沉淀池相连。
2，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的进水井外部设置有格栅。
3，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的第一沉淀池底部设置有排泥管道，所述的排泥管道上设置有排 泥阀。
4，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的第一沉淀池呈圆桶形。
5，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的第一沉淀池呈长方体形。
6，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的流动床生物氧化装置内设置有穿孔管和扩散板。
7，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的第一沉淀池与所述的流动床生物氧化装置都通过管道与鼓风 机相连接。
8，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的流动床生物氧化装置的出水端设置有格栅。
9，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的第二沉淀池与所述的第一沉淀池的形状一致。
10，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的第一沉淀池中设置有空气搅拌设备。
11，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的第一沉淀池中设置有机械搅拌设备。
12，如权利要求1所述的一种小城镇污水处理装置，其特征在于： 所述的流动床生物氧化装置包括缺氧区和好氧区两部分，所述的两个 部分内分别独立设置有曝气装置。
说明书
一种小城镇污水处理装置
技术领域：
本实用新型涉及一种污水处理装置，尤其涉及一种适用于小城镇 的污水处理装置，特别是一种小城镇污水处理装置。
背景技术：
近年来，我国城镇数量和人口快速增长，许多中心城镇或小集镇 由于环境规划和环境保护的滞后发展，周围地区的水体污染以及富营 养化现象日渐突出。
目前，我国的小城镇污水基本处于放任自流的状态。很多地区的 小城镇处于水源保护区或水库、湖泊的库区，未经处理的污水任意排 放，不仅污染大片水域，降低了水的使用价值，而且由于排放的氮、 磷进入水体后导致藻类大量生长，直接影响到城市或周边地区城镇的 饮水安全性。
小城镇污水排放点分散而难以集中处理，因此，主要采用集中处 理和分散处理相结合的方式。由于小城镇的经济实力明显弱于中心城 市，只能采用投资费用少、运行费用低、操作简单、管理方便的工艺 技术和装置，在我国，研究和开发先进合理、除污染效率高、投资和 运行费用少、稳定的小型污水处理装置具有十分重要的意义。
发明内容：
本实用新型所要解决的技术问题是：目前我国的小城镇污水基本 处理放任自流的状态。很多地区的小城镇处于水源保护区或水库、湖 泊的库区，未经处理的污水任意排放，不仅污染大片水域，降低了水 的使用价值，而且由于排放的氮、磷进入水体后导致藻类大量生长， 直接影响到城市或周边地区城镇的饮水安全性。小城镇污水排放点分 散而难以集中处理，因此，主要采用集中处理和分散处理相结合的方 式。由于小城镇的经济实力明显弱于中心城市，只能采用投资费用少、 运行费用低、操作简单、管理方便的工艺技术和装置，在我国，研究 和开发先进合理、除污染效率高、投资和运行费用少、稳定的小型污 水处理装置具有十分重要的意义。本实用新型为解决已有技术中的上 述问题所采用的技术方案是提供一种小城镇污水处理装置，所述的这 种小城镇污水处理装置由进水井、流动床生物氧化装置和沉淀池构 成，其中，所述的进水井内设置有水管道，所述的水管道通过污水提 升泵与第一沉淀池相通，所述的水管道通过计量泵与一个储药箱相 连，所述的第一沉淀池包括有絮凝反应区和沉淀区，所述的沉淀区包 括上下两个部分，且其中的下部分呈漏斗状，所述的沉淀区的上部与 一个流动床生物氧化装置通过水管道相连通，所述的流动床生物氧化 装置的上部通过水管道与第二沉淀池相连通，所述的第二沉淀池的底 部设置有出泥管，所述的出泥管连接设置有一个污泥泵，所述的污泥 泵通过管道与所述的第一沉淀池相连，具体的，所述的进水井外部设 置有格栅，所述的第一沉淀池底部设置有排泥管道，所述的排泥管道 上设置有排泥阀，所述的第一沉淀池呈圆桶形或是长方体形，所述的 流动床生物氧化装置内设置有穿孔管和扩散板用以曝气，所述的第一 沉淀池与所述的流动床生物氧化装置都通过管道与鼓风机相连接，所 述的流动床生物氧化装置的出水端设置有格栅，所述的第二沉淀池与 所述的第一沉淀池的形状一致，所述的第一沉淀池中设置有空气搅拌 设备，也可以设置有机械搅拌设备，进一步地，所述的流动床生物氧 化装置中可以设置缺氧区和好氧区两部分，所述的两个部分内分别独 立设置有曝气装置，也可以不分区，全部均匀充气。
本实用新型与已有技术相对照，效果是积极且明显的。本实用新 型结构简单实用，占地面积小，适合于多种水领域，除污种类多，效 率高，且本实用新型运行稳定，管理简单，运行费用很低，出水达到 国家排放标准。
