申请日2003.06.09
公开(公告)日2004.09.29
IPC分类号C02F1/24
摘要

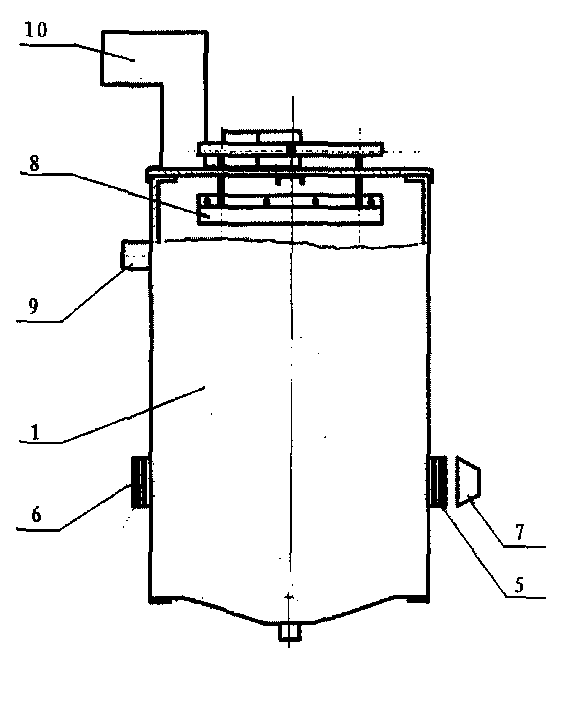

机动车清洗污水循环处理装置，一种对机动车清洗污水进行循环处理的装置。现有的机动车污水处理采用普通集箱式，由于没有照明无法看到其中的气浮情况，集箱的上部一般是采用链条除泥机，结构复杂，维修费用高。本产品的组成包括：外壳1，所述的外壳1内具有集水沉淀腔2，其上部是气浮室3，所述的外壳1与过滤和灭菌装置相连，所述的外壳1上对装有观察窗5和观察窗6，一侧观察窗5外装有聚光灯7，所述外壳1上部装有水平运动的除泥刮板8和液体排污口9。外壳1中还装有传感器4。本产品用于汽车污水的循环处理。
権利要求書
1.一种机动车清洗污水循环处理装置，其组成包括：外壳，其特征是：所述 的外壳内具有集水沉淀腔，上部是气浮室，所述的外壳与过滤和灭菌装置 相连，所述的外壳上对装有观察窗，一侧观察窗外装有聚光灯，所述外壳 上部装有水平运动的除泥刮板和液体排污口。
2.根据权利要求1所述的机动车清洗污水循环处理装置，其特征是：所述的 外壳上部具有泡沫排污口。
3.根据权利要求1或2所述的机动车清洗污水循环处理装置，其特征是：与 所述液体排污口的对应高度位置装有分隔板。
说明书
机动车清洗污水循环处理装置
技术领域：本实用新型涉及一种对机动车清洗污水进行循环处理的装置。
背景技术：现有的机动车污水处理采用普通集箱式，由于没有照明无法 看到其中的气浮情况，集箱的上部一般是采用链条除泥机，结构复杂，维修 费用高。
发明内容：本实用新型的目的是提供一种优化结构的机动车清洗污水循 环处理装置。
上述的目的通过以下的技术方案实现：
机动车清洗污水循环处理装置，其组成包括：外壳，所述的外壳内具有 集水沉淀腔，上部是气浮室，所述的外壳与过滤和灭菌装置相连，所述的外 壳上对装有观察窗，一侧观察窗外装有聚光灯，所述外壳上部装有水平运动 的除泥刮板和液体排污口。
上述的机动车清洗污水循环处理装置，所述的外壳上部具有泡沫排污口。
上述的机动车清洗污水循环处理装置，与所述的液体排污口的高度位置 装有分隔板。
这个技术方案有以下有益效果：
1.工作时，打开聚光灯，可以从对面一侧的观察窗中看到其中的气 浮情况，比较清晰地观察气浮效果，比如微细气泡的发生情况， 便于控制气浮的效果。
2.本产品中采用水平运动的刮板，可以定期清除浮油和固体悬浮 物，结构简单，容易维修，维护费用低。
3.本产品中具有分隔板，当刮板每次推动悬浮污物时，在分隔板处 停留一定的时间，以便污物从液体排污口排放出去。
4.本产品的外壳的顶部开有泡沫排污口，由于在气浮中出现大量的 泡沫，设置泡沫排污口后，泡沫从专用排污口涌出，降低处理后 水中的泡沫的含量，而且一部分固体悬浮物也可以随泡沫排放出 去。
