申请日2003.07.10
公开(公告)日2005.03.16
IPC分类号E03C1/12; E03D1/012
摘要
卫生间里洗浴废水和洗涤废水的二次利用装置属建筑中水领域。现有的居民楼里的便池都是用自来水清水冲洗，浪费了水源。个别大型单位对废水净化处理后再用水泵送回楼里，作二次利用。但其成本很高，一般性居民楼里不被采用。本实用新型它是利用楼层高度的自然落差，用⑤中水集水箱把楼上①洗手池②地漏③浴盆等产生的废水经过简单的过滤和消毒处理后，收集起来作为楼下便池的冲洗用水，降低使用成本，来节约水源。
権利要求書
卫生间里洗浴和洗涤废水的二次利用装置，其特征是：
把楼上的洗手池、地漏、浴盆用管件连接到毛发清除器上，再经 管路连接到楼下中水集水箱上，楼下便池水箱的中水进水管再与本楼 层的中水集相连接，中水集水箱上有备用自来水管和消毒检修口，不 同楼层之间的中水集水箱有溢流管相连通，底楼的中水集水箱上的溢 流管与排水管相连接。
说明书
卫生间里洗浴和洗涤废水的二次利用装置
技术领域
卫生间里洗浴和洗涤废水的二次利用装置属建筑中水领域。
背景技术
我们必需节约用水，因为我国淡水资源缺乏，在一此城市中已经 影响到工业经济的发展和城市建设规模的扩大。但是，现在居民楼里 卫生间的便池冲洗时，大部分是直接用自来水清水冲洗。而洗浴和洗 涤废水又是直接排入下水管道，造成水源的极大浪费。虽然有的地方 把废水集中起来，净化处理后再用水泵把中水泵回楼里作二次利用。 这样虽然节约了水源，但消耗了较大电能，并且废水净化处理时，投 入成本较大。因此在一般性居民楼里不被采用。
实用新型内容
由于我国淡水资源比较缺乏，但现在居民楼里的便池大部分是用 自来水清水冲洗，造成水源的极大浪费。又由于中水利用成本较大， 在一般性居民楼里不被采用。
本实用新型的目的，就是尽量减少废水二次利用的成本，同时又方便 居民使用，使中水能够被普遍的利用，来节约水源。
本实用新型是利用楼层高度的自然落差，把楼上卫生间里的洗浴 和洗涤废水过滤消毒后，收集起来，冲洗楼下卫生间便池的一种方法 及装置。

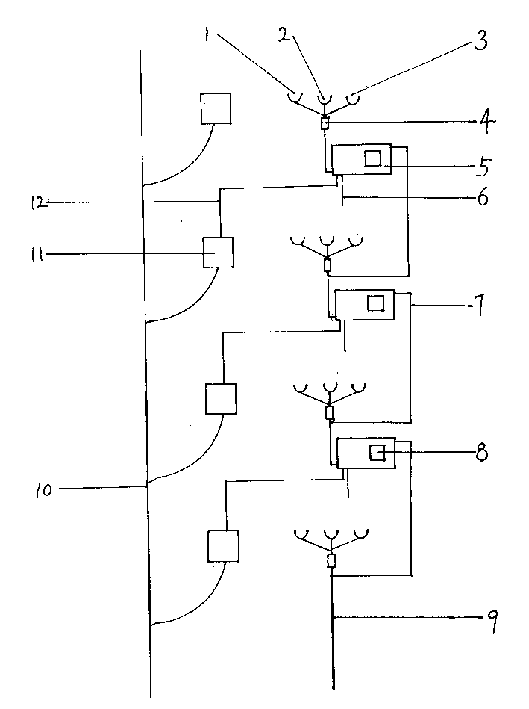

其装置是：把楼上的(1)、(洗手池)(2)、(地漏)(3) (浴盆)用管件连接到(4)(毛发清除器)上，再经管路连到楼下(5) (中水集水箱)上，楼下(12)(便池水箱的中水进水管)再与本楼 层的(5)(中水集水箱)相连接，(5)(中水集水箱)上有(6)(备 用自来水管)和(8)(检查消毒口)，不同楼层之间的(5)(中水集 水箱)上有(7)(溢流管)相连通，底楼的(5)(中水集水箱)上的 (7)(溢流管)与(9)(排水管)相连接。
与现有技术相比具有的优点：
在卫生间里，洗浴和洗涤废水中，污染物主要是肥皂水和洗涤液 等，并有少量毛发，污染程度轻。而冲洗便池的水，又是不与人体直 接接触的，因此，利用本装置，把卫生间里的洗浴废水和洗涤废水只 需简单过滤、消毒，就可以较方便的作为卫生间冲洗便池用水，使洗 浴废水和洗涤废水得到二次利用，比直接用自来水清水冲洗便池，节 约了水源，降低了使用成本。
