申请日2004.02.11
公开(公告)日2005.03.02
IPC分类号C02F1/40; C02F1/38
摘要
本实用新型涉及一种油田注水井洗井装置，即移动式采油污水处理站。包括通过管路连接的除砂器、除铁器、袋式过滤器、TORR除油器、缓冲水箱、柱塞泵。具有工作压力低，不需反洗，不需再生，不需添加化学药剂，不产生二次污染，易与其它处理装置配套，控制自动化去除效率高，污水净化率高和回收油纯度高的特点。节约了大量水资源，不需要其它辅助车辆可独立完成作业。
权利要求书
1、一种移动式采油污水处理站，包括通过管路连接的除砂器(1)、柱塞泵 (4)，其特征在于除砂器(1)与柱塞泵(4)之间还通过管路连接有袋式过滤 器(3)、TORR除油器(4)。
2、按照权利要求1所述的移动式采油污水处理站，其特征在于除砂器(1) 与袋式过滤器(2)之间通过管路连接有除铁器(5)。
3、按照权利要求2所述的移动式采油污水处理站，其特征在于TORR除油 器(3)与柱塞泵(4)之间通过管路连接有缓冲水箱(6)。
4、按照权利要求3所述的移动式采油污水处理站，其特征在于除砂器(1) 为旋流除砂器，柱塞泵(4)为三缸柱塞泵。

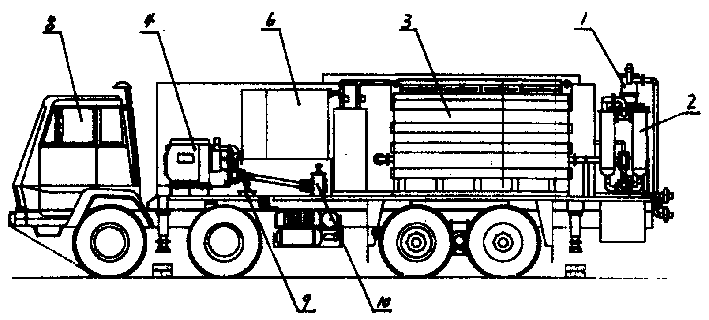

5、按照权利要求4所述的移动式采油污水处理站，其特征在于整个装置固 定在一辆汽车(8)上。
6、按照权利要求1所述的移动式采油污水处理站，其特征在于TORR除油 器(3)与柱塞泵(4)之间通过管路连接有缓冲水箱(6)。
7、按照权利要求6所述的移动式采油污水处理站，其特征在于整个装置固 定在一辆汽车(8)上。
说明书
移动式采油污水处理站
技术领域
本实用新型涉及一种油田注水井洗井装置，即移动式采油污水处理站。
背景技术
在已有技术中，油田注水井洗井装置是对洗井作业的反出液进行净化处理， 去除悬浮物、油类及其他污染物，再重新回注到水井中进行封闭循环洗井。此 类装置一般由通过管路连接的除砂器、卧式沉降装置、核桃壳过滤、精密过滤、 柱塞泵构成，其缺点是此类设备处理过程中要加化学药剂，会造成二次污染; 卧式沉降装置使用一段时间后要进行反洗、排泄，影响生产，浪费水资源;核 桃壳过滤使用一段时间后需要再生处理，同样影响净化质量、费用高。
实用新型内容
本实用新型的目的是针对上述不足而提供一种效率高、净化率高的移动式 采油污水处理站。
本实用新型的技术解决方案是：移动式采油污水处理站，包括通过管路连 接的除砂器、柱塞泵，在除砂器与柱塞泵之间还通过管路连接有袋式过滤器、 TORR除油器。袋式过滤器、TORR除油器(彻底的油类清除及回收装置)由加拿 大地球环保公司提供的市售定型产品。袋式过滤器用来去除悬浮物。TORR除油 器用来除油、回收油。
本实用新型的优点是：1、采用加拿大地球环保公司提供的袋式过滤器、TORR 除油器为核心处理装置，实现了洗井，回注封闭循环处理，具有工作压力低， 不需反洗，不需再生，不需添加化学药剂，不产生二次污染，易与其它处理装 置配套，控制实现自动化，去除效率高、污水净化率高和回收油纯度高的特点。 节约了大量水资源，不需要其它辅助车辆就可独立完成作业。2、是国内国际先 进污水处理技术的优化组合。
