申请日2003.07.16
公开(公告)日2004.07.28
IPC分类号G01N21/59
摘要
本实用新型涉及一种污水生物活性测定仪中的传感器，属于检测污水中生物活性的仪器的部件。+12V电源加到电容C2、电位器W1、电阻R1上;电容C2另一端接参考电位，电阻R2接到光接收器S1的引线1上，同时联到输出端OUT上;电阻R1一端接+12V，另一端与电解电容C1及发光器件F1的引脚1连接，电解电容C1、发光器件F1的引脚2及接收器件S1的引线2，均接到参考电位上。优点在于：可实现现场测量，且精度高，为±2%，对于促进我国的污水处理研究工作很有实际意义。
権利要求書
1、一种污水生物活性测定仪中的传感器，其特征在于：+12V电 源加到电容C2、电位器W1、电阻R1上;电容C2另一端接参考电 位，电阻R2接到光接收器S1的引线1上，同时联到输出端OUT上; 电阻R1一端接+12V，另一端与电解电容C1及发光器件F1的引脚1 连接，电解电容C1、发光器件F1的引脚2及接收器件S1的引线2， 均接到参考电位上。
2、根据权利要求1所述的污水生物活性测定仪，其特征在于发 光器件F1发出470纳米的光线。
说明书
污水生物活性测定仪中的传感器
技术领域
本实用新型属于一种用于检测污水中生物活性的仪器，这项生化 指标是评价污水生物处理能力的重要指标。
背景技术
目前，国内外皆采用污水生物活性还原法，进行生物活性分析， 由于耗时长，测定步骤复杂，分析环节多，准确度差，使得这项很有 意义的生化分析技术在实际应用中受到很大限制。
发明内容

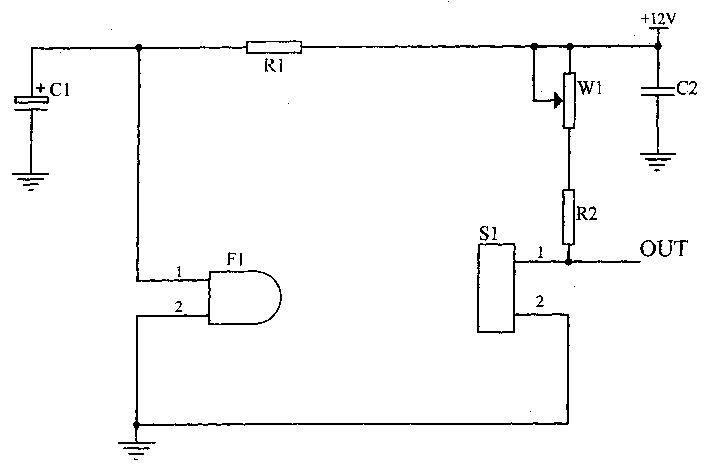

本实用新型提供一种污水生物活性测定仪中的传感器，以解决目 前对污水生物活性分析时存在的耗时长，测定步骤复杂，分析环节多， 准确度差的问题。本实用新型采取的技术方案是：+12V电源加到电 容C2、电位器W1、电阻R1上;电容C2另一端接参考电位，电阻 R2接到光接收器S1的引线1上，同时联到输出端OUT上;电阻R1 一端接+12V，另一端与电解电容C1及发光器件F1的引脚1连接， 电解电容C1、发光器件F1的引脚2及接收器件S1的引线2，均接 到参考电位上;发光器件F1发出470纳米的光线，透射装有污水的 皿M，接收器件将收到的光强转换为电压信号予以输出。
本实用新型的优点在于：可实现现场测量，且精度高，为±2%， 污水的生物活性对波长为470纳米的光波有如下特征：1、有相同的 污水生物活性的水样，对该波长的光，吸收率相同;2、污水生物活 性不同，其吸收率不同。对于促进我国的污水处理研究工作很有实际 意义。
